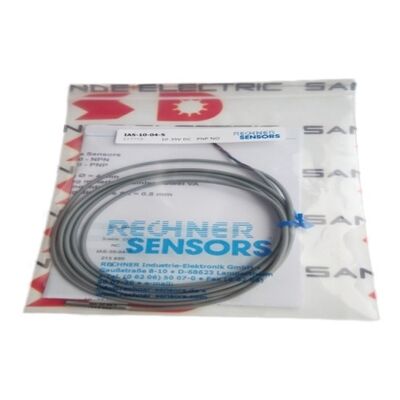

RECHNER Sensor IAS-10-04-S of IAS1004S

Rechner IAS-10-04-S | Inductieve naderingsschakelaar — PNP, 0,8 mm, 10–35 V DC, 3-draads, beveiligd tegen omgekeerde polariteit en kortsluiting, IP67

Overzicht

De Rechner IAS-10-04-S is een PNP 3-draads inductieve naderingsschakelaar uit de IAS-10 serie van Rechner — de PNP digitale uitgangsfamilie binnen het IAS-bereik van Rechner. Met een nominale detectieafstand van 0,8 mm werkt deze aan de korte kant van het inductieve detectiespectrum: dit is geen sensor voor het detecteren van machineafschermingen op 10 mm afstand, maar voor het bevestigen van de aanwezigheid of precieze positie van zeer kleine componenten, dunne metalen doelen, nauwkeurig bewerkte onderdelen of mesranden waarbij de detectiekloof opzettelijk smal is om een hoge positienauwkeurigheid te bereiken.

Rechner produceert al decennia IAS inductieve sensoren in Lampertheim, Duitsland, en de IAS-10 serie weerspiegelt die productiegeschiedenis: eenvoudige, industriële PNP sensoren met de essentiële beveiligingen — omgekeerde polariteit, overbelasting en kortsluiting — die schade voorkomen door installatiefouten en transiënte omstandigheden die zich voordoen in echte machineomgevingen.

Het voedingsbereik van 10–35 V DC is de brede spanningskarakteristiek van Rechners IAS-10 serie, die zowel 12 V DC ingebouwde voedingen als de industriële standaard van 24 V DC dekt, evenals voedingen die onder bepaalde belastingsomstandigheden boven de 30 V stijgen.

Met een detectiebereik van 0,8 mm is de IAS-10-04-S ontworpen voor toepassingen waarbij een grotere detectiekloof positie-onzekerheid zou introduceren.

De correlatie tussen detectieafstand en detectienauwkeurigheid is direct: hoe kleiner de detectieafstand, hoe smaller de zone waarin het schakelpunt van de sensor kan variëren als gevolg van temperatuur, spanningsfluctuatie en variatie in de doelgrootte.

Voor fijne positioneringsfeedback biedt de inherent nauwe schakelzone van het 0,8 mm bereik de herhaalbaarheid die sensoren met een groter bereik niet kunnen evenaren zonder kalibratie.

Belangrijkste specificaties

IAS Serie 10 — PNP Directe Aansturing voor PLC's en Relais

Rechners serieclassificatie is eenvoudig: de IAS-10 aanduiding identificeert een 3-draads PNP uitgangssensor die stroom levert aan de aangesloten belasting wanneer deze wordt geactiveerd.

Dit betekent dat de sensoruitgangsdraad het positieve voedingspotentieel levert via de belasting naar de gemeenschappelijke massa wanneer het doel wordt gedetecteerd — de standaard PNP-configuratie voor industriële PLC's en besturingssystemen op de Europese markt, waar PNP-ingangskaarten de dominante standaard zijn.

De 3-draads PNP-topologie biedt een duidelijk voordeel ten opzichte van 2-draads sensoren voor precisietoepassingen: met een aparte voedingsdraad (bruin), uitgangsdraad (zwart) en gemeenschappelijke draad (blauw), werkt de uitgangstransistor onafhankelijk van de belastingsstroom.

Er is geen minimale belastingsstroom vereist en geen problematische lekstroom die een gevoelige PLC-ingang vals kan activeren — de uitgang is ofwel volledig ingeschakeld (stroom door de belasting) of volledig uitgeschakeld (uitgangstransistor blokkeert, verwaarloosbare lekstroom).

Dit schone schakelgedrag is belangrijk in toepassingen zoals NC-werktuigmachine positie-interlocks, waar valse triggers schade aan gereedschap kunnen veroorzaken.

De uitgang is direct compatibel met PLC's, relaisspoelen, indicatielampjes en tel-ingangen die werken op dezelfde 24 V DC voeding als de sensor.

Met een uitgangsstroomcapaciteit van 150 mA stuurt de IAS-10-04-S standaard automatiseringsbelastingen aan zonder extra versterking in de meeste toepassingen.

0,8 mm Detectieafstand — Nauwkeurige Positieverificatie

Acht tienden van een millimeter is een kleine detectieafstand die een specifieke ontwerpeis weerspiegelt: het doel moet zeer dicht bij het sensorvlak passeren.

Toepassingen waar dit voorkomt, zijn onder meer de positiebevestiging van stempels en matrijzen in ponsgereedschappen (waarbij het gereedschap de matrijs tot op fracties van een millimeter moet binnendringen), detectie van dunne mes- of folieranden, aanwezigheidsverificatie van naald- of puntpunten in medische assemblageapparatuur, en fijne spoed ratel- of tandwieltanddetectie in precisie-instrumenten.

De bedrijfsafstand — de bruikbare werkzone binnen de nominale detectieafstand — is typisch 0 tot 0,65 mm voor een inductieve sensor met een nominale afstand van 0,8 mm (ongeveer 80% van de nominale Sn). Het instellen van de werkelijke detectiekloof binnen deze bedrijfsafstand, met een marge die rekening houdt met mechanische trillingen, temperatuureffecten op zowel de sensor als het doel, en variatie in het oppervlakteconditie van het doel, is de kalibratietaak die de betrouwbaarheid van de detectie op lange termijn bepaalt.

Correctie voor non-ferro materialen is van toepassing: aluminium, messing, koper en roestvrij staal doelen produceren allemaal kortere effectieve detectieafstanden dan de ijzerstandaard van 0,8 mm.

Bij een nominale afstand van 0,8 mm wordt de reeds kleine kloof verder verkleind voor non-ferro doelen — voor roestvrij staal ongeveer 0,56 mm, voor aluminium ongeveer 0,24 mm. Bevestig de werkelijke schakelafstand met het specifieke doelmateriaal voordat u zich committeert aan het mechanische ontwerp.

IP67 — Betrouwbare Afdichting in Industriële Installaties

IP67 garandeert volledige stofuitsluiting en bescherming tegen tijdelijke onderdompeling — het beschermingsniveau dat geschikt is voor positiesensoren die in werkzones van machines zijn gemonteerd. De -S-suffix in de IAS-10-04-S aanduiding duidt doorgaans op een specifiek aansluit- of kabeltype in Rechners IAS-coderingssysteem.

Voor de exacte kabellengte, connectortype en afmetingen van dit onderdeelnummer, verifieer dit uit de actuele productdocumentatie van Rechner of het etiket op de sensor zelf, aangezien de -S-suffix wordt gebruikt voor verschillende aansluitvarianten binnen Rechners assortiment.

Rechner sensoren dragen de standaardbeveiligingen: beveiliging tegen omgekeerde polariteit voorkomt schade als de voedingsdraden bij installatie worden verwisseld; overbelastingsbeveiliging voorkomt schade aan de uitgangstransistor door kortstondig overmatige belasting; en kortsluitingsbeveiliging (elektronisch) voorkomt dat de sensor wordt vernietigd door een onbedoelde kortsluiting van de uitgang naar de massa tijdens het bedraden.

Dit zijn geen premiumfuncties op Rechner sensoren — ze zijn standaard in de hele IAS-10 lijn.

Veelgestelde vragen

V1: Wat geeft de -S-suffix aan in IAS-10-04-S?

In de nomenclatuur van Rechners IAS-serie identificeren de suffixcodes na het kernonderdeelnummer het aansluittype, het kabelmateriaal en andere specifieke opties. De -S-suffix identificeert doorgaans een specifieke kabel- of connectorvariant — in sommige Rechner configuraties,

S geeft een optie voor een roestvrijstalen behuizing aan; in andere identificeert het de kabellengte of het connectortype.

De definitieve interpretatie vereist de productcode decoder van Rechner of het specifieke datasheet voor IAS-10-04-S. Raadpleeg de technische documentatie van Rechner of het productetiket van de sensor voor het exacte elektrische aansluitformaat.

V2: De IAS-10 serie heeft een nominale spanning van 10–35 V DC — betekent dit dat de sensor beschadigd raakt boven 35 V?

Aanhoudende voedingsspanningen boven 35 V DC kunnen de interne elektronica van de sensor beschadigen. Transiënte spanningspieken boven 35 V — die optreden in industriële DC-voedingen tijdens het schakelen van belastingen — worden gedeeltelijk geabsorbeerd door de beveiligingscircuits van de sensor, maar aanhoudende overspanning valt buiten het nominale werkbereik.

Gebruik voor voedingen waarbij spanningsuitschieters boven 35 V mogelijk zijn, een transiënte onderdrukker of spanningsklem tussen de voeding en de voedingsaansluiting van de sensor.

V3: Kunnen IAS-10-04-S sensoren in serie of parallel worden geschakeld?

Rechners IAS sensoren kunnen in serie (EN-logica) of parallel (OF-logica) worden geschakeld. In serie worden de totale spanningsvallen van alle sensoren opgeteld — met een 10–35 V voeding kunnen maximaal 2–3 sensoren worden gekoppeld voordat de cumulatieve spanningsval aan de uitgang de effectieve spanning onder de minimale drempel van de downstream belasting verlaagt.

In parallel tellen de individuele resterende (uit-stand) spanningen op; het aansluiten van meer dan drie sensoren parallel kan ertoe leiden dat de gecombineerde lekstroom gevoelige belastingen vals activeert. Deze limieten zijn algemene richtlijnen; verifieer dit uit Rechners IAS toepassingsnotities voor specifieke configuraties.

V4: Hoe gedraagt de IAS-10-04-S zich wanneer het doel schuin nadert in plaats van recht van voren?

Het elektromagnetische detectieveld van een inductieve sensor projecteert het sterkst loodrecht op het detectievlak (axiale nadering). Doelen die schuin naderen, produceren een schakelpunt dat afwijkt van de nominale detectieafstand — eerdere schakeling voor naderingen vanuit bepaalde hoeken en latere voor andere, afhankelijk van de naderingsgeometrie.

Voor nauwkeurige positiedetectie op 0,8 mm bereik, moet de mechanische installatie het doel beperken tot een axiaal naderingspad.

Schuine naderingen introduceren onzekerheid in de schakelpositie die toeneemt in verhouding tot de afwijking van de naderingshoek ten opzichte van het loodrechte.

V5: Is de IAS-10-04-S geschikt voor het detecteren van zink- of vernikkelde onderdelen?

Zinkspuitgietonderdelen en vernikkelde onderdelen zijn elektrisch geleidende metalen die inductieve sensoren detecteren. De correctiefactor voor zink ligt dicht bij de ferrometaalstandaard (ongeveer 0,8–1,0× afhankelijk van de legering), dus zinkdoelen produceren bijna het volledige nominale detectiebereik van 0,8 mm.

Nikkel plating op een stalen substraat is in wezen transparant voor het inductieve veld — de sensor detecteert het onderliggende staal. Voor nikkel plating op een non-ferro substraat hangt de effectieve afstand af van de correctiefactor van het substraatmetaal.

Voor dunne plating op aluminium, verwacht ongeveer 30% van de ijzer detectieafstand — ongeveer 0,24 mm voor deze sensor.
