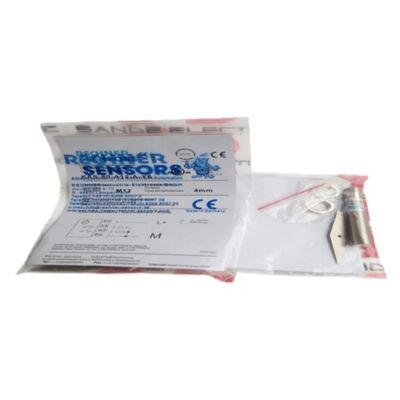

RECHNER Sensor KAS-80-A12-A-Y5 of KAS80A12AY5

Rechner KAS-80-A12-A-Y5 | Capacitieve naderingsschakelaar — M12, PNP Antivalent, 6mm, Verzonken montage, 10–35V DC, M12 Connector, IP67

Overzicht

De Rechner KAS-80-A12-A-Y5 is een verzonken monteerbare capacitieve naderingsschakelaar uit de KAS-80-serie van Rechner, met een detectiebereik van 6 mm vanuit een M12 behuizing met de antivalente PNP-uitgangsconfiguratie — die tegelijkertijd zowel normaal open (NO) als normaal gesloten (NC) schakelsignalen levert vanuit dezelfde sensorbehuizing.

De M12 Y5 connector-aanduiding identificeert de 4-pins M12 flensconnector die de elektrische interface biedt, met twee uitgangsdraden (NO en NC), plus voeding positief en gemeenschappelijk.

Capacitieve detectietechnologie detecteert de aanwezigheid van vrijwel elk materiaal — metalen, kunststoffen, glas, papier, vloeistoffen, granulaat en poeders — door de verandering in de capaciteit van het oscillerende elektromagnetische veld van de sensor te meten wanneer een doelwit het detectieoppervlak nadert.

In tegenstelling tot inductieve sensoren die alleen reageren op geleidende metalen, detecteert de KAS-80-A12-A-Y5 niet-metalen doelen direct, waardoor deze geschikt is voor niveaubewaking in opslagsilo's, aanwezigheidscontrole van kunststofcomponenten bij assemblage, vloeistofniveaubewaking door tankwanden, en papier/labeldetectie in verpakkingstoepassingen.

Rechner heeft de KAS-80-A12-A-Y5 stopgezet en vervangen door de KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP, die dezelfde M12 verzonken, PNP antivalente, 4-pins M12 connectorconfiguratie heeft met een bijgewerkt PTFE-gecoat actief oppervlak voor verbeterde chemische bestendigheid.

Voor retrofit-installaties die een directe vervanging vereisen, is de nieuwe code het huidige equivalent; voor onderhoudsvoorraden van bestaande installaties die de originele KAS-80-A12-A-Y5 gebruiken, behouden surplus-eenheden volledige functionaliteit.

Belangrijkste specificaties

Antivalente uitgang — Twee signalen, één sensor

De antivalente uitgangsconfiguratie is een van de meest nuttige, maar vaak ondergespecificeerde functies bij de selectie van capacitieve sensoren. Een standaard sensor levert één uitgang — ofwel NO (sluit bij detectie van doelwit) of NC (opent bij detectie van doelwit).

Een antivalente sensor levert beide tegelijkertijd vanuit één behuizing: wanneer het doelwit wordt gedetecteerd, wordt de NO-uitgang geactiveerd EN de NC-uitgang gedeactiveerd op hetzelfde moment. Wanneer het doelwit zich verwijdert, keren beide tegelijkertijd om.

Deze gelijktijdige dubbele uitgang heeft een specifiek doel: het besturingssysteem kan beide signalen monitoren en verifiëren dat ze altijd in tegengestelde toestanden verkeren.

Als beide uitgangen tegelijkertijd AAN zijn, of beide tegelijkertijd UIT, is de sensor defect — ofwel de elektronica is defect, of er is een kortsluiting op een van de uitgangsdraden.

Deze diagnostische mogelijkheid voegt een laag functionele veiligheid toe aan het detectiecircuit die een sensor met één uitgang niet kan bieden, zonder extra hardware.

In de praktijk worden antivalente uitgangen gespecificeerd in toepassingen waar de consequentie van een gemiste detectie of een valse detectie een veiligheids- of kwaliteitszorg is — waar het besturingssysteem vertrouwen nodig heeft dat de sensor correct werkt, niet alleen dat deze een doelwit heeft gedetecteerd in de laatste cyclus.

Controles van spuitgietholtes, assemblagebevestiging met foutpreventievereisten, en veiligheidsdeurinterlockcircuits met diagnostische monitoring zijn typische antivalente toepassingscontexten.

Capacitieve detectie — Detectie voorbij metalen

Het detectiebereik van 6 mm van de KAS-80-A12-A-Y5 is van toepassing op het standaard kalibratiedoelwit (meestal een geaard stalen plaat). Voor niet-metalen doelen — waar capacitieve detectie het meest wordt toegepast — is de effectieve detectieafstand afhankelijk van de diëlektrische constante van het doelwitmateriaal.

Materialen met hogere diëlektrische constanten produceren een sterkere veldverstoring en langere effectieve detectieafstanden; materialen met een lage diëlektrische constante, zoals droge kunststoffen, produceren kortere afstanden.

Water (diëlektrische constante ~80) en waterige oplossingen behoren tot de gemakkelijkste doelen voor capacitieve sensoren — niveaubewaking door tankwanden is een klassieke capacitieve toepassing, waarbij de sensor die buiten een niet-metalen tank is gemonteerd, de aanwezigheid van vloeistof binnenin detecteert omdat de diëlektrische constante van water ver uitstijgt boven die van de lege tankwand en lucht. Droge granulaten (graan, plastic pellets, poeder) met gematigde diëlektrische constanten kunnen doorgaans worden gedetecteerd door dunne wanden van polypropyleen of ABS tot enkele millimeters dik. Pure oliën hebben relatief lage diëlektrische constanten en vereisen mogelijk dat de sensor dicht bij het vloeistofoppervlak is zonder een tussenliggende wand.

Verzonken montage — Installatie met metalen beugel

Verzonken montage betekent dat het detectieoppervlak van de KAS-80-A12-A-Y5 gelijk kan worden geïnstalleerd met het omliggende metaalwerk zonder dat het naburige metaal het detectiebereik van 6 mm vermindert.

De interne afscherming van de sensor focust het detectieveld naar voren, waardoor laterale velduitbreiding wordt voorkomen die anders zou worden geabsorbeerd door de metalen montagebeugel. Voor toepassingen waarbij de sensor moet worden verzonken in een gereedschap, malplaat of machineoppervlak voor mechanische bescherming of ruimtebeperkingen, is verzonken montage de bepalende specificatie.

De M12 × 1 schroefdraad accepteert standaard M12 borgmoeren, waardoor axiale positieaanpassing langs de montageboring mogelijk is voordat de sensor wordt vastgezet.

Twee borgmoeren — één van elke kant van het montagepaneel — bieden de standaard installatiemethode voor alle cilindrische Rechner sensoren.

Vervanging en opvolger

Wanneer de KAS-80-A12-A-Y5 het einde van de beschikbare voorraad bereikt en de installatie een continue levering van sensoren vereist, is de KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP (Rechner onderdeel 800724, nu ook vermeld als het nieuwe art. nr.) de directe vervanging met een verbeterde PTFE actieve oppervlaktecoating.

PTFE biedt weerstand tegen reinigingsmiddelen, oplosmiddelen en proceschemicaliën die het originele behuizingsmateriaal mogelijk niet weerstaan in agressieve procesomgevingen. De elektrische specificaties — M12 flensconnector, PNP antivalent, 4-pins, 10–35V DC — zijn compatibel met bestaande bedrading.

Veelgestelde vragen

V1: Wat betekent de antivalente uitgang voor het bedraden van de sensor naar een PLC?

De 4-pins M12 connector op de KAS-80-A12-A-Y5 bevat: Pin 1 = voeding positief (bruin), Pin 2 = NC uitgang (wit), Pin 4 = NO uitgang (zwart), Pin 3 = gemeenschappelijk (blauw) — controleer de exacte pinbezetting uit het IAS-80 connector bedradingsschema van Rechner.

De PLC vereist twee digitale ingangskanalen: één voor de NO-uitgang en één voor de NC-uitgang. In het besturingsprogramma moeten deze twee ingangen altijd in tegengestelde toestanden verkeren; het monitoren van zowel beide-hoog als beide-laag omstandigheden biedt de sensorgezondheidscontrole die het antivalente ontwerp mogelijk maakt.

V2: Kan een capacitieve sensor zoals de KAS-80-A12-A-Y5 detecteren door een roestvrijstalen tankwand?

Nee. Roestvrij staal, zoals alle metalen, schermt het capacitieve veld af — de sensor detecteert de metalen wand zelf met maximale gevoeligheid in plaats van de vloeistof erachter.

Capacitieve niveaubewaking door wanden is alleen van toepassing op niet-metalen tankmaterialen: polypropyleen, PVC, glas, keramiek en vergelijkbare diëlektrica.

Voor roestvrijstalen tanks vereist de sensor een niet-metalen inspectiepoort, sonde, of de sensor moet worden gepositioneerd op het open oppervlak van de vloeistof.

V3: Het detectiebereik is 6 mm — is dit instelbaar?

De KAS-80-serie (NORMLINE) sensoren van Rechner zijn ontworpen zonder een instelelement op de behuizing. Het bereik van 6 mm is fabrieksmatig ingesteld en niet door de gebruiker instelbaar — dit is de ontwerpfilosofie van de NORMLINE productfamilie, die prioriteit geeft aan eenvoud en sabotagebestendigheid.

Als een korter effectief detectiebereik nodig is (om bijvoorbeeld een voorgrondlaag te negeren bij het detecteren van een verder gelegen doelwit), moet dit mechanisch worden bereikt door de sensor verder van het doelwit te plaatsen, of door een ander Rechner KAS-model te selecteren dat een ingebouwde gevoeligheidsregeling heeft.

V4: Wat is de schakelfrequentie van de KAS-80-A12-A-Y5?

De KAS-80 NORMLINE-serie van Rechner werkt met een schakelfrequentie van 50 Hz — geschikt voor aanwezigheid/afwezigheid detectie bij gematigde snelheden, maar niet geschikt voor het tellen van snel bewegende individuele objecten of het detecteren van tandwielen bij hoge toerentallen.

Voor toepassingen die snellere schakeling vereisen, zouden de HighPerformance (HP) varianten van Rechner of hun capacitieve series met hogere frequentie van toepassing zijn. De limiet van 50 Hz is geen zorg voor de typische toepassingen van capacitieve sensoren: niveaubewaking, aanwezigheidscontrole van langzaam bewegende delen en vulniveaubewaking werken allemaal ruim onder deze frequentie.

V5: Hoe wordt de KAS-80-A12-A-Y5 ingesteld om een specifiek materiaal met de vereiste gevoeligheid te detecteren?

De NORMLINE-serie werkt zonder door de gebruiker instelbare gevoeligheid — de fabrieksinstelling is geoptimaliseerd voor het standaard 6 mm doelwit. Voor toepassingen waarbij het doelwitmateriaal een lagere diëlektrische constante heeft dan de standaard (droge kunststoffen, hout, papier) en de effectieve detectieafstand moet worden geverifieerd, is de aanpak om de werkelijke schakelafstand te meten met het specifieke doelwit onder de installatieomstandigheden.

Als de werkelijke afstand onvoldoende is, plaats de sensor dan dichterbij of specificeer een Rechner KAS-model met externe gevoeligheidsregeling. De gelijktijdige NO/NC-bevestiging van de antivalente uitgang kan tijdens de installatie worden gebruikt om betrouwbaar schakelen bij de beoogde bedrijfsafstand te verifiëren.
