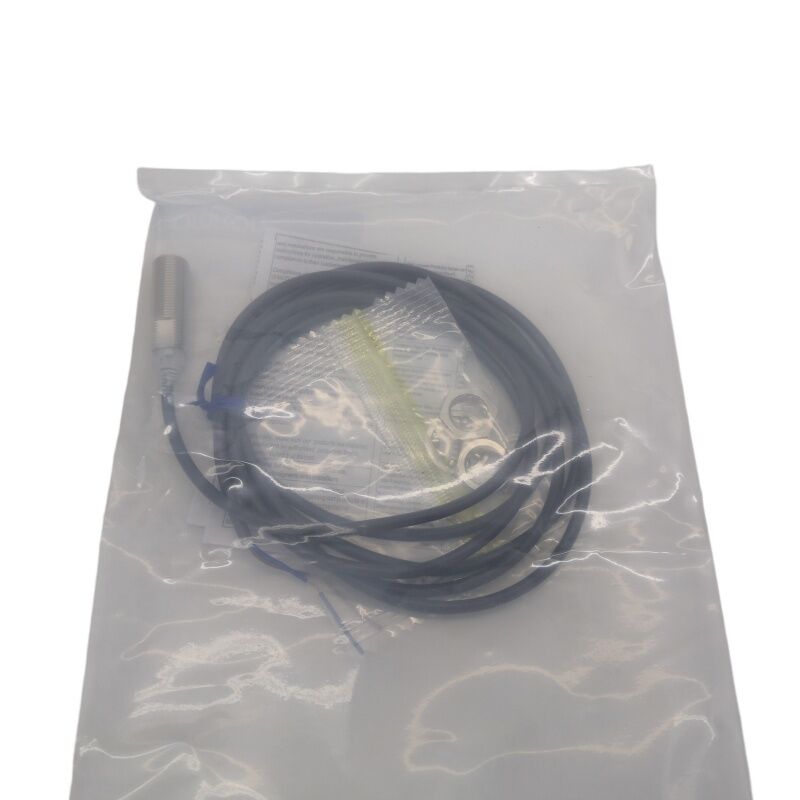

Omron E2E-X3D1-N M12 Shielded Inductive Proximity Sensor
M12 beschermde inductieve nabijheidssensor, 3 mm sensorafstand, DC 2-draad, normaal geopend, IP67
Merk:Omron
Serie:E2E
Deelnummer:E2E-X3D1-N (Ook gezocht als: E2EX3D1N∙ E2E-X3D1N∙ E2E-X3D1-N 2M / 5M)
Type:Inductieve nabijheidssensor - afgeschermd, flush-montageerbaar, M12 cilindrisch
Beschikbaarheid:In voorraad - Wereldwijd snel verzonden
Compact lichaam, overal bewezen.
De M12-vat is de meest voorkomende draadgrootte in industriële sensoren, die gesloten ruimtes en draadingen in standaard doorgangen past.De Omron E2E-X3D1-N is Omrons standaard afgeschermde inductieve nabijheidssensor in M12-vormHet detecteert metalen doelen zonder contact, veroorzaakt geen slijtage.en omgaat met omgevingsomstandigheden, waaronder olie mist, koelmiddel, trillingen en afwas.
Technische specificaties
| Parameter |
Specificatie |
| Reeks |
E2E |
| Grootte van de woning |
M12 cilindrisch, met draad |
| Sensorafstand (gegradeerd) |
3 mm |
| Afstand instellen |
0 tot en met 4,8 mm |
| Bescherming |
Schild (opstekenbaar) |
| Doelmateriaal |
Metalen van ijzer |
| Uitvoertype |
DC 2-draad, polariteitstype |
| Operatiemodus |
NO (normaal geopend) |
| Voedingsspanning |
10 tot en met 30 V gelijkstroom (nominaal: 12 tot en met 24 V gelijkstroom) |
| Huidig verbruik |
13 mA max. |
| Schakelcapaciteit |
3 tot 100 mA |
| Reactiefrequentie |
11000 Hz max. |
| Restspanning |
3 V max. (bij 100 mA belasting) |
| Leckage-stroom |
0.8 mA max. |
| Werktemperatuur |
-25°C tot +70°C |
| Beschermingsgraad |
IEC 60529: IP67 / oliebestendig |
| Huismateriaal |
met een breedte van niet meer dan 50 mm |
| Certificeringen |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Opties voor de lengte van de kabel |
2M / 5M / 10M (vooraf bedraad) |
De voordelen van een beschermd ontwerp
De afgeschermde constructie concentreert het elektromagnetische detectieveld naar voren door de sensorface in plaats van zijwaarts uit te stralen.of machineframes zonder omringend metaal, die het detectieveld verstoren of vals detecteren.
DC 2-draad bedrading
Het 2-draadontwerp voert het uitgangssignaal in serie met de belasting op slechts twee geleiders, waardoor de bedrading wordt vereenvoudigd en het kabelvolume wordt verminderd.
- Schakelcapaciteit: 3 tot 100 mA
- Leckage-stroom: maximaal 0,8 mA.
Duurzaamheid van het milieu
- IP67 - stofdicht en bestand tegen tijdelijke onderdompeling
- Oliebestendige constructie, bestand tegen blootstelling aan snij olie
- met een vermogen van niet meer dan 50 W
- Werkbereik: -25°C tot +70°C
- met een breedte van niet meer dan 50 mm
Dual-LED-indicatoren
- Rode LED - geeft aan wanneer de uitslag actief is (doel wordt gedetecteerd)
- Groene LED - geeft tijdens de installatie het juiste vermogen en het juiste detectiebereik aan
Gemeenschappelijke toepassingen
- Bevestiging van de aanwezigheid van CNC- en machine-gereedschap
- Identificatie van de positie van de transportband en de materiaalbehandeling
- met een vermogen van niet meer dan 10 W
- Verificatie van onderdelen van een autoassemblage
- Verpakkingsapparatuur voor metaaldetectie
Gerelateerde modellen
| Model |
Belangrijkste verschil |
| E2E-X3D1-N (dit item) |
Vooraf bedrade, standaard oliebestendige PVC-kabel, NO |
| E2E-X3D2-N |
Dezelfde specificatie, NC (normaal gesloten) uitgang |
| E2E-X3D1-M1G |
M12-aansluiting (IEC-speldopstelling), NO |
| E2E-X3D1-US |
UL-erkende versie voor Noord-Amerikaanse toepassingen |
| E2E-X3D1-U |
met een breedte van niet meer dan 50 mm |
| E2E-X8MD1 |
M12 lichaam, niet afgeschermd, 8 mm sensorafstand |
Vaak gestelde vragen
Kan de E2E-X3D1-N in een metalen beugel worden gemonteerd?
Het elektromagnetische veld is gericht naar voren, zodat het omringende metaal niet stoort.een minimale afstand van 30 mm naast elkaar of 20 mm van elkaar houden om interferentie te voorkomen;.
Wat is de minimale belastingstroomvereiste, en zal deze werken met mijn PLC-invoer?
De sensor vereist een minimale belastingstroom van 3mA. De meeste standaard PLC discrete inputkaarten trekken 5mA tot 10mA en werken zonder problemen.die typisch compatibel is met moderne industriële PLC-hardware.
Wat is het verschil tussen de E2E-X3D1-N en de E2E-X3D1-U?
De E2E-X3D1-N maakt gebruik van oliebestendige PVC-kabel.terwijl de E2E-X3D1-U gebruikmaakt van polyurethaankabel (PUR) die mechanisch is versterkt voor toepassingen met herhaalde buiging, agressieve chemicaliën of slijtage.
Hoe stel ik de afstanden aan op de E2E-X3D1-N?
Deze sensor heeft in de fabriek een vaste gevoeligheid ingesteld voor de sensorafstand van 3 mm. De effectieve afstand kan variëren tussen 0 en 4,8 mm door de fysieke kloof tussen de sensorafstand en het doelwit aan te passen,maar het interne vermogen is niet door de gebruiker aanpasbaar.
De E2E-X3D1-N staat op de lijst als gestopt of vervangen - moet ik bezorgd zijn over de beschikbaarheid?
Omron integreerde DC 2-draad E2E-modellen in de E2E NEXT-serie in oktober 2022.de E2E-X3D1-N blijft wereldwijd veelvuldig in voorraad en wordt nog steeds veel gebruikt als vervangend onderdeel voor bestaande installaties.
