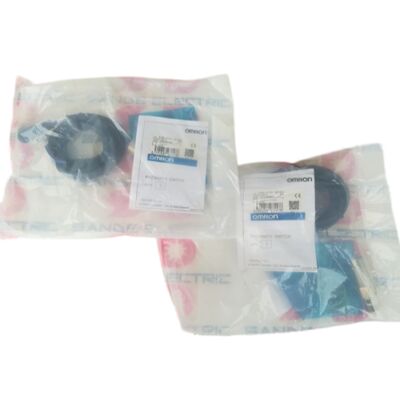

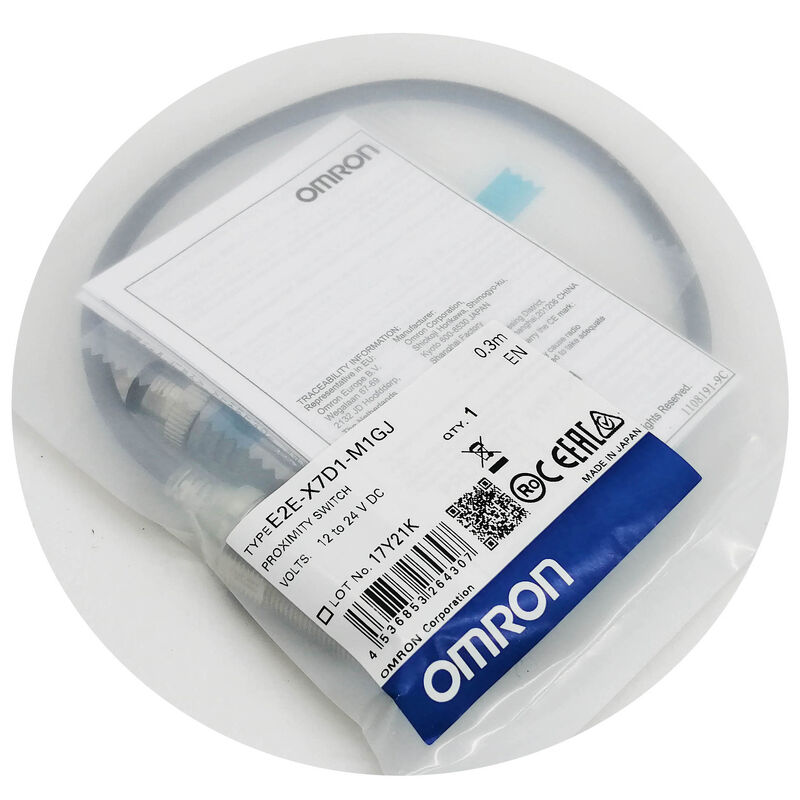

Nieuwe OMRON Proximity Sensor Switch E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ. M18 Schild 7mm Inductieve Nabijheidssensor.

Configuratie van het paneelmontage

Het MJ-suffix op de E2E-X7D1-M1GJ identificeert de vormfactor van het paneelmontage met de M12-aansluiting.met de sensor naar buiten gericht door de voorzijde van het paneelDit is de tegengestelde oriëntatie van een op de machine gemonteerde sensor die zich in een beugel draait met zijn detectiekant gericht op passerende doelen.

De detectieprestaties zijn identiek aan die van de standaard E2E-X7D1 M18-serie, 7 mm bereik, schakelfrequentie van 500 Hz, IP67 oliebestendige bescherming,dubbel-LED-indicatoren ′′ met een vormfactor die is aangepast voor de installatie van panelen in kwaliteitscontroleapparatuur, compacte automatiseringsmodules en draagbare of tafelapparatuur waarbij het detectiepunt zich op het apparaatvlak bevindt.

De M12 connector wordt aan de achterkant van het paneel gemonteerd, waardoor de bedrading vrij is van de sensor.De M12-connectorstandaardisatie betekent dat de vervanging van de sensor de vaste kabel niet verstoort Installeer de nieuwe sensor en verbind hem opnieuw.

Belangrijkste specificaties

7 mm afgeschermd bij M18

De afgeschermde constructie richt het magnetisch veld naar voren.de installatie van de sensor in metalen beugels mogelijk maken zonder dat de afstandsbepaling van de sensor wordt geëvalueerd. M18 met een afscherming van 7 mm is de vastgestelde specificatie voor toepassingen die een sensoriële afstand van 5 ̊7 mm met flush-montage vereisen.Het afscherming onderdrukt de laterale randveld dat veroorzaakt valse detectie wanneer een niet-beschermde sensor is geïnstalleerd in het metaal.

DC 2-draadcircuit 3 mA Minimum, 0,8 mA lek

De 2-draadcircuit verbindt zich in serie met de belasting. Bij no-target-toestand: 0,8mA lek door de belasting onder de ON-drempel van standaard 24V PLC-invoer (typisch 5 ¢ 7mA minimum).Bij doelwit-detecteerde toestand: stroomstromen door de uitgangsfase en belasting van de toevoer.

Voor PLC-invoeringen die 5 ∼ 20 mA bij 24 V opnemen, zorgt de minimale belastingstroom van 3 mA ervoor dat de sensoruitgangsfase correct leidt wanneer de PLC-invoer als belasting is aangesloten.Installeer met een parallelle weerstand als de belastingimpedantie hoog genoeg is dat de stroomopname onder 3mA valt.

De 5,6 mm-instellingsafstand 80% van de nominale 7 mm is de betrouwbare werkzone.en variatie van de uitlijning van het paneel.

Veelgestelde vragen

V1: Welke M12-kabel past bij de MJ-connector?

Elke M12 A-gecodeerde vrouwelijke kabelverbinding is de dominante veldverbindingsstandaard in fabriekautomatisering wereldwijd.met een vermogen van niet meer dan 50 W. Voor de 2-draad DC-verbinding, gebruik Pins 1 (bruin, +V) en 3 (blauw, 0V/uitgang) van een standaard 4-pin M12 A-codeerde kabel assemblage.

V2: Welke werkruimte moet tijdens de installatie worden ingesteld?

Stel de fysieke kloof tussen de sensor en het dichtstbijzijnde doel op 3,5 mm. Dit houdt het schakelpunt comfortabel binnen de 5 mm.6 mm instelafstand over het volledige werktemperatuurbereik en het toevoerspanningsbereik. Bevestig dat de groene LED steevast op de beoogde kloof schijnt. Dit verifieert dat de kloof binnen de betrouwbare instellingszone ligt.

V3: Is het 7 mm-bereik van toepassing op doelen van roestvrij staal?

Austenitisch roestvrij staal (klasse 304/316) heeft een correctiefactor van ongeveer 0,6 × 0,75, wat een effectieve schakelafstand van ongeveer 4,2 × 5,25 mm voor deze sensor oplevert.Dit is binnen de 5.6 mm instelafstand, zodat het detecteren van roestvrij staal mogelijk is als de installatie-kloof binnen het effectieve roestvrij bereik ligt.Controleer altijd de werkelijke schakelafstand met de specifieke roestvrijheidsgraad en de doelgeometrie in de werkelijke installatie.

V4: Hoe helpen de dubbele LED's bij de installatie en het gebruik?

Groene LED:Steady green zonder doelwit bevestigt dat er geen metaaloppervlak binnen 5,6 mm van het detectiekantje is. Geen incidentele interferentie in de buurt.Steady green wanneer het doel is op de beoogde kloof bevestigt de kloof is binnen de betrouwbare instelling afstand.

Rode LED:Verlicht wanneer een doel het detectieveld binnengaat. Rood knipperen tijdens de nadering van het doel geeft aan dat de kloof zich op of in de buurt van de grens van de stabiele schakelzone bevindt en moet worden aangepast.

V5: Heeft de montage van het paneel invloed op de IP67-dichtheid?

De M12-connector bereikt IP67-dichtheid wanneer de kabelconnector volledig is gekoppeld en vergrendeld.de paneelboor zelf is geen IP67-verzegelde interface tussen de voor- en achteromgevingen van het paneelAls bijvoorbeeld een milieuseparatie tussen de zijkanten van het paneel vereist is,wasbeurt aan de voorzijde met schone omstandigheden aan de achterzijde.
