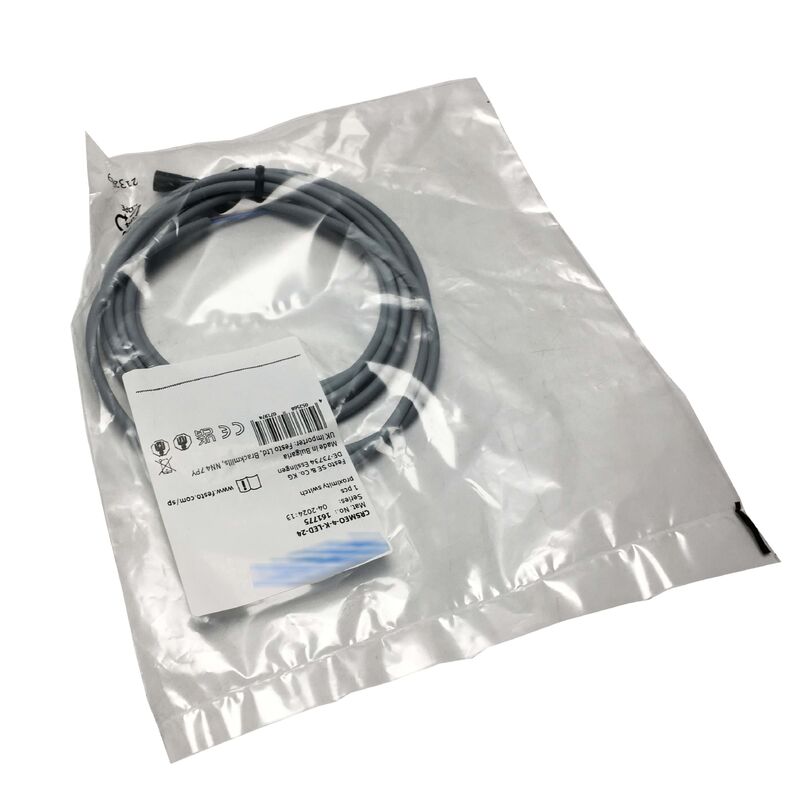

CRSMEO-4-K-LED-24 Festo Proximity Switch CRSMEO4KED24 Brand nieuw

Festo CRSMEO-4-K-LED-24 ∙ Magneto-Resistive Reed Proximity Sensor ∙ 12 30V DC, 500mA, 800Hz, IP67, LED, 2,5m kabel, Cu-vrij / PTFE-vrij

Overzicht

DeFesto CRSMEO-4-K-LED-24is een magneto-resistieve dichtheidssensor van het riet van de CRSMEO-serie van Festo, speciaal ontworpen om de positie van magnetische zuigers in pneumatische cilinders te detecteren.

Het wordt gemonteerd in de T-slot of groef van Festo actuatoren, is afgestemd op de magnetische ring die in de zuiger is ingebed.en schakelaars wanneer het magnetisch veld de detectiedrempel overschrijdt ️ bevestiging van het einde van de slag of tussenliggende posities zonder fysiek contact met de zuiger zelf.

De aanduiding "CRSMEO" geeft de corrosiebestendige specificatie aan die deze sensor onderscheidt van de standaard SMEO-serievarianten.

De constructie van materiaal zonder Cu (koper) en PTFE voldoet aan de materialspecificaties van voedsel- en farmaceutische productieomgevingen.waar zowel de verontreiniging van koper als de verontreiniging van PTFE-deeltjes gereguleerde problemen zijn.

De polypropyleen behuizing en de selectie van corrosiebestendige onderdelen over de sensorcarrière maken deze geschikt voor gebruik in waszones, zure reinigingsomgevingen,en installaties naast voedselcontact waar standaardsensorplastics en -coatings beperkt zouden zijn.

een vermogen van niet meer dan 50 W,De CRSMEO-4-K-LED-24 reageert veel sneller dan elke praktische pneumatische actuator kan bewegen deze hoofdruimte zorgt ervoor dat de sensor nooit een detectie evenement mist, ongeacht hoe snel de cilinder cycli.

De maximale uitgangsstroom van 500 mA is vrijgevig voor een positiesensor en stelt het in staat om indicatorlichten, relais spoelen of PLC-invoerkaarten rechtstreeks aan te sturen zonder zorgen te maken over ventilatorstroombelasting.

De geïntegreerde kabel van 2,5 m (K-suffix in het onderdeelnummer) is een doelbewuste ontwerpkeuze voor de montage van een pneumatische cilinder: de sensor zit dicht bij de cilinder,de kabelroutes terug naar de bedieningskast, en een vaste kabel vermijdt de trillingsfouten van de connectoren die soms van invloed zijn op connectorsensoren in pneumatische toepassingen met een hoge cyclus.

De LED-indicator geeft onmiddellijke visuele bevestiging van de ingeschakelde toestand van de sensor tijdens het inbedrijven van de machine en het opzoeken van storingen zonder dat een instrument nodig is.

Belangrijkste specificaties

Magnetische riettechnologie in pneumatische positiesensoren

De reedsensoren werken door het magnetisch veld van de zuigermagneet de magnetische veldsterkte overschrijdt de drempel die het rietcontact sluit.

De in de CRSMEO-serie gebruikte magneto-resistieve variant heeft een verbeterde gevoeligheid en meer gedefinieerde schakelkenmerken in vergelijking met oudere ontwerpen die puur op riet gebaseerd zijn.wat resulteert in nauwkeurigere en herhaalbare schakelposities gedurende de levensduur van de cilinder.

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

Cu-vrij / PTFE-vrij Reglementaire context

Bij de productie van voedingsmiddelen, dranken en farmaceutische producten worden bepaalde materialen door hygiëne normen en industriële voorschriften beperkt in de buurt van productcontactzones.Koper en legeringen daarvan kunnen voedselcontamineren; PTFE-deeltjes van pakkingen of coatings kunnen afbreken en in gereguleerde producten verschijnen.

De CRSMEO-serie is Cu-vrij, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, zelfs onder was- of incidentele contactomstandigheden.

Veelgestelde vragen

V1: Met welke Festo-cilinderserie is de CRSMEO-4-K-LED-24 compatibel?

De CRSMEO-4-sensor is ontworpen voor Festo's ronde cilinder- en profielcilinderserie die een magnetische zuiger en een C-slot of groef bevat voor de montage van sensoren.

Compatibele cilinderfamilies omvatten de DZF, DZH, DSBC, DSNU, DSNUP en andere Festo-standaardcilinderreeksen die de sensorgroefmontage specificeren.

De "4" in het onderdeelnummer heeft betrekking op de vormfactor van de sensor en de groefcompatibiliteit.

De productconfigurator en de cilinderdocumentatie van Festo zullen bevestigen welke specifieke vormfactor van de sensorgroef voor elke cilinderserie van toepassing is.

V2: Is de LED-indicator altijd actief of alleen wanneer de sensor wordt ingeschakeld?

De LED verandert van toestand wanneer de schakeluitgang wordt geactiveerd Het gaat uit als de zuiger weggaat en de aansluiting opent..

Dit zorgt voor een directe visuele bevestiging van de detectiestatus tijdens de installatie: de technicus plaatst de sensor in de cilindergroef, beweegt de cilinder met de hand of op commando naar het einde van de slag,en bevestigt de LED-verlichting om de correcte plaatsing van de sensor en de magnetische koppeling te controleren voordat de sensor in positie wordt vergrendeld.

V3: Kan de CRSMEO-4-K-LED-24 worden gebruikt met niet-Festo-cilinders met een C-slot?

- Ja, ik weet het. provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

Festo publiceert de CRSMEO-4 montage afmetingen en minimaal vereist magnetisch veld; vergelijk deze met de groef specificatie van de doelcilinder en zuigermagneet specificatie.De sensor zelf is niet elektrisch of logisch exclusief voor Festo-cilinders.

V4: Wat is de betekenis van de bipolaire uitgang en hoe beïnvloedt deze de bedrading?

Bipolair betekent in deze context dat de rietcontact stroom schakelt in beide polariteiten ̇ de sensor heeft geen richtingvereiste voor de gelijkstroompolariteit die over zijn uitgang wordt toegepast.Dit betekent dat de sensor kan worden aangesloten op PNP-stijl of NPN-stijl PLC-invoercircuits als een eenvoudige contact sluiting, zonder dat de sensorelektronica een stroomrichting vereist.

De 3-kernkabel draagt de stroompositieve, stroomnegatieve en de geschakelde uitgang.Kabel van 5 m.

V5: Welk onderhoud vereist de CRSMEO-4-K-LED-24 gedurende zijn levensduur?

Reed-sensoren zijn passieve contactapparaten zonder elektronica in het schakelelement zelf, waardoor ze onder normale bedrijfsomstandigheden een zeer lange levensduur hebben.

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

Periodieke reiniging van de sensorkorps en het toegangspunt van de kabel in wasomgevingen voorkomt chemische invloeden rond de kabeldichting. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
