E2E-X18ME1-M1 OMRON cilindrische nabijheidssensor
Productoverzicht

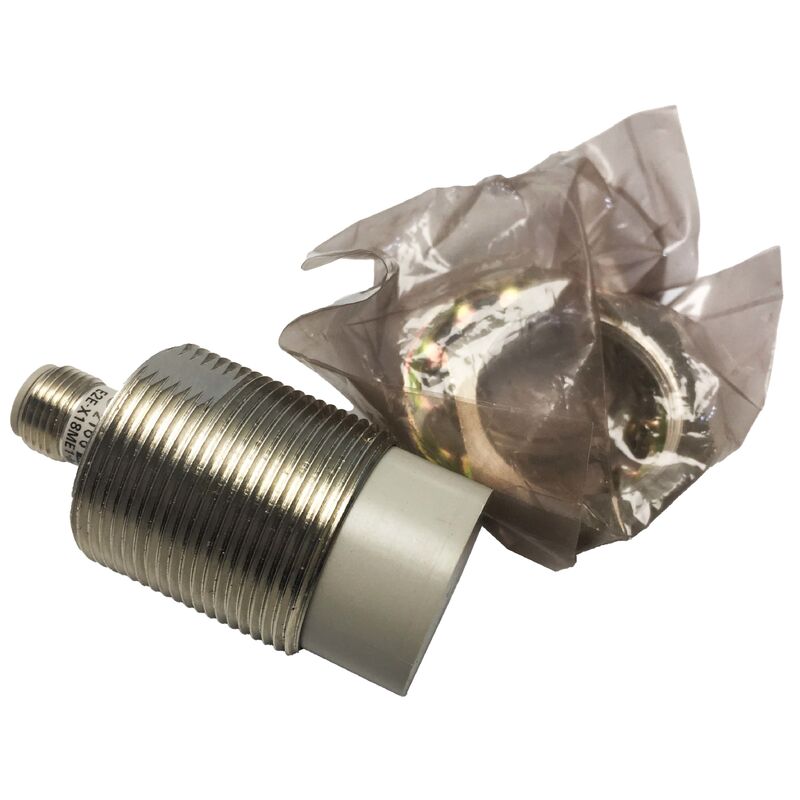

Omron E2E-X18ME1-M1Inductieve nabijheidssensor M30 Onbeschermd, 18 mm sensorafstand, NPN NO, M12 connector, DC 3-draad, IP67, E2E serie
Deelnummer:E2E-X18ME1-M1
Aantal vervangend onderdeel:E2EX18ME1M1
Vervaardiger:Omron Corporation (Japan)
Productcategorie:Inductieve nabijheidssensor
Serie:Omron E2E-serie
UNSPSC-code:41110000
Kernspecificaties
| Parameter |
Waarde |
| Lichaamsgrootte |
M30 (30 mm cilindrisch gegraven vat) |
| Sensortype |
Inductieve (elektromagnetische) |
| Montage-type |
met een vermogen van meer dan 50 kW |
| Afstandsmeting |
18 mm |
| Standaard sensorobject |
30 × 30 × 1 mm ijzeren plaat |
| Configuratie van de output |
DC 3-draad, NPN, normaal geopend (NEE) |
| Verbinding |
M12 metalen 4-pins connector |
| Voedingsspanning |
10-30 VDC (12-24 VDC nominaal) |
| Laadstroom |
5-300 mA |
| Reactiefrequentie |
Maximaal 100 Hz. |
| Beschermingscategorie |
IP67 |
| Werktemperatuur |
-40 tot +85°C |
| Huismateriaal |
met een breedte van niet meer dan 50 mm |
| Het detecteren van oppervlakte-materiaal |
thermoplastisch PBT-polymer |
| Een andere reis |
maximaal 10% van de sensorafstand |
| Isolatieweerstand |
50 MΩ min. (bij 500 VDC) |
| Dielectrische sterkte |
4,000 VAC, 50/60 Hz gedurende 1 minuut. |
| Trillingsweerstand |
10 tot 55 Hz, 1,5 mm amplitude, elk 2 uur in X/Y/Z |
Productbeschrijving
DeOmron E2E-X18ME1-M1is een M30-lichaam onbeschermde inductieve nabijheidssensor met een sensorbereik van 18 mm en NPN Normally Open-uitgang de grootste standaardconfiguratie in de E2E-serie van Omron,met een vermogen van meer dan 50 W,.
De M12 voorbedrade connectorvariant (-M1-suffix) maakt de installatie en vervanging eenvoudig: de sensor wordt geïnstalleerd in elk M30×1,5-gegooid gat of 30 mm beugelgat,de connector wordt aangesloten op een standaard M12 4-pin kabel, en de NPN-uitgang wordt rechtstreeks aangesloten op de NPN-compatibele ingangen van de meeste PLC's en industriële controllers zonder extra schakelingen.
De E2E-serie geeft prioriteit aan betrouwbaarheid in het veld bij extreme temperaturen, verontreiniging,en trillingsomgevingen: omstandigheden waarin een sensor jarenlang continu kan werken terwijl hij wordt blootgesteld aan snijvloeistof, koelmiddel spray, metalen zwerf, en mechanische trillingen.
Principe van opsporing
De E2E-X18ME1-M1 genereert een hoogfrequente oscillerend elektromagnetisch veld van een spoel die achter de sensor zit.Er worden wervelstromen geïnduceerd op het oppervlak van het doelwit. Deze stromen halen energie uit het oscillerende veld., het dempen van de amplitude van de oscillator.
Het elektronische circuit van de sensor detecteert deze demping en schakelt de NPN-uitgangstransistor van OFF naar ON wanneer de demping de schakeldrempel overschrijdt.Dit detectie-mechanisme is contactvrij en mechanisch slijtagevrij. De sensor heeft geen bewegende delen in zijn detectiefunctie..
Doelmateriaal en afstand
De 18mm-specificatie wordt gemeten met Omrons standaard sensorelement: een 30×30×1mm platte ijzeren plaat.
- Doelgrootte:Kleine doelen produceren minder wervelstroom demping en trip de drempel op een kortere afstand
- Doelmateriaal:Nedermetalen (aluminium, koper, messing) genereren wervelstromen met verschillende efficiëntie en worden op kortere afstanden gedetecteerd
- Doelgrootte:Zeer dunne metaalfolie of -plaat reflecteert minder energie dan de 1 mm ijzerstandaard
Bedrading en uitgang
De M12 4-pin connector volgt de standaard Omron pin toewijzing: Pin 1 (+V-toevoer), Pin 3 (0V gemeenschappelijk), Pin 4 (NPN-uitgangssignaal).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Vaak gestelde vragen
V1: De sensor is niet afgeschermd ∙ welke afstand is vereist van de montage-hardware?
Voor een M30-sensor zonder afscherming is een minimale afstand vereist tussen de sensorvat en de omringende ijzer-metalen montageconstructie.de minimale zijdelingse vrijheid van het omringende metaal is meestal gelijk aan twee keer de diameter van het vat (60 mm aan elke zijde)Als een metalen spoelmontage vereist is, is de afgeschermde variant (E2E-X10ME1-M1, met 10 mm sensorafstand) de juiste keuze.
V2: Kan de E2E-X18ME1-M1 aluminium of andere niet-ijzeren metalen detecteren?
Ja, maar op kortere sensorafstanden. Voor aluminium is de effectieve sensorafstand meestal 40-60% van de ijzerwaarde (ongeveer 7-11 mm). Voor koper en messing is het nog korter (25-40%).De werkstand moet conservatief worden ingesteld ten opzichte van het verminderde effectieve bereik..
V3: De sensor is IP67. Kan deze worden gebruikt in een wasomgeving met hoogdrukreiniging?
IP67 dekt onderdompeling tot 1 meter gedurende 30 minuten, wat meer is dan spatten, mist en lage druk spoelen.IP67 is niet van toepassing op aanhoudende hoge-druk waterstralen die een IP69K-classificatie vereisen. Voor typische machinegereedschapsverkoelingsvloeistofoverstroming en spuitomgevingen is IP67 voldoende.
V4: Er is een hysteresieband van 10% wat betekent dit voor de installatie?
Hysteresis betekent dat het aan- en uitschakelpunt op iets verschillende afstanden zijn ∙ het doel moet zich met ongeveer 10% van de detectieafstand (ongeveer 1.8 mm) buiten het aan- en uitschakelpunt voordat de uitgang wordt uitgeschakeldDit voorkomt gebabbel en zorgt voor een schoon, stabiel signaal.
V5: Kan de uitgangskabel worden verlengd en zo ja, hoe ver?
De E2E-X18ME1-M1 maakt gebruik van een M12 connector; verlengkabels zijn standaard industriële items.de uitgangskabel kan theoretisch tot 100 meter worden verlengd zonder afname van de prestatiesVoor de meeste installaties op de fabrieksvloer met uitbreidingen tot 20-30 meter zijn geen speciale voorzorgsmaatregelen nodig.
