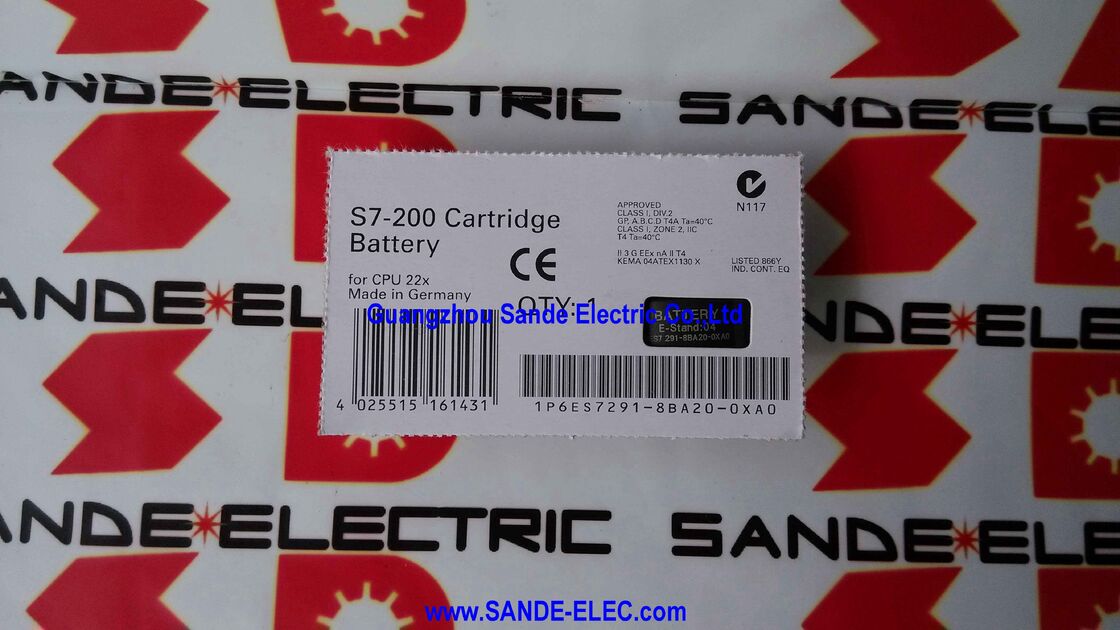

6ES7291-8BA20-0XA0∙ SIMATIC S7-200 Batterimodule BC 291 Long-Term Data Buffering / Memory Module Slot / S7-22X CPU

Welke gegevens beschermt de batterij ⁠ en waarom de duur van de batterij belangrijk is

De SIMATIC S7-200 CPU behoudt bepaalde gegevenssoorten in RAM: gegevensblok (DB) inhoud, tijd van de dag klok waarden, retentieve bit geheugen, retentieve timers en retentieve tellers.Allemaal afhankelijk van de kracht om te overleven.Tijdens normale werking wordt deze gegevens door een ingebouwde supercondensator in de S7-22X CPU met korte onderbrekingen ­ typisch gedurende een paar dagen bij kamertemperatuur bewaard.

Voor langere periode van stroomstoring: geplande stallingen, seizoensgebonden storingen, langere onderhoudsruimten, als koud onderhoudsmateriaal opgeslagen apparatuur: de supercondensator is niet voldoende geladen.De batterijmodule BC 291 verlengt de gegevensbewaringsperiode van dagen tot maanden. Terwijl de batterij is geïnstalleerd en de CPU is uitgeschakeld, blijven alle aangewezen gegevens intact, ongeacht de duur van de uitval.

Het gebruikersprogramma in de S7-22X CPU wordt opgeslagen in EEPROM en overleeft energieverlies voor onbepaalde tijd zonder batterij.De BC 291 beschermt specifiek de retentieve runtime data die in RAM.

Belangrijkste specificaties

Toepassingsscenario's

Seizoensproductielijn:Een verpakkingsmachine wordt seizoensgebonden gebruikt, maar de productie stopt gedurende drie maanden in het buitenseizoen.de procesparameters die zijn opgeslagen in datablokken met bewaring) door de afsluitingAls de productie hervat wordt, start de machine opnieuw met de gegevens intact.

Beheer van koude reserve-CPU:Een onderhoudsdienst bewaart een vooraf geconfigureerde S7-224 CPU als een koude reserve.dus het kan worden gemonteerd op de machine zonder dat een volledige gegevensherladen van de SCADA of programmering PC.

Uitgebreide installatie-omzet:Een procesinstallatie voert een jaarlijkse onderhoudsstop van 6 weken uit met volledige elektrische isolatie van besturingspanelen.

Veelgestelde vragen

V1: Wat is de batterijchemie en houdbaarheid van de BC 291?

De BC 291 maakt gebruik van lithiumbatterijchemie, die is ingedeeld volgens de REACH-verordening artikel 33 voor de aanwezigheid van een gecontroleerd organisch oplosmiddel in concentraties van meer dan 0,1 gewichtspercenten.De levensduur van de batterij is afhankelijk van de omgevingstemperatuur tijdens opslag en werkingControleer de productiedatum op het etiket van de modules; modules die enkele jaren vóór de installatie zijn opgeslagen, kunnen een verminderde resterende capaciteit hebben.Installeer bij elk gepland onderhoudsinterval een nieuwe BC 291 indien het bewaren van gegevens op lange termijn van cruciaal belang is..

V2: Behoudt de BC 291 ook het gebruikersprogramma?

Nee, het gebruikersladder- of FBD-programma in de S7-22X-CPU wordt opgeslagen in EEPROM en is niet-vluchtig.De BC 291 verlengt alleen het bewaren van RAM-gegevensDe volgende functies zijn beschikbaar in het programma: bitgeheugen, gegevensblokwaarden, timers en tellers en de realtime klok.een optionele EEPROM-geheugencartridge (6ES7291-8GC00-0XA0 of gelijksoortig) voor een extra back-uplaag van het programma, maar die dezelfde slot inneemt als de BC 291.

V3: Hoe kunnen de gegevens van de CPU na de installatie van BC 291 worden bevestigd?

Na het monteren van de BC 291 en het fietsen van de kracht,gebruik STEP 7 Micro/WIN (of STEP 7-MicroWIN SMART voor SMART-varianten) om de gegevensblokken van de CPU en de inhoud van het geheugen te lezen via de programmeringskabel. Vergelijk met de verwachte waarden voor het uitschakelen. Dit bevestigt dat de batterij de gegevens heeft behouden tijdens de onderbreking.

V4: Kan de BC 291 warm worden verwisseld met de CPU aan?

De aanbevolen procedure is het installeren of verwijderen van de BC 291 met de CPU uitgeschakeld.Het is niet aan te raden de batterij met stroom aan te brengen of te verwijderen , en het risico voor de aangrenzende circuits is groter dan het voordeel van een hot-swap.

V5: Wat vervangt de BC 291 voor nieuwe S7-200-systemen?

De 6ES7291-8BA20-0XA0 werd stopgezet in april 2021, in lijn met het algemene einde van de levensduur van het SIMATIC S7-200-platform.de S7-200 SMART- en SIMATIC S7-1200-platforms hebben hun eigen gegevensbewaringsmechanismen. SMART-CPU's maken gebruik van een ingebouwde condensator en optionele geheugencartonsDe bestaande S7-200-installaties kunnen BC 291-modules opvragen uit industriële reserveonderdelenkanalen.
