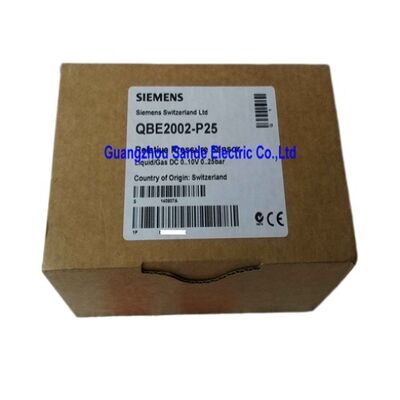

Waterleidingdruksensor QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25. Druksensor 025 bar, DC 010V, piezo-weerstand, keramisch diafragma, HVAC.

Overzicht

DeSiemens QBE2002-P25een piezo-resistieve druksensor van Siemens Building Technologies,met een lineaire DC-uitgang van 0 tot 25 bar 010V .

Bij 25 bar (362,6 psi / 2,5 MPa) bedient deze sensor de hogedrukkant van HVAC-hydraulische schakelingen: primaire stadsverwarmingsnetwerken, hoogbouwwatervoorziening, stoomsystemen,en onder druk geplaatste koelcircuits waar de varianten van 10 of 16 bar onvoldoende zijn.

The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.

Deze directe afzetting is de bron van de langetermijnstabiliteit van de QBE2002: er is geen kleefbinding tussen het sensorelement en het diafragma die kan kruipen, delamineren,of veranderende eigenschappen gedurende jaren van temperatuurcyclussen.

De gemeten druk buigt de keramische schijf af; het weerstandsnetwerk verandert de weerstand in verhouding; de ingebouwde elektronica zorgt ervoor dat de brug uitgaat naar het signaal van 010 V.

De drukverbinding van roestvrij staal 1.4404 (AISI 316L) is bestand tegen corrosie door het water, glycol en stoommedium in HVAC-circuits.

FPM fluoroelastomeer afdichting op de verbindingsinterface biedt chemische weerstand compatibel met standaard HVAC procesvloeistoffen.5m vooraf bedrade kabel verbindt direct met de controller of veldbedrading zonder extra connector hardware.

Belangrijkste specificaties

010V-uitgang in HVAC-controlesystemen

Het DC 010V-signaal is het standaard analoog invoerformaat voor Siemens HVAC-controllers, DDC-systemen en de meeste veldcontrollers voor gebouwbeheersystemen.0 volt is 0 bar (atmosferische druk); 10V staat voor 25 bar.

De schaal is lineair over het bereik,wat betekent dat de softwareconfiguratie van de regelaar eenvoudig het meetbereik (0?? 25 bar) nodig heeft dat naast het 0?? 10V-signaaltype is ingevoerd om de drukwaarde correct weer te geven en te verwerken.

In de praktijk werken veel HVAC-hydraulische circuits veel lager dan het plafond van 25 bar.

Dit is een veelvoorkomende afweging: het 25 bar-bereik biedt een veiligheidsmarge tegen incidentele drukexcursies en is hetzelfde bereik dat wordt gebruikt voor veel verschillende HVAC-installatietypen,Maar het offert wat resolutie op de controller input voor systemen die nooit naderen het bovenste bereik.

Wanneer een hogere resolutie bij lagere druk nodig is, levert de QBE2002-P10-variant (0 ‰ 10 bar) dezelfde uitgangsspanne over de helft van het drukbereik.

Opvolgernoot: QBE2003-P25

De QBE2002-P25 is niet meer geproduceerd. De QBE2003-P25 heeft hetzelfde bereik van 0 ̊25 bar met een compatibele toevoerspanning en 0 ̊10V-uitgang.maar maakt gebruik van een andere behuizing en een DIN EN 175301-803-A stekkerverbinding in plaats van de vooraf bedrade kabel van QBE2002.

Installaties die worden omgebouwd van QBE2002-P25 naar QBE2003-P25, moeten het verschil in bekabeling aanpakken;de compatibiliteit van het meet- en uitgangssignaal maakt het mogelijk de configuratie van de regelaar onveranderd te houden.

Veelgestelde vragen

V1: Kan de QBE2002-P25 negatieve druk (vacuüm) meten?

De QBE2002-P25 meet de druk van 0 tot en met 25 bar.

De 0V-uitgang komt overeen met de atmosferische (zero gauge) en de 10V komt overeen met de 25 bar gauge.

Voor vacuümbewaking is een sensor met een bereik dat negatieve meetdrukken omvat, vereist.

V2: Wat is de maximale overdruk die de QBE2002-P25 zonder beschadiging kan weerstaan?

Siemens heeft voor de QBE2002-serie een maximaal toelaatbare overdruk boven het nominale meetbereik vastgesteld, waarvan de precieze waarde in het Siemens QBE2002-P-technisch gegevensblad is vermeld.

In hydraulische en pneumatische installaties is het belangrijk te controleren of de systemen van de druktransitieve variabelen tijdens het sluiten van de kleppen, het starten van de pomp en het veranderen van de belasting binnen deze overdrukgrens blijven.omdat aanhoudende of herhaalde overschrijdingen boven het maximum kunnen leiden tot nulverschuiving of permanente sensorbeschadiging.

V3: Welke voedingsspanning heeft de QBE2002-P25 nodig?

De QBE2002-P-serie is ontworpen voor gebruik met Siemens HVAC-controllers en hun hulptoevoer-uitgangen.

De exacte specificatie van de voedingsspanning is gegeven in het productgegevensblad van Siemens voor de QBE2002-P25.

Dit moet vóór de installatie worden bevestigd, met name bij het upgraden van QBE2002 naar QBE2003, aangezien de twee series verschillende voedingsspecificaties kunnen hebben.

V4: Is de QBE2002-P25 uitwisselbaar met de QBE2003-P25?

Het meetbereik (025 bar) en het uitgangssignaal (010V) zijn compatibel tussen de twee, en de voedingsspanning wordt ook door de opvolger als compatibel aangegeven.de afmetingen van de behuizing en het formaat van de elektrische aansluiting verschillen ¢ de QBE2003-P25 maakt gebruik van een DIN EN 175301-803-A stekker in plaats van de vooraf bedrade kabel van de QBE2002-P25.

Een 1:1 fysieke vervanging is niet gegarandeerd zonder adapterkabels of opnieuw bedrading van de veldterminatie.

V5: Wat is FPM-verzegeling en is deze geschikt voor glycol-antifriesmengsels in HVAC-systemen?

FPM (fluoroelastomeer, ook verkocht onder handelsnamen zoals Viton) is een synthetisch rubber met uitstekende weerstand tegen water, waterige oplossingen, stoom, glycols en de meeste koolwaterstofvloeistoffen.

Het is het standaarddichtingsmateriaal voor HVAC-druksensoren omdat het compatibel is met de water-glycolmengsels die worden gebruikt in koelwater- en verwarmingscircuits in een breed temperatuurbereik.

FPM is niet compatibel met bepaalde ketonen, esters met een laag moleculair gewicht en specifieke amines ¢ media die niet in standaard HVAC-systemen voorkomen.
