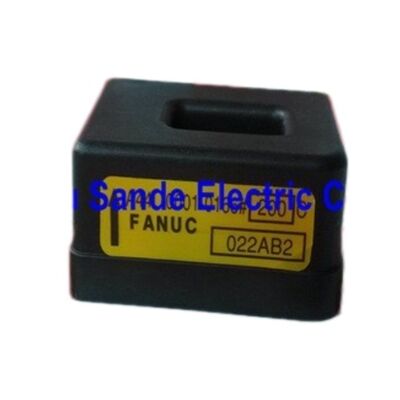

Fanuc A44L-0001-0166#200C | Hall Effect Stroomsensor — ±200A, Gesloten Lus, CNC Servo/Spindel, LEM HTB-200-P Equivalent

Overzicht

De Fanuc A44L-0001-0166#200C is een gesloten lus Hall-effect stroomsensor die de motorfasestromen in Fanuc servo- en spindelversterkers meet, en een analoog signaal dat evenredig is met de momentane stroom terugvoert naar de stroomregelkring van de versterker.

De #200C-suffix identificeert het ±200A meetbereik. Deze sensor is elektrisch en functioneel equivalent aan de LEM HTB-200-P en wordt in Fanuc versterkermodules gebruikt waar stroommeting in dit bereik vereist is.

Stroommeting is de binnenste feedbacklus in elke servo- of spindelaandrijving. De versterker stuurt een stroom door de motorwikkeling om koppel te produceren; de A44L-0001-0166#200C meet wat er daadwerkelijk vloeit en rapporteert dit terug.

De stroomregelaar vergelijkt de bevolen en gemeten stroom bij elke PWM-schakelcyclus — typisch bij 4kHz tot 16kHz — en past de output aan om het verschil te elimineren. Deze gesloten lus stroomregeling geeft Fanuc servo-assen hun koppel linealiteit en dynamische respons, en verklaart waarom een defecte of afwijkende stroomsensor onmiddellijke prestatievermindering of alarmcondities veroorzaakt.

Het gesloten lus (gecompenseerde) werkingsprincipe onderscheidt deze sensor van eenvoudigere Hall-effect ontwerpen. Een actieve feedbackspoel gewikkeld rond de magnetische kern van de sensor drijft een compensatiestroom aan die het magnetische veld van de primaire geleider exact annuleert.

De versterker meet deze compensatiestroom — die de primaire stroom met hoge lineariteit en minimale temperatuurdrift weerspiegelt — in plaats van direct de spanning van het Hall-element. Deze actieve annulering levert de lineariteit en bandbreedte die motorstroomregeling vereist.

Belangrijkste specificaties

Galvanische Isolatie — Veiligheid en Signaalintegriteit

De motorfasgeleiders die door de A44L-0001-0166#200C lopen, voeren stromen van een DC-koppeling die typisch werkt op 300–600V, afhankelijk van het type Fanuc-versterker.

Het besturingscircuit dat de analoge output van de sensor ontvangt, werkt op laagspanning, aardreferentie naar de CNC-controller. Zonder hoge isolatie zouden spanningspieken van IGBT-schakelgebeurtenissen op de DC-bus via de sensor naar het stroomfeedbacksignaal worden gekoppeld, waardoor de meting wordt gecorrumpeerd met ruis en mogelijk de analoge meetcircuits van de CNC worden beschadigd.

De hoge galvanische isolatie van de sensor — typisch gespecificeerd in het kilovoltbereik voor LEM HTB-serie apparaten — handhaaft de elektrische scheiding tussen de voedings- en besturingsdomeinen. De analoge output vertegenwoordigt nauwkeurig de primaire stroom zonder enige DC-buspotentiaal die in het besturingscircuit wordt gekoppeld. Deze isolatie is zowel een prestatiespecificatie (schoon stroomsignaal) als een veiligheidsspecificatie (bescherming van het besturingscircuit tegen spanningen van het voedingscircuit).

Wanneer deze sensor faalt

Een afwijkende of defecte A44L-0001-0166#200C produceert karakteristieke symptomen in het Fanuc-systeem. Een offset bij nulstroom — de sensor rapporteert een niet-nul stroom wanneer er geen stroom vloeit — verschijnt als een continu koppelcommando in stilstand en kan asdrift of oscillatie veroorzaken.

Een gain-fout (gevoeligheid anders dan de gekalibreerde waarde) zorgt ervoor dat het askoppel proportioneel verkeerd is, wat de positioneringsprestaties degradeert en in ernstige gevallen het volg-foutalarm van de servoregelaar activeert.

Een volledig defecte sensor activeert doorgaans onmiddellijk een overstroomalarm, zelfs bij lage motorstromen, omdat de versterker een onjuiste waarde leest die de beschermingsdrempel overschrijdt.

Voordat u de sensor vervangt, controleer of de ±15V voeding correct en stabiel is, en dat de connector van de sensor goed is aangesloten. Een losse connector of een intermitterende voedingsfout kan symptomen veroorzaken die identiek zijn aan een defecte sensor.

Veelgestelde vragen

V1: Is de A44L-0001-0166#200C direct vervangbaar door een LEM HTB-200-P?

Ja, in de meeste gevallen. De A44L-0001-0166#200C is de Fanuc inkoopprocesaanduiding voor de LEM HTB-200-P die in Fanuc versterkers wordt gebruikt.

De elektrische specificaties zijn equivalent. Controleer voordat u een LEM HTB-200-P installeert als vervanging, of de connector pin-out en oriëntatie overeenkomen met de PCB-voetafdruk van de versterker — sommige Fanuc versterkerrevisies monteren de sensor in een specifieke oriëntatie.

Het meetbereik, de voedingsspanning en de uitgangsschaal zijn hetzelfde.

V2: Hoe wordt de A44L-0001-0166#200C in de versterker geïnstalleerd?

De sensor is een component op bordniveau dat op of nabij de DC-busbars in de Fanuc versterkermodule is gemonteerd. Vervanging is een reparatieprocedure die volledige de-energisatie van de versterker en ontlading van de DC-buscondensatoren tot een veilige spanning vereist (gemeten aan de buscondensatoren, niet alleen aan de schakelaar) voordat interne componenten worden aangeraakt.

De onderhoudsdocumentatie van de Fanuc-versterker specificeert de ontlaadtijd en verificatieprocedure. Het vervangen van de sensor zonder de ontlading van de buscondensatoren te bevestigen, brengt het risico op fatale elektrische schokken met zich mee.

V3: Welke Fanuc versterker types gebruiken deze sensor?

De A44L-0001-0166#200C wordt gebruikt in Fanuc servo-versterkermodules en spindelversterkermodules die ±200A stroommeting vereisen — typisch de modules met hogere stroom in de Alpha en Beta serie versterkerfamilies, en in Fanuc Power Supply/Amplifier (PSM) modules.

De exacte versterkermodellen die deze sensor gebruiken, kunnen worden bevestigd aan de hand van de onderdelenlijst van de Fanuc-versterker voor de specifieke module die wordt gerepareerd.

V4: Kan een defecte sensor herhaalde overstroomtrips veroorzaken, ook al is de motor niet overbelast?

Ja. Als de uitgangsoffset van de sensor is afgeweken of de sensor defect is op een manier die een niet-nul output produceert zonder primaire stroom, leest de versterker een spookstroom. Wanneer deze spookmeting de overstroombeveiligingsdrempel overschrijdt, slaat de versterker af op overstroom, ook al trekt de motor niet daadwerkelijk te veel stroom.

Dit is een veelvoorkomend diagnostisch patroon: overstroomalarmen die optreden bij lage of nul belasting, verdwijnen na het inschakelen, en herhalen zich — wijzend op een sensorprobleem in plaats van een echt motor- of laadprobleem.

V5: Betekent de ±200A rating dat de sensor AC en DC stroom meet, of alleen AC?

De ± rating betekent dat de sensor bidirectionele stroom meet — hij rapporteert zowel positieve als negatieve fasestroom nauwkeurig over het volledige ±200A bereik.

In AC-motoraandrijvingen zijn de motorfasestromen sinusvormig en wisselen ze af tussen positieve en negatieve waarden. Het gesloten lus Hall-effect principe werkt correct voor beide polariteiten, waardoor de sensor geschikt is voor AC servo- en spindelmotorstroommeting zonder enige halve golf clipping of gelijkrichting.
