Verplaatsingssonde 330901-00-05-02-00 33090100050200 330901-00-05-02-00

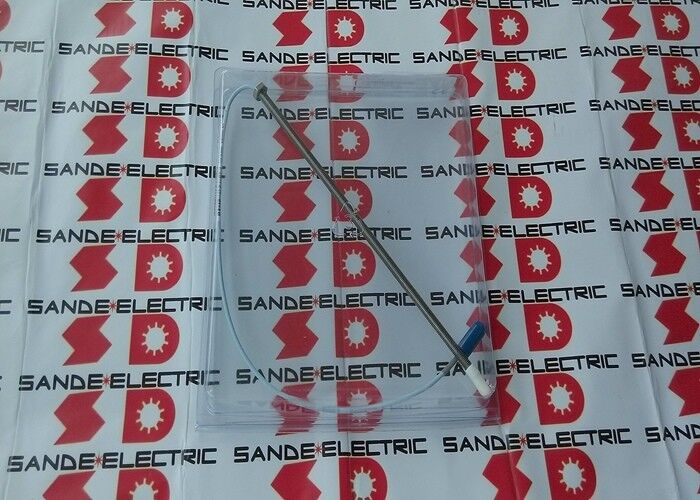

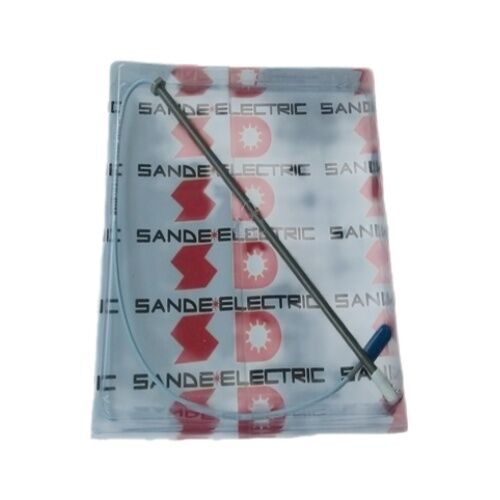

Bently Nevada 330901-00-05-02-00 ∙ 3300 XL NSv Proximity Probe ∙ 1/4-28 UNF, 0,5" hoes, AISI304, ClickLoc, Standaard goedkeuring

Overzicht

DeBently Nevada 330901-00-05-02-00is de compacte 0,5-inch behuizing van de 3300 XL NSv-proximiteitssonde-serie een draaikolk-stroomomvormer voor niet-contactmeting van de asradiale verplaatsing in roterende machines.

De proefspits genereert een elektromagnetisch veld dat wordt verstoord door het elektrisch geleidende asoppervlak dat in de buurt passeert; die verstoornis, omgezet in een spanning door de 3300 NSv proximometer,levert een continu gelijkstroomsignaal proportioneel aan het gat tussen de sondepunt en de as.

Het 3300 XL NSv systeem is Bently Nevada's werkpaard dichtbijheid transducer platform, gebruikt op turbines, compressoren, pompen, motoren,en andere roterende machines waarbij voor de toestandmonitoring trillingen en positiebewaking van de as vereist zijn, bescherming en procescontrole.

The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.

De compacte 0,5-inch hoeslengte van de -00-05 configuratie is speciaal bedoeld voor installaties waar de diepte van het montagegat beperkt is ,installaties met een beperkte radiële vrijheid rond de sondelijst, of retrofitposities waar de oorspronkelijke apparatuur een korter sondeontwerp gebruikte.

De 0,0-inch draadloze sectie (prefix 00) betekent dat het draadgedeelte zich uitstrekt vanaf het puntje van de sonde,maximaal betrokkenheid bij ondiepe draadpoorten zonder diepte te verliezen op een niet-gedraaide sectie.

Belangrijkste specificaties

3300 XL NSv systeemarchitectuur

De sonde 330901-00-05-02-00 is een onderdeel van een driecomponentenproximiteitsomvormer: de sonde zelf, een verlengkabel die de sonde verbindt met de proximitor,en de 3300 XL NSv proximitor (conditioning module).

De sonde genereert het wervelstroomveld, de verlengkabel draagt het rauwe RF signaal,en de proximitor zet het gap-afhankelijke RF-signaal om in een gekalibreerde gelijkstroomspanningsuitgang, typisch −18V bij de gekalibreerde verre kloof en variërend naar −1V als de as de sondepunt nadert.

Deze gedistribueerde architectuur scheidt het meetpunt (sonde) van de elektronica (proximitor).

De sonde bevat geen actieve elektronica slechts een wikkel spoel en tuning netwerk die de sonde in staat stelt om te werken in de -52 ° C tot + 177 ° C bereik dat halfgeleider circuits zou beschadigen.

De proximitor wordt gemonteerd op een koelere, toegankelijker plaats, ver van de thermische en trillingsomgeving van de machinehoes.

Bently Nevada's 3300 XL NSv systeem is achterwaarts compatibel met 3300 XL verlengkabels en proximitors,waardoor de 330901-00-05-02-00 rechtstreeks uitwisselbaar is met eerdere sondes van de 330901-serie in bestaande installaties.

De ClickLoc mini coaxial connector (optie 02) past bij de standaard 3300 XL-kabelconnector, waardoor de sonde kan worden vervangen zonder de veldkabelassemblage te wijzigen.

Installatie-mechanica

De 0,5-inch lengte van de behuizing bepaalt de fysieke sonde diepte van de machine behuizing oppervlak tot de punt van de sonde.5 inch hoes posities de sonde punt 0.5 inch onder het bevestigingsoppervlak ‡ geschikt voor schachtboordiepte die overeenkomt met deze afmeting.

In tegenstelling tot langere sondevarianten die worden gebruikt voor het bereiken van schachten op diep verzonken plaatsen, is de 0,5-inch behuizing voor metingen dicht bij het behuizingoppervlak.

Het aanbevolen koppel voor de installatie is 5,1 N·m (45 in·lb), met een absoluut maximum van 7,3 N·m (65 in·lb).

Het overschrijden van het maximale koppel kan leiden tot draadvervorming of beschadiging van de punt van de PPS-sonde.Dit is vooral belangrijk omdat het PPS-materiaal van de punt chemisch bestand en mechanisch hard zal snijden onder overmatige torsieload.

De Viton-O-ringdichting aan de sondekamer zorgt voor een positieve afdichting tegen olie en procesvloeistoffen bij de sondepoort; controleer de toestand van de O-ring voordat deze wordt geïnstalleerd en vervang indien deze gebarsten of vervormd is.

Voor het 3300 NSv-systeem bedraagt de optimale werkruimte tussen proefpunt en as ongeveer 2 mm (80 mils).

Bij deze kloof werkt het systeem in de buurt van het midden van het lineaire bereik, waardoor de maximale resolutie wordt bereikt en de gevoeligheid voor klooffouten door thermische uitbreiding of asbuigering tot een minimum wordt beperkt.

Het gat wordt ingesteld door de aspositie van de sonde in de draadpoort aan te passen en wordt geverifieerd door de gelijkstroomuitgangsspanning met de staande as te meten.

Veelgestelde vragen

V1: Wat is de optimale werkruimte voor de 330901-00-05-02-00, en hoe stel ik deze in?

Het 3300 NSv-systeem is gekalibreerd voor een nominale kloof van ongeveer 2 mm (80 mils).de sonde axiaal instellen totdat de gelijkstroomuitgangsspanning van de proximitor ongeveer −10 V is (het middenpunt van het lineaire bereik van −18 V tot −2 V voor het 3300 NSv-systeem).

Dit plaatst de as in het midden van het lineaire meetbereik van de sonde.Sluit de sonde in deze positie met een vergrendeling moer en bevestig dat de kloof is binnen de specificatie met behulp van de proximitor's uitgangsspanning als referentie.

V2: Kan de 330901-00-05-02-00 worden gebruikt zonder verlengkabels die rechtstreeks aan de proximitor zijn aangesloten?

De ClickLoc mini coaxiale connector van de sonde (optie 02) wordt aangesloten op de standaard 3300 XL NSv verlengkabel, die vervolgens wordt aangesloten op de proximitor.

Hoewel het fysiek mogelijk is de sonde zonder verlengkabel aan de proximitor aan te sluiten in de testbank, is het gekalibreerde systeem ontworpen en gekenmerkt door specifieke kabelimpedanties.

Gebruik geen verlengkabel, of een kabel die niet overeenkomt met Bently Nevada's 3300 XL specificaties, zal de systeemgevoeligheid en het lineaire bereik beïnvloeden.Gebruik altijd de juiste Bently Nevada 3300 XL verlengkabel voor veldinstallaties.

V3: De goedkeuringen zijn vermeld als optie 00 (standaard) ¿Brengt dit de installatie in gevaarlijke gebieden uit?

Standaardgoedkeuringen (optie 00) betekent dat deze sondevariant niet is voorzien van de extra ATEX-, IECEx- of andere certificeringen voor gevaarlijke gebieden die de variant 05 biedt.Installaties in geclassificeerde gevaarlijke gebieden (explosieve atmosfeer), ontvlambare gas- of stofzones) vereisen de door het agentschap goedgekeurde variant van de sonde.

Voor niet-gevaarlijke machinekamers is standaardoptie 00 geschikt en geldt voor algemeen industrieel gebruik zonder beperkingen.

V4: Is er een verschil tussen de 330901 "NSv" en de oudere 330900 serie sondes?

The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.

De 330901 NSv-serie maakt gebruik van dezelfde 1/4-28 UNF draad en ClickLoc connectoren als de 330900-serie, waardoor fysieke retrofitting eenvoudig is,maar de proximitors en verlengkabels van het NSv-systeem moeten worden gebruikt met NSv-sonden om de nauwkeurigheid van de kalibratie te behouden.

Het mengen van NSv-sonden met niet-NSv-proximatoren kan kalibratieverschuivingen veroorzaken.

V5: Wat is de maximale snelheid van het schachtoppervlak die deze sonde nauwkeurig kan meten?

The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.

De sonde zelf heeft geen mechanische snelheidsbeperking; het werkt zolang het asoppervlak binnen het lineaire bereik van de sonde ligt.

Voor machines die boven de 10.000 t/min werken, kan het frequentiegehalte van trillingssignalen van hogere orden de bandbreedte van het systeem benaderen,maar fundamentele en lagere harmonische blijven volledig binnen het meetbereik.
