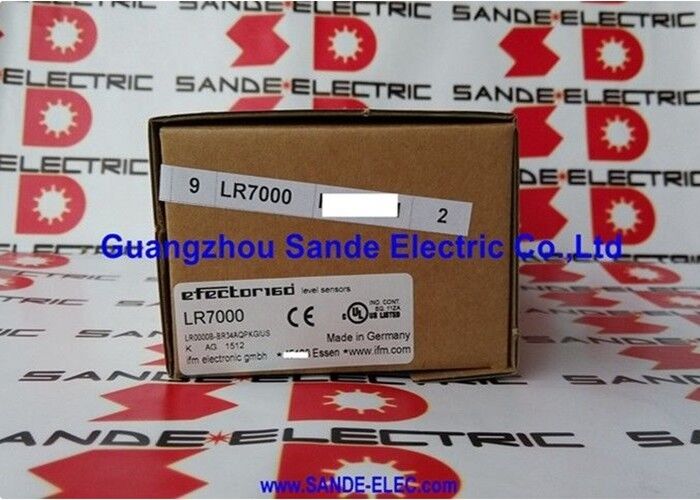

IFM-effector LR7000 niveausensor LR7000

IFM Efector LR7000. Geleide golf radar Continuous Level Sensor 18-30V DC, PNP, IP67, G3⁄4", Probe tot 1600mm, 4-cijferig display.

Overzicht

DeIFM-effector LR7000is een geleide golfradar (GWR) niveausensor voor continue niveaumetingen in tanks en containers met water, oliën, koelmiddelen en soortgelijke vloeistoffen.

The system consists of a separate evaluation unit and a flexible probe that can be cut to the required length for the specific tank installation — anything from 100mm up to 1600mm — giving the installer a single sensor family that fits a wide range of tank geometries without stocking multiple fixed-length variants.

De LR7000 is ontworpen voor vloeistofsoorten, in tegenstelling tot ultrasone sensoren die kunnen worden verstoord door schuim, damp,of vulturbulentie op het oppervlak van de vloeistof, een geleide golf radar stuurt zijn microgolf puls langs een fysieke staaf of kabel sonde die in de vloeistof dompelt.

De puls reist langs de sonde, reflecteert van het vloeistofoppervlak op het punt van impedantieverandering tussen lucht en vloeistof en keert terug naar de transceiver.Omdat het signaal langs de sonde reist in plaats van door de lucht boven de vloeistof., schuim, condensatie en langzaam bewegende dampen hebben een verwaarloosbaar effect op de meting.

Het viercijferige alfanumerieke LED-display van de evaluatie-eenheid LR7000 zorgt voor een constante aflezing van het gemeten niveau rechtstreeks op de sensor.het elimineren van de noodzaak om in het besturingssysteem in te breken om het werkelijke tankniveau te controleren tijdens de inbedrijfstelling of het oplossen van problemen.

Beide schakeluitgangen zijn onafhankelijk programmeerbaar setpoints, resetpoints en NO/NC polariteit via de knoppen aan het voorpaneel,met geen externe programmeertools voor de basisconfiguratie.

Belangrijkste specificaties

Modulair ontwerp: evaluatie-eenheid + sonde

De LR7000's scheiden van evaluatie-elektronica van de sonde is een technische keuze die zowel de installatie als het onderhoud vereenvoudigt.De evaluatie-eenheid met de elektronische apparatuur van de radartransceiver, display, programmeringsknoppen en M12 elektrische aansluiting worden boven de tank bevestigd op een handig toegangspunt.

De sonde loopt door de G3⁄4-procesverbinding naar beneden in de tank.

Omdat de sondes kunnen worden gesneden tot de exacte lengte die nodig is voor elke tank, is er geen dode zone aan de bodem veroorzaakt door een sonde die te lang is,en geen vermindering van het meetbereik omdat de sonde te vroeg eindigde.

Het snijpunt is het eindpunt van de reflectie; het snijden is een opzettelijk onderdeel van de installatieprocedure, geen wijziging.IFM specificeert de snijprocedure om een schoon eind te garanderen dat geen valse reflecties creëert.

Voor toepassingen waarbij de afmetingen van de tank veranderen een nieuwe tank vervangt een oudere, of de sensor wordt verplaatst de sonde kan worden afgesneden of vervangen zonder de evaluatie-eenheid te veranderen.

Deze modulairheid vermindert de totale kosten van aanpassing in installaties waar de tankconfiguratie periodiek wordt herzien.

Twee programmeerbare uitgangen

De LR7000 biedt twee onafhankelijk van elkaar configureerbare schakeluitgangen.de uitgang 1 geeft een "vulpomp ON" -signaal wanneer het niveau onder een minimale drempel (SP1) daalt;, en output 2 geeft een "overstromingwaarschuwing" wanneer het niveau een maximum bereikt (SP2).

Beide uitgangen zijn programmeerbaar als NO of NC, waardoor zowel actieve-hoge als actieve-lage logica mogelijk is zonder opnieuw bedrading.

De schakel-uitgangen worden rechtstreeks via de M12-aansluiting aangesloten op PLC-digitale invoerkaarten, relaismodules of procesbesturingsindicatoren.

Met een uitgangsstroomcapaciteit van 250 mA (per uitgang voor PNP-switching) aandrijft de LR7000 standaard automatiseringsbelastingen zonder versterker in de meeste installaties.

Toepassingsgebied: Water, oliën, koelmiddelen

IFM plaatst de LR7000 specifiek voor water, oliën,De meeste van deze soorten vloeistoffen hebben dielektrische eigenschappen die het meest betrouwbaar zijn bij het bedienen van geleide golven..

Vloeistoffen met zeer lage dielectrische constanten (minder dan ongeveer 1,5) verminderen de reflectieamplitude op het vloeistofoppervlak; water, koelwater,en de meeste industriële oliën zijn veel hoger dan deze drempel en produceren sterke reflecties over de hele lengte van de LR7000-sonde.

De G3⁄4"-procesverbinding is de standaard mannelijke draad die wordt gebruikt op industriële tanknootjes en zichtglaspoorten.Een draadloze spuitstuk in de tank top met een compatibele G3⁄4 "vrouwelijke draad neemt de LR7000 rechtstreeksVoor tanks met verschillende aansluitingsnormen zijn bij IFM adapters beschikbaar.

Veelgestelde vragen

V1: Moet de LR7000-sonde na het snijden naar lengte opnieuw worden gekalibreerd?

Om de sonde tot de benodigde tankdiepte te brengen, is het niet nodig de radarcircuits van de sensor te herkalibreren.

De evaluatie-eenheid is geprogrammeerd met de geïnstalleerde lengte van de sonde als referentieparameter.en de niveau-meting wordt berekend op basis van de positie van het reflectiepunt ten opzichte van deze referentie.

Na het snijden en installeren wordt de lengte van de sonde en de minimum/maximale niveaus door het voorpaneel ingevoerd de interne kalibratie van de sensor is fabrieksinstelling en hoeft niet te worden ingesteld.

V2: Kan de LR7000 het niveau meten in tanks met interne roermachines of roermixers?

Geleide golfradar is over het algemeen beter bestand tegen agitatie dan ultrasone niveau sensoren, omdat het signaal langs de sonde reist in plaats van door de lucht.rechtstreeks mechanisch contact tussen een draaiend roerblaad en de sonde moet worden vermeden..

Plaats de sonde in een zone van de tank waar de roerbladen niet binnenkomen typisch aan de tankwand tegenover de roermachine,of in een stilstaande buis of leidbuis indien de tankgeometrie onvermijdelijke roering in het hele vat veroorzaakt.

V3: Welke procestemperaturen kan de LR7000-sonde weerstaan?

De specificatie van de omgevingstemperatuur van 0 °C tot +60 °C verwijst naar de temperatuur bij de beoordelingsunit.De sonde zelf is geschikt voor hogere procestemperaturen ¢ raadpleeg het technische gegevensblad LR7000 van IFM voor de specifieke maximale procestemperatuurVoor processen met een verhoogde temperatuur, zoals warmwatersystemen, moet de procestemperatuur vóór de installatie worden bevestigd aan de hand van de specificatie van het proefmateriaal.

V4: Hoe zijn de twee schakelingsuitgangen geconfigureerd en kunnen zij hetzelfde setpoint delen?

Elke uitgang heeft zijn eigen onafhankelijke setpoint (SP1, SP2) en resetpoint (rP1, rP2), die via de knoppen van het frontpaneel in het programmeringsmenu kunnen worden geconfigureerd.Hoewel de typische toepassing voor verschillende acties verschillende drempelwaarden gebruikt (e).g., start- en overloopwaarschuwing).

Elke uitgang is onafhankelijk programmeerbaar als NO of NC. IO-Link-compatibele varianten in de LR-serie ondersteunen bovendien remote parametrisatie en processwaardeoverdracht als analoge gegevens.

V5: Is de LR7000 compatibel met het IO-Link-systeem van IFM voor afstandsbewaking?

De LR-serie van IFM omvat IO-Link-varianten die IO-Link-communicatie toevoegen voor realtime dataoverdracht op analoge niveau, remote parametrisatie,en diagnostische toegang via een IO-Link master.

Indien voor de toepassing een continue analogue-uitgang in plaats van een op instellingspunten gebaseerde schakeling vereist is, moet worden gecontroleerd of de specifieke LR7000-ordecode IO-Link-mogelijkheden bevat.of een IO-Link-variant uit de LR-serie overwegen.
