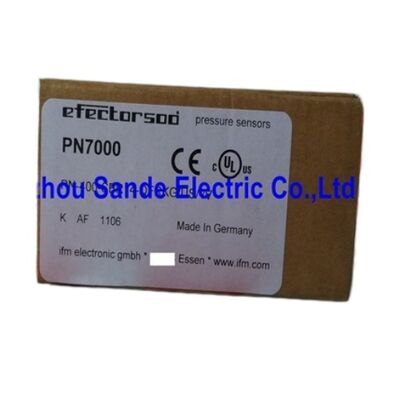

ifm PN7000 Druksensor G1/4 PN7000 PN7000

36VDC, PNP/NPN, G1/4 Buiten, M12, IP67, ±0,25% nauwkeurigheid

Overzicht

DeIFM PN7000is a 0–400 bar electronic pressure sensor from IFM's PN7000 series — the high-pressure member of a family that covers from vacuum/low pneumatic (PN7004's −1 to 10 bar) up through the demanding hydraulic pressures required by pressesMet een geïntegreerd scherm, PNP/NPN-configureerbare uitgang en G1⁄4" externe draad op een compact lichaam,de PN7000 wordt rechtstreeks in standaard hydraulische drukpoorten zonder adapters geïnstalleerd.

Vierhonderd bar (5,800 psi) is meer dan voldoende voor vrijwel alle industriële hydraulische systemen.Standaard hoogdrukhydraulica in spuitgieten bereikt doorgaans 200~350 bar tijdens de spuitgangMetalen stamppers werken vaak op vergelijkbare niveaus; koud isostatisch persen gaat hoger, maar het 400 bar bereik van de PN7000 dekt het merendeel van de hydraulische circuits van de productiemachine.

De sensor is geen precisie-proceszender met een uitgang van 420 mA voor analoge feedback het is een toestandsbewakings- en schakelapparaat,voorzien van schakeluitgangen voor hoge/lage druk alarmen, machine vergrendeling, en proces bevestiging.

De nominale druk van 600 bar en de minimale barstdruk van 1000 bar zorgen voor de mechanische veiligheidsmarges die geschikt zijn voor hydraulische werkzaamheden.

Hydraulische systemen veroorzaken drukverschuivingen. Een snelle sluiting van de klep veroorzaakt spikes die gelijkwaardig zijn aan een waterhamer.en de reactie van de drukverlichtingsklep is niet onmiddellijkDe behuizing van de PN7000 is bestand tegen deze transiënten die veel hoger liggen dan het normale werkbereik zonder schade aan het diafragma of zonder verschuiving.

Belangrijkste specificaties

400 bar, 1000 bar ontploffing ️ Hydraulische veiligheidsarchitectuur

De relatie tussen meetbereik, nominale druk en barstdruk bepaalt de veiligheidsarchitectuur van de sensor.Het meetbereik (0 ‰ 400 bar) is waar de sensor accuraat en gekalibreerd werkt..

De nominale druk (600 bar) is de maximale statische druk die de sensor kan weerstaan zonder beschadiging of zonder verschuiving van de verplaatsing.000 bar) is de drempel voor een catastrofaal storinggeval ­ de druk bij welke de sensorbehuizing mechanisch storing ondergaat.

De druk bij een ontploffing van 1000 bar is 2,5 keer de nominale druk en 2,5 keer het meetbereik ∙ een aanzienlijke veiligheidsmarge voor een hydraulische toepassing.Hoogdrukhydraulische systemen kunnen onmiddellijke drukpieken ondervinden die aanzienlijk hoger zijn dan hun bedrijfsdruk in de stationaire toestand tijdens afstoting van de belasting en sluiting van de kleppen.

De barstdruk van de PN7000 zorgt ervoor dat de sensor mechanisch intact blijft tijdens deze gebeurtenissen zonder explosie of risico op vloeistofinjectie.

Precisiteitsspecificatie BFSL vs LS

De BFSL-specificatie < ± 0,25% (Best Fit Straight Line) betekent dat elke gemeten waarde met minder dan ± 0 afwijkt.25% van de volledige schaal (400 bar = ±1 bar) vanaf de best passende rechte lijn door de kalibratiecurve van de sensor.

BFSL verwijdert het effect van nul- en spanverschuiving en vertegenwoordigt de intrinsieke niet-lineariteit en hysteresis van de sensor.

De <±0.5% LS (Least Squares) specification is slightly more conservative — it includes endpoint anchoring effects and represents the error a user would observe in an installation where the zero and span are not individually trimmed.

Veelgestelde vragen

V1: Heeft de PN7000 een analoge uitgang of alleen schakelende uitgangen?

De PN7000 is een schakeldruksensor. De uitgangen zijn PNP- of NPN-schakelcontacten die zich aan- of uitzetten bij programmeerbare instellingspunten, niet een continu analoog signaal (zoals 420mA of 010V).Het scherm toont de huidige druk waarde numeriek, maar deze meting verlaat de sensor niet als een continu analoog signaal voor een controller-invoer.

Als voor PID-besturing of gegevenslogging een continu analoog drukfeedbacksignaal vereist is, is een andere sensor met analoge uitgang (zoals een zender van 4 ′ 20 mA) nodig.

V2: Wat betekent G1⁄4" externe draad? Is dit compatibel met NPT-toebehoren?

G1⁄4" externe draad is een BSP (British Standard Pipe) parallelle draad met een mannelijke draad op de sensor.Het is niet compatibel met NPT-draad (National Pipe Taper), en ondanks vergelijkbare afmetingen zijn ze niet uitwisselbaar.

De hydraulische manifold of de buizeninstallatie moet een vrouwelijke G1⁄4" BSP draadpoort hebben om de PN7000 rechtstreeks aan te nemen.een adapter BSP-NPT is vereist.

V3: Hoe programmeer ik de schakelpunten op de PN7000?

Het programma van het instelpunt wordt uitgevoerd met behulp van de drukknoppen op de sensor en het geïntegreerde display.of MPaDe volledige programmeringsprocedure is beschreven in de IFM PN7000 bedieningshandleiding.

Er zijn geen externe hulpmiddelen, kabels of software vereist voor de basiskonfiguratie van het setpoint; IO-Link-interfaces zijn beschikbaar op sommige PN7000-varianten voor netwerkparametrisering.

Vraag 4: Kan de PN7000 worden gebruikt met hydraulische olie of is deze beperkt tot vloeistoffen op waterbasis?

De PN7000 is ontworpen voor hydraulische werkzaamheden, waaronder minerale olie, synthetische hydraulische vloeistoffen en water-glycol hydraulische vloeistoffen.

The sealing materials and housing should be verified against any unusual hydraulic fluid additives or synthetic fluid types that fall outside standard mineral oil composition — IFM's media compatibility documentation for the PN7000 provides guidance for specific fluids.

V5: Wat is de IP67-classificatie in het kader van de installatie van hydraulische machines?

IP67 betekent dat de sensor volledig stofdicht is en bestand is tegen tijdelijke onderdompeling tot 1 meter diepte.en toevallige overstromingen die zich voordoen rond hydraulische manifolds en cilinderverbindingen.

De M12-aansluiting moet volledig zijn gekoppeld om de IP67-classificatie bij de kabelingang te behouden.Altijd koppelen de M12 connector voordat de sensor wordt blootgesteld aan vloeistoffen.
