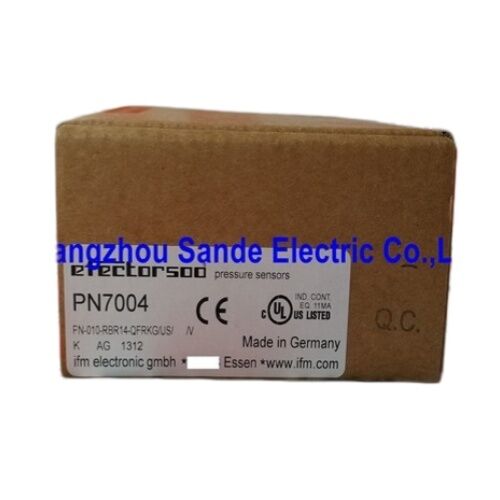

ifm Druksensoren PN7004 PN7004

IFM PN7004∙ Elektronische druksensor 010 bar, 1836VDC, 2x PNP/NPN-uitgangen, G1/4 intern, M12, IP65, 4-cijferig display

Overzicht

DeIFM PN7004is een elektronische druksensor met een bereik van -1 tot 10 bar, met twee onafhankelijk programmeerbare schakelingen, een geïntegreerd viercijferig alfanumeriek scherm,en een G1⁄4" vrouwelijke (interne) draadprocesverbindingBinnen de PN7000-serie van IFM, the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.

Het bereik van -1 tot 10 bar is het domein van pneumatische systemen en lage drukprocessen.

Compressluchtvoorzieningen voor industriële machines werken doorgaans bij 6 ∼8 bar; vacuümsproeiers voor zuiggrepen werken tussen 0 en -1 bar;koelwatercircuits draaien op 3 ∼ 8 bar, afhankelijk van de systeemhoogte en pompdruk.

De PN7004 verwerkt al deze met een enkel meetbereik en het geïntegreerde scherm biedt directe drukmetingen op het detectiepunt zonder extra instrumentatie.

Twee programmeerbare schakelingen zijn de meest praktisch waardevolle eigenschap van de PN7004 in vergelijking met eenvoudige drukschakelaars met één enkele uitgang.

In elk systeem dat zowel een regelaar als een alarmeringsinstelling nodig heeft, moet een compressor met een belasting van 5 bar en alarmen onder de 3 bar,een hydraulisch circuit dat een cyclus bij 60 bar en alarmen boven 80 bar mogelijk maakt de PN7004 vervangt twee afzonderlijke sensoren door één.

Beide setpoints controleren dezelfde drukverbinding; beide verbinden zich onafhankelijk van de PLC; beide schakelen op hun individueel geprogrammeerde drempelwaarden.

Belangrijkste specificaties

- 1 tot 10 bar Vacuüm door pneumatische

Het meetbereik vanaf -1 bar maakt de PN7004 rechtstreeks toepasbaar op vacuümtoepassingen zonder dat er een aparte sensor nodig is.vacuümvorming, en ontgassingstoepassingen werken tussen 0 en -0,95 bar gauge (bijna vol vacuüm).

The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.

Het bovenste bereik van 10 bar dekt het volledige spectrum van de pneumatische machinedruk.na-drukregelaars en verliezen, is de druk op het gebruikspunt 4·6 bar; hoge druk pneumatische toepassingen (sommige klemcylinders, pneumatische pers) bereiken 8·10 bar.

De PN7004 verwerkt dit alles zonder zijn meetbereik te overschrijden.

Bescherming tegen overbelastingen: 75 bar, 150 bar

75 bar-druk tegen een meetbereik van 10 bar is 7.51 overbelastingfactor.

Dit is de erkenning van de IFM dat zelfs pneumatische en hydraulische systemen met lage druk tijdelijke drukgebeurtenissen ondervinden die aanzienlijk hoger liggen dan hun normale werkingsbereikontladingen van de accumulator, en hydraulische cilinder eind-stop schokken alle genereren transiënten die het instelpunt meerdere malen kunnen overschrijden.

De 75 bar-druk zorgt ervoor dat de keramische meetcel van de PN7004 deze gebeurtenissen zonder verschuiving of blijvende schade kan overleven.

Veelgestelde vragen

V1: Wat is het verschil tussen PN7004 en PN7000, en hoe kies ik?

De PN7004 meet -1 tot 10 bar met IP65 en G1⁄4" interne (vrouwelijke) draad, bestemd voor pneumatische systemen, laagdrukhydraulica en instrumentlucht.De PN7000 meet 0­400 bar met IP67 en G1⁄4" externe (mannelijke) draad, voor hydraulische hoofdcircuits in hogedrukmachines.

Beide hebben dezelfde 18 ¢ 36V gelijkstroomtoevoer, PNP/NPN-uitgangen, M12-aansluiting en geïntegreerd display.de PN7000 of een variant van de middenklasse-PN-serie.

V2: Kan OUT2 op de PN7004 als een tweede onafhankelijke drukknop functioneren?

Ja, OUT2 kan worden geprogrammeerd als een tweede onafhankelijke schakeluitgang op een ander instellingspunt dan OUT1 of als een diagnostische uitgang die de interne status van de sensor aangeeft.Wanneer geconfigureerd als een tweede schakeluitgang, beide uitgangen schakelen onafhankelijk op hun respectieve geprogrammeerde instellingspunten, elk met zijn eigen hysterese-instelling.

Dit maakt de PN7004 gelijk aan twee onafhankelijke drukschakelaars met één uitgang die één meetpunt delen.

V3: De G1⁄4" verbinding is vermeld als interne draad welke hardware wordt de sensor aangesloten?

G1⁄4" interne (vrouwelijke) draad betekent dat de sensor een vrouwelijke stopcontact bevat waarin een mannelijke G1⁄4" BSP-toevoeging is aangesloten.of rechtstreekse bevestiging van de drukleiding van de machine moet aansluiten op de stopcontact van de sensor.

Veel hydraulische en pneumatische manifolden bieden vrouwelijke G1⁄4" poorten – de PN7000 (mannelijke draad) zou er rechtstreeks aan aansluiten, maar de PN7004 (vrouwlijke draad) vereist een mannelijke draad-fit of adapter.Controleer het verbindingsformaat bij de drukkraan van de machine voordat u bestelt.

V4: De PN7004 vervangt PB7024 en PN7024? Is dit een directe drop-in vervanging?

IFM vermeldt de PN7004 als een vervanging voor deze eerdere modellen, met compatibel meetbereik, uitgangstype en procesverbinding.De programmeringsinterface en het scherm verschillen van de oudere modellen.

De elektrische en mechanische installatie moeten in de meeste gevallen compatibel zijn.

V5: Is IP65 voldoende voor hydraulische machineomgevingen of is IP67 vereist?

IP65 is voor volledige stofbeheersing en bescherming tegen waterstralen vanuit elke richting ­ geschikt voor olie mist, koelmiddelsprenkels,en incidentele blootstelling aan vloeistoffen die typisch is voor hydraulische machineomgevingen.

IP67 (tijdelijke onderdompeling) is nodig wanneer de sensor onder water kan zijn of onderworpen kan zijn aan hoogdrukvloeistofoverstroming.

Voor de meeste pneumatische en hydraulische installaties waarbij de sensor in een machinekast of op een toegankelijke manifold is geplaatst, is IP65 voldoende.

Voor sensoren die zijn gemonteerd in putten, loopgraven of plaatsen waar vloeistofophoping mogelijk is, biedt IP67 extra bescherming.
