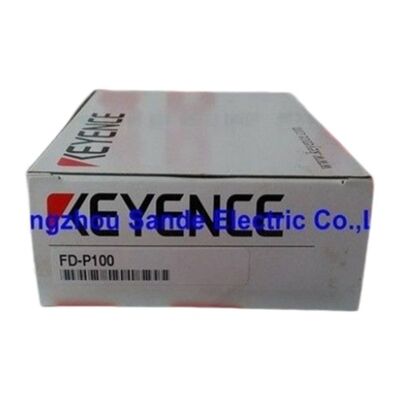

Keyence-stroomsensor FD-P100 FDP100 FD-P100

Keyence FD-P100 | Flow Pressure Sensor Head — Detectie van vloeistofstroming, PLC-compatibel, Inline montage

Overzicht

De Keyence FD-P100 is de sensorkopcomponent van Keyence's digitale flow sensor systeem met aparte versterker, die een stroombereik van 10 tot 100 liter per minuut dekt in vloeistofbewakingstoepassingen.

Het werkt als onderdeel van een geïntegreerd systeem: de FD-P100 sensorkop wordt direct in de stromingsleiding geïnstalleerd, terwijl een aparte versterkereenheid (FD-V70A voor DIN-rail of FD-V75A voor paneelmontage) op een handige locatie in het bedieningspaneel wordt gemonteerd — waardoor de elektronica weg blijft van de vloeistof, warmte en trillingen op het detectiepunt.

Deze gesplitste architectuur is het praktische voordeel van het ontwerp met aparte versterker.

De sensorkop zelf bevat geen elektronica die risico loopt door koelmiddelspray, procestemperatuur of mechanische trillingen. Zijn taak is puur vloeistofmechanisch: het genereren van het signaal dat de versterker verwerkt.

De versterker, gemonteerd in een gecontroleerde paneelomgeving, bevat het display, drempelvergelijkers, analoge uitgang en PLC-interface.

Ingenieurs die bekend zijn met Keyence's FD-serie zullen dit herkennen als dezelfde filosofie die wordt gebruikt in de hele FD-V productfamilie — sensor koppen afgestemd op versterkers, elk geoptimaliseerd voor hun respectieve operationele omgevingen.

In PLC-gebaseerde productiesystemen levert de FD-P100 de stromingsgegevens die PLC-programma's gebruiken voor koelcircuitbewaking, bevestiging van koelmiddelstroming voordat bewerkingsoperaties beginnen, procesvloeistofregeling en alarmgeneratie wanneer de stroming onder minimale veilige drempels daalt.

De NPN of PNP open-collector uitgangen van de versterker (afhankelijk van de versterkervariant) worden direct aangesloten op de digitale ingangsmodule van de PLC zonder tussenliggende signaalconditionering.

Belangrijkste specificaties

Architectuur met aparte versterker — Twee componenten, één systeem

De FD-P100 sensorkop en zijn bijpassende versterker vormen een systeem waarbij de fysieke scheiding tussen het detectiepunt en de regel elektronica het bepalende technische voordeel is.

In productieomgevingen waar de sensor dicht bij pompen, binnen machinebehuizingen, naast warmtebronnen of waar dan ook geplaatst moet worden dat elektronica blootstelt aan stress, maakt de gesplitste architectuur optimale sensorplaatsing mogelijk zonder de betrouwbaarheid van de versterker te compromitteren.

Het dubbele LED-display van de versterker biedt gelijktijdige zichtbaarheid van zowel de huidige stromingswaarde als de geprogrammeerde drempel — een praktische functie tijdens inbedrijfstelling (het nauwkeurig instellen van de drempel) en tijdens routineonderhoudscontroles (het bevestigen dat het proces binnen specificatie werkt zonder de machine te stoppen).

Het display wordt vijf keer per seconde bijgewerkt in normale werking, snel genoeg om kortstondige stromingsvariaties in realtime te zien.

Twee besturingsuitgangen van de versterker bieden onafhankelijke drempelbewaking — één uitgang kan "normale stroming bevestigd" signaleren, terwijl de tweede "stroming te laag, stop operatie" signaleert.

Deze dubbele uitgangscapaciteit dient voor veiligheidsinterlocktoepassingen waarbij bevestiging van zowel minimale als maximale stromingsgrenzen vereist is in één installatie.

Responstijd en analoge uitgang

De selecteerbare responstijd (0,5 tot 60 seconden) is geen beperking — het is een doelbewuste middelfunctie die bepaalt hoe snel de weergegeven en uitgangswaarden reageren op stromingsveranderingen.

Korte responstijden (0,5-1 seconde) zijn geschikt voor het detecteren van snelle stromingsonderbrekingen of -pieken.

Langere responstijden (5-60 seconden) middelen turbulentie-geïnduceerde fluctuaties in stabiele stromingstoepassingen, wat resulteert in een stabiel display en uitgang die geen valse alarmen veroorzaakt door momentane pulsen.

De analoge uitgang (via versterker), met een nauwkeurigheid van 0,5% van de volle schaal bij 20°C/25°C, vertaalt het volledige stromingsbereik van 10-100 L/min naar een proportioneel elektrisch signaal dat geschikt is voor PLC analoge ingangsmodules.

Dit continue signaal stelt toezichtsystemen in staat om stromingsgegevens in de loop van de tijd te volgen, cumulatief verbruik te berekenen en geleidelijke degradatie van pomp- of filterprestaties te detecteren als een progressieve trend in plaats van alleen te reageren op drempeloverschrijdingen.

PLC-integratie — Directe verbinding met controlesystemen

De versterker die is gekoppeld aan de FD-P100 is vanaf de grond opgebouwd als een PLC-veldapparaat.

Stroom wordt geleverd door de 24V DC veldvoeding van de PLC; de NPN of PNP uitgangslogica komt direct overeen met de polariteit van de PLC ingangskaart zonder adapters; de analoge uitgang wordt aangesloten op standaard 4-20 mA of spannings analoge ingangskanalen.

Er zijn geen signaalconverters, relaisinterfaces of tussenliggende versterkertrappen nodig tussen het FD-systeem en de PLC.

Voor procesbevestigingsinterlocks — waarbij een bewerkingscyclus niet kan beginnen totdat de koelstroming is geverifieerd — leest de PLC de stromingsstatusuitgang van de FD-versterker als een standaard digitale ingang.

Het machineprogramma wacht op "stroming bevestigd" voordat de volgende bewerking wordt goedgekeurd, precies zoals het zou doen met elke andere veldsensor.

Veelgestelde vragen

V1: De FD-P100 wordt beschreven als een "sensorkop" — waaruit bestaat het complete systeem?

De FD-P100 is alleen het inline detectie-element. Een compleet operationeel systeem vereist koppeling van de FD-P100 met een compatibele Keyence FD-V serie versterker: FD-V70A (DIN-rail, NPN uitgang), FD-V70AP (DIN-rail, PNP uitgang), FD-V75A (paneelmontage, NPN), of FD-V75AP (paneelmontage, PNP).

De versterker levert de 12-24V DC voeding, verwerkt het signaal van de sensor kop, stuurt het LED-display aan, genereert de schakeluitgangen en levert de analoge uitgang.

De sensor kop alleen produceert geen bruikbare output.

V2: Welke vloeistoffen zijn compatibel met de FD-P100?

De FD-serie is ontworpen voor industriële bewaking van vloeistofstroming, waaronder koelwater, snijkoelmiddelen, hydraulische oliën en algemene procesvloeistoffen. Compatibiliteit met specifieke chemicaliën, oplosmiddelen of vloeistoffen op hoge temperatuur moet worden bevestigd aan de hand van Keyence's compatibiliteitsgegevens voor de natte materialen van de FD-P serie voordat installatie plaatsvindt.

Voor agressieve chemicaliën of ultra-zuivere vloeistoffen waarbij materiaalcontaminatie een probleem is, bevestig de natte onderdelen materialen tegen de specificatie van de procesvloeistof.

V3: Hoe worden de stromingsdrempels ingesteld op de versterker?

De FD-V70A/V75A versterkers bieden drempelinstelling via knoppen op het voorpaneel, terwijl de huidige stromingswaarde op het LED-display wordt weergegeven.

Twee onafhankelijke drempelniveaus (boven- en onderlimiet) kunnen onafhankelijk worden geconfigureerd.

De versterker ondersteunt ook bankwisseling via externe ingang — een PLC kan kiezen uit maximaal vier vooraf geprogrammeerde drempelsets door bankingangen te schakelen, waardoor dezelfde sensor meerdere producten of procescondities kan bedienen zonder handmatige drempelinstelling.

V4: Waar is de nauwkeurigheidsfiguur van de analoge uitgang van 0,5% F.S. op gebaseerd?

De nauwkeurigheid van 0,5% van de volle schaal is van toepassing bij een vloeistoftemperatuur van 20°C en een omgevingstemperatuur van 25°C — de standaard referentiecondities voor de nauwkeurigheidsspecificatie van Keyence's FD-serie.

Bij andere vloeistof- of omgevingstemperaturen kunnen thermische effecten op zowel de sensor kop als de versterker elektronica iets grotere afwijkingen veroorzaken.

Voor stromingsbewakingstoepassingen die nauwkeurigheid vereisen over een breed temperatuurbereik, evalueer de temperatuurcoëfficiënt specificatie van de versterker en het verwachte bedrijfstemperatuurbereik.

V5: Kan de FD-P100 zowel de stromingssnelheid als de druk tegelijkertijd detecteren?

De FD-P100 is een sensor kop voor stroming. Drukmeting vereist een aparte druksensor.

De "P100" aanduiding in het stromingsbereik geeft de maximale stromingssnelheid (100 L/min) aan in plaats van een drukmeetfunctie.

Voor gelijktijdige stromings- en drukmeting is een aparte druktransmitter of -schakelaar aangesloten op dezelfde PLC de standaardaanpak.
