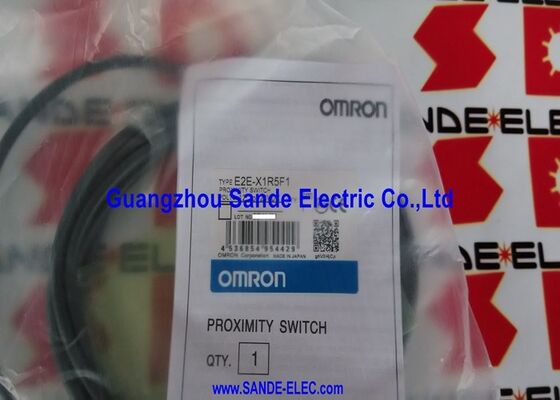

Omron-nabijheidsschakelsensor E2E-X1R5F1 E2EX1R5F1
Productoverzicht
DeOmron E2E-X1R5F1is een afgeschermde M8-inductieve nabijheidssensor in de E2E-serie, die een PNP-uitgang op een 3-draadcircuit produceert.en roestvrij staal behuizing combineren in een pakket dat draden in een M8 gat om de snelste te behandelen, de strengste detectietaken in het E2E-standaardbereik.
De 2 kHz-prestatiespecificatie onderscheidt dit model van de meeste M8-sensoren.detecteren gaten in roterende schijven bij meerdere duizenden RPM, of het opnemen van afzonderlijke slots op encoder schijven waar langzamere sensoren zou samenvoegen detecties in continue output.
De roestvrijstalen behuizing zorgt voor duurzaamheid van het materiaal voor toepassingen waar M8-sensoren meestal worden ingezeten detectiepunten binnen de werkgebieden van de machine waar het koelmiddel, chips en incidentele mechanische aanraking zijn normale omstandigheden.
Belangrijkste specificaties
| Parameter |
Waarde |
| Afstandsmeting |
1.5 mm (± 10%) |
| Afstand instellen |
0-1,2 mm |
| Huizen |
M8 × 1 mm, afgeschermd, roestvrij staal |
| Output |
PNP, NO, 3-draad |
| Voedingsspanning |
12-24V gelijkstroom (10-40V werkend) |
| Huidig verbruik |
13 mA max. |
| Schakelcapaciteit |
0-200 mA |
| Reactiefrequentie |
2 kHz |
| Standaarddoel |
van ijzer 8 × 8 × 1 mm |
| IP-classificatie |
IP67 |
| Werktemperatuur |
-40°C tot +85°C |
| Huismateriaal |
SUS (roestvrij staal) |
| Bescherming |
Overspanning, kortsluiting, omgekeerde polariteit |
Ontwerpkenmerken van de geschilderde M8
De beschermde constructie concentreert het elektromagnetische veld rechtstreeks naar voren vanaf het detectiekantje, waardoor de installatie in metalen beugels zonder vermindering van de 1,5 mm detectieafstand mogelijk is.Het omringende metaal absorbeert niet het vooruitgeprojecteerde veld, waardoor de installatie in een ingebouwde ruimte in beschermende metaalwerkzaamheden mogelijk is zonder dat de detectie wordt aangetast.
De M8-draad en de slotmoer zorgen voor een fijne axiale aanpassing na de eerste montage, waardoor de splitsing nauwkeurig kan worden ingesteld voordat de slotmoer wordt gespannen.Voor het detecteren van onderdelen die kleiner zijn dan het standaarddoelwit van 8 mm, moet de werkelijke schakelafstand met het specifieke doel worden gemeten om een betrouwbare detectie te bevestigen.
Performance-kenmerken
Bij een gemiddelde responsfrequentie van 2 kHz verwerkt de E2E-X1R5F1 tot 2000 detectiecycli per seconde.De werkelijke detectiesnelheden moeten worden gehandhaafd binnen 50-70% van de maximale 2 kHz (ongeveer 1 kHz)., 000-1,400 gebeurtenissen per seconde).
Het werkbereik van 10-40V gaat verder dan het typische werkbereik van 10-30V.voor 24V-systemen met een ruime tolerantie en voor af en toe 36V-nominale industriële voedingsmiddelen die in installaties voor retrofit worden gebruikt.
Vaak gestelde vragen
V1: Wat is het verschil tussen de E2E-X1R5F1 (PNP) en de E2E-X1R5E1 (NPN)?
Beide zijn M8-beschermde 3-draad sensoren met identieke fysieke constructie, 1,5 mm sensorafstand, 2 kHz-frequentie en IP67-bescherming.terwijl E1 de NPN (sinking) -uitgang aangeeftSelecteer F1/PNP voor PNP-input PLC-kaarten (Europese standaard) en E1/NPN voor NPN-inputkaarten (Japanse/Oost-Aziatische standaard).
V2: Het onderdeel staat op de lijst als verouderd, kan ik het nog steeds kopen en is er een directe vervanging?
Verouderde status betekent dat Omron de productie heeft stopgezet, maar overtollige en gerenoveerde voorraden blijven beschikbaar.Omrons huidige equivalent in de E2E-serie is de E2EW- of E2ER-serie met gelijkwaardige M8-beschermde PNP-specificatiesControleer de kleurcodering van de kabel, het type aansluiting en de voedingsspanningsvereisten vóór vervanging.
V3: De schakelcapaciteit is vermeld als 0-200mA. Is er een minimale stroomvereiste?
In tegenstelling tot 2-draad sensoren heeft de 3-draad PNP-uitgang van de E2E-X1R5F1 geen minimale belastingstroomvereiste.De maximale 200 mA is de absolute bovengrensIn continu aangedreven toepassingen dient een aanhoudende werking in de buurt van deze grens te worden vermeden.
V4: Wat betekent het temperatuurbereik van -40°C tot +85°C voor hete machineomgevingen?
Dit bereik vertegenwoordigt de omgevingstemperatuur die het sensorlichaam kan weerstaan terwijl het voldoet aan de sensorspecificaties.85°C verwijst naar de luchttemperatuur van de kast op de plaats van de sensor niet de oppervlaktetemperatuur van de bevestigingsbeugels of werkstukken. Controleer de werkelijke omgevingstemperatuur tegen deze limiet in verwarmde omgevingen.
V5: Het standaard detectie-object is 8×8×1mm ijzer. Wat gebeurt er met kleinere doelen?
Kleine doelen hebben minder oppervlakte voor het elektromagnetische veld van de sensor, waardoor de stroom terug naar de spoel wordt verminderd en de sensorafstand effectief wordt verkort.meet altijd het werkelijke schakelpunt met het specifieke doel en stel de werkruimte goed binnen de gemeten schakelafstand.
