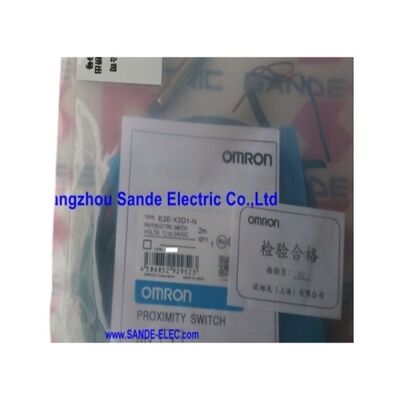

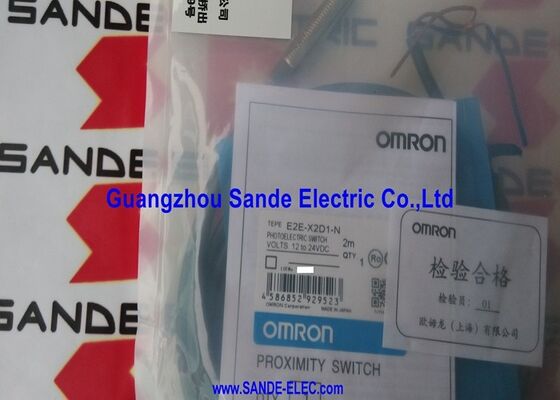

Omron Proximity Switch E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N. Inductieve nabijheidssensor M8 afgeschermd, 2mm NO, DC 2-draad, 1030VDC, 1.5kHz, IP67, oliebestendige 2m kabel.

Overzicht

DeOmron E2E-X2D1-Nis een afgeschermde M8-inductieve nabijheidssensor, bedraad als een DC 2-draad normaal open apparaat, met een sensorafstand van 2 mm en een schakelfrequentie van 1,5 kHz.Het DC 2-draad circuit betekent slechts twee draden de sensor verbindt in serie met de belasting tussen de DC positieve voeding en de terugkeerWanneer een metaaldoel in het 2 mm-sensorveld komt, leidt het interne uitgangscircuit en stroom stroom door de belasting.

De aantrekkingskracht van DC 2-draad sensoren ligt in hun eenvoudigheid van installatie.vermindert het aantal connectorpen, en vereenvoudigt de bedrading van de panelen.

De afweging tussen een minimale belastingstroom van 3 mA en een leeglopende stroom van 0,8 mA is in de meeste automatiseringsinstallaties beheersbaar.

Standaard 24V gelijkstroom PLC-invoerkaarten trekken ruim boven de 3 mA in de ON-toestand en het lek van 0,8 mA valt ruim onder de aanstallingsdrempel van de ingang,het maken van de E2E-X2D1-N een eenvoudige drop-in voor conventionele machine sensor posities.

De behuizing van roestvrij staal (SUS303) en het oliebestendige PBT-gevoelsoppervlak zijn geen toevallige materiaalkeuzes.

In werktuigmachine toepassingen waar de sensor zijn leven doorbrengt omringd door snijkoeling en olie mist,de behuizing moet bestand zijn tegen chemische aanvallen die conventionele messing- of zinkbehuizingen binnen enkele maanden corroderen.

In combinatie met de IP67+ oliebestendige afdichting komt de materiaalspecificatie van de E2E-X2D1-N overeen met de werkelijke chemische omgeving van machinewerktuiginstallaties waar deze het meest wordt gebruikt.

Belangrijkste specificaties

DC 2-draad NO De serie-verbindingscircuit

In het DC 2-draadcircuit zit de sensor in serie tussen de voedingspositieve en de belasting.geen stroomstroom door de belasting.

Wanneer het doel wordt gedetecteerd (sensor ON), leidt de transistor en stroomstroom van de voeding door de uitgangsfase van de sensor, door de belasting en terug naar normaal.

Twee praktische implicaties volgen rechtstreeks uit dit circuit.

The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.

Het lek van 0,8 mA mag niet hoger zijn dan de drempel van de OFF-toestand van de aangesloten PLC-invoer; zo ja, dan wordt de ingang continu ON weergegeven, ongeacht de aanwezigheid van het doel.Standaard industriële PLC-invoeringen verwerken beide beperkingen zonder problemen: hun minimale ON-stroom overschrijdt 3 mA en hun OFF-drempel negeert gemakkelijk 0,8 mA.

De aanduiding "met polariteit" betekent dat de twee sensorkaders een positieve en een negatieve rol hebben  zij zijn niet uitwisselbaar.Maar..., de overspanningsonderdrukker in het beschermingscircuit van de E2E-X2D1-N voorkomt blijvende schade door korte polariteitsomkering, waardoor de bedradingsfout kan worden gecorrigeerd zonder vervanging van de sensor.

1.5 kHz-respons Mid-speed detectiecapaciteit

Bij 1,5 kHz voltooit de E2E-X2D1-N 1500 volledige detectiecycli per seconde.en onderdelencontroles in assemblagepunten, deze reactiesnelheid is comfortabel sneller dan elke mechanische gebeurtenis die de sensor moet volgen.

Voor toepassingen waarvoor het tellen van de pulsen van snel draaiende tandwielen of encoder schijven vereist is, stelt 1,5 kHz een praktische limiet:betrouwbare telling vereist dat elk doelgebeuren ten minste één volledige schakelperiode inneemt, wat bij 1,5 kHz betekent dat doel passerende snelheden tot ongeveer 750 gebeurtenissen per seconde schoon kunnen worden opgelost.

Beschermde vloeibevestiging Maximale flexibiliteit van de installatie

De beschermde constructie concentreert het elektromagnetische veld naar voren van het detectiekantje, waardoor laterale veldverlenging wordt voorkomen die door het omringende metaal in een installatie met spoelmontage zou worden geabsorbeerd.De E2E-X2D1-N draad in standaard M8 × 1 mm montage gaten en wordt bevestigd met de geleverde M8 slot moeren, waarbij de sensoroppervlakte in de omringende metalen beugel is geplaatst.Dit beschermt het detectievlak tegen rechtstreeks mechanisch contact in toepassingen waarbij doelwitten van de zijkant worden benaderd of waar de installatieruimte beperkt is.

Veelgestelde vragen

V1: Hoe verschilt de E2E-X2D1-N (NO) van de E2E-X2D2-N (NC) versie?

De twee sensoren zijn elektrisch identiek in constructie, behuizing en sensorafstand.de D1-variant (NEE) heeft de uitgangstransistor OFF (circuit open) wanneer hij in lege toestand is en ON wanneer het doel wordt gedetecteerd; de D2-variant (NC) is de omgekeerde uitgang die wordt geleid wanneer het apparaat in rust staat en opent wanneer het doel wordt gedetecteerd.selecteer NC voor storingsvrije toepassingen of omgekeerde logica-circuits waarbij "doel afwezig = circuit actief". "

Vraag 2: De lekstroom is 0,8 mA – veroorzaakt dit een valse uitslag op mijn PLC-invoer?

Voor de overgrote meerderheid van de industriële PLC-invoerkaarten ligt 0,8 mA ver onder de minimale drempel van de aan-stadiumstroom (typisch 2 ̊5 mA).

De input blijft in de OFF-toestand wanneer er 0,8 mA door stroomt zonder dat het doelwit aanwezig is.

Bij gebruik van een ongewoon gevoelige ingang met een zeer lage ON-drempel, een bypassweerstand (5.6 kΩ tot 10 kΩ) die parallel met de PLC-invoer is aangesloten, zal de lekstroom afleiden en elke valse activering voorkomen.

Vraag 3: Het standaard detectie-object is ijzer 12 × 12 × 1 mm. Wat gebeurt er met kleinere doelen?

De sensorafstand van 2 mm wordt gekenmerkt voor de ijzeren testplaat van 12 × 12 × 1 mm.Kleine doelgebieden geven minder elektromagnetische stroom terug naar de sensorspoel en produceren kortere effectieve sensorafstanden.

Voor M8-sensoren moet het doelgebied idealiter gelijk zijn aan of groter zijn dan het oppervlak van de sensor (cirkel met een diameter van ongeveer 8 mm).een 4 × 4 mm doelwit, ongeveer 70%.

Het werkelijke schakelpunt moet altijd worden gemeten met de specifieke doelmatige afmetingen in de installatieomstandigheden voordat de mechanische bevestigingspositie wordt bevestigd.

V4: Kan de E2E-X2D1-N werken met een gelijkstroomvoorziening van 12 V?

Ja, het werkspanningsbereik is 10-30V DC, wat zowel 12V als 24V DC voedingen dekt.

Bij 12 V stroomtoevoer vermindert de restspanning van de transistor van de sensor de effectieve belastingspanning ¢ zorgt ervoor dat de belasting betrouwbaar werkt bij deze verlaagde spanning.

voor PLC-invoerkaarten die speciaal zijn ontworpen voor 24 V-invoer,controleert of de verlaagde voedingsspanning nog steeds voldoet aan de minimale ON-spanning van de ingang op de ingangspoort na rekening te hebben gehouden met de kabelverlies en de restspanning van de sensor;.

V5: De IP-classificatie is IP67 plus "oliebestendige"? Wat voegt de oliebestendige aanduiding toe?

Omron's "oliebestendige" bedrijfsstandaard breidt de afdichtingsvalidatie uit tot snijoliën,hydraulische oliën, en koelmiddelen voor metaalbewerking ­ vloeistoffen die chemisch verschillen van water en die de afdichtingsmaterialen anders aanvallen.

De roestvrijstalen behuizing en het PBT-gevoelsoppervlak, gecombineerd met de oliebestendige afdichting,de E2E-X2D1-N kwalificeren voor werktuigmachineomgevingen waarin een aanhoudende blootstelling aan olie de normale toestand is gedurende de gehele levensduur van de sensor;.
