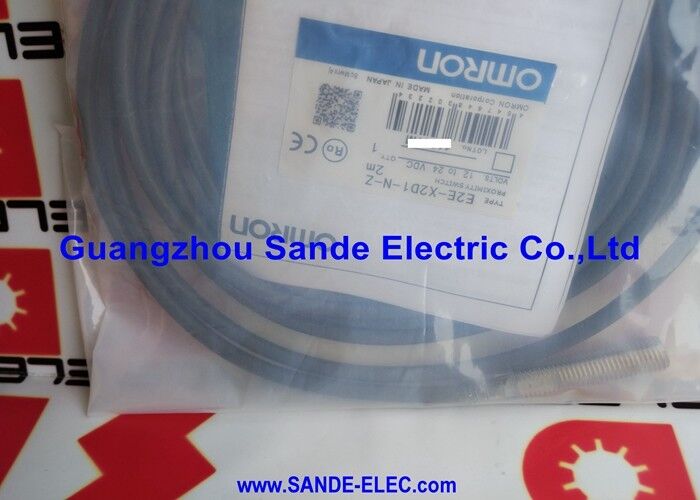

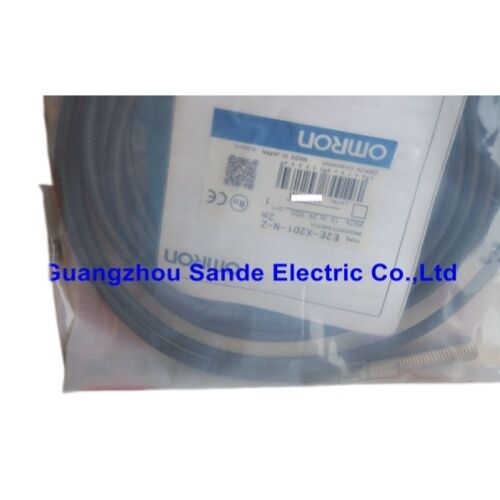

Omron-nabijheidsschakelsensor E2E-X2D1-N-Z E2EX2D1NZ

Omron E2E-X2D1-N-Z | Inductieve naderingsschakelaar — M8, 2mm, NPN 2-draads NO, 10–30VDC, 1.5kHz, Roestvrij staal, IP67

Overzicht

De Omron E2E-X2D1-N-Z is een afgeschermde M8 inductieve naderingsschakelaar met een behuizing van roestvrij staal, een detectieafstand van 2 mm en een NPN 2-draads normaal open uitgang op kabeluiteinden.

De schakelfrequentie van 1,5 kHz — de specificatie die het meest direct opvalt — plaatst deze in een prestatiecategorie boven standaard M8-sensoren, waardoor het de juiste keuze is wanneer de detectiesnelheid hoger is dan wat een conventionele naderingsschakelaar kan bijhouden.

Klein, snel en van roestvrij staal.

Deze drie kenmerken definiëren gezamenlijk de toepassingsruimte die deze sensor inneemt.

De M8 × 1 mm schroefdraad past in gaten waar een M12 of M18 sensor niet in past — krappe montageplaatsen, smalle geleiderails, kleine robotgereedschappen, instrumentenpanelen met beperkte ruimte. De behuizing van roestvrij staal is bestand tegen corrosieve en schurende omgevingen waar kleinere sensoren vaak worden ingezet.

En 1,5 kHz staat voor 0,67 ms per schakelcyclus — de reactiesnelheid die nodig is wanneer de cyclussnelheid van de machine de mogelijkheid van een langzamere sensor om individuele gebeurtenissen te volgen zou overtreffen.

Het 2-draads NPN-circuit brengt de ontwerpsimplificatie van een tweedraadsverbinding naar de M8-categorie: twee geleiders naar de sensor, in serie geschakeld met de belasting tussen de positieve voeding en de retour.

Geen aparte voedingsgeleider. De LED-indicator biedt visuele bevestiging van de uitgangstoestand bij de sensorbehuizing — een hulpmiddel voor inbedrijfstelling en probleemoplossing dat helpt bij het bevestigen van detectie zonder dat een multimeter bij de belasting nodig is.

Belangrijkste specificaties

Roestvrij staal bij M8 — Gebouwd voor veeleisende installaties in kleine ruimtes

Een behuizing van roestvrij staal is niet universeel in de M8-sensoren-categorie — messing met nikkelplating is gebruikelijker, en sommige M8-sensoren gebruiken kunststof behuizingen.

De behuizing van roestvrij staal van de E2E-X2D1-N-Z is bedoeld voor omgevingen waar M8-sensoren het meest waarschijnlijk worden geïnstalleerd: in gereedschappen en armaturen die vaak worden gehanteerd, in zones met veel spuitende koelvloeistof, in apparatuur die grenst aan voedsel waar reinigingsregimes agressief zijn, en in toepassingen waar de sensorbehuizing in contact kan komen met passerende werkstukken of gereedschapswijzigingen.

De roestvrijstalen behuizing behoudt zijn oppervlakteconditie onder aanhoudende chemische blootstelling en mechanisch contact dat een vergulde messing behuizing na maanden gebruik zichtbaar zou aantasten. Dit is niet alleen cosmetisch belangrijk, maar ook functioneel: een gecorrodeerde of gepitte behuizingsoppervlakte bij het detectiegebied kan de uniformiteit van het elektromagnetische veld beïnvloeden en, in extreme gevallen van degradatie, de detectieafstand.

De behuizing van roestvrij staal behoudt de dimensionale en oppervlakte-integriteit gedurende de levensduur van de sensor met minimaal onderhoud.

IP67-bescherming bij M8 is consistent met de gebruiksscenario's van de sensor — de detectieafstand van 2 mm betekent dat de sensor altijd zeer dicht bij het doel wordt geïnstalleerd, meestal binnen de werkzone van de machine waar blootstelling aan koelvloeistof, spanen en reinigingsvloeistof realistisch is.

1,5 kHz — De Frequentie-casus

Standaard M8 inductieve sensoren schakelen doorgaans bij 200–800 Hz. De 1,5 kHz frequentie van de E2E-X2D1-N-Z — een volledige schakelcyclus elke 0,67 ms — maakt betrouwbare detectie mogelijk in toepassingen waar sensoren met een lagere frequentie niet kunnen dienen. Twee voorbeelden maken dit concreet.

Op een roterende indexeertafel met 48 indexposities die op 20 indexen per seconde draait, moet de sensor die elke indexpositie detecteert 20 keer per seconde schakelen — 20 Hz, triviaal binnen de capaciteit van elke sensor.

Maar als dezelfde machine wordt gebruikt om individuele tanden op een 200-tandige encoder-schijf op de aandrijfas te detecteren, is de tand-doorgangsnelheid op volle snelheid 200 × (tafel-omwentelingen per minuut).

Bij 100 omwentelingen per minuut van de aandrijfas is dat 20.000 tand-gebeurtenissen per minuut — 333 gebeurtenissen per seconde, of 333 Hz. Bij 200 omwentelingen per minuut verdubbelt dit tot 667 Hz. De E2E-X2D1-N-Z met 1,5 kHz kan 667 Hz tanddetectie aan met een 2× veiligheidsmarge en dekt aandrijfasnelheden tot 450 omwentelingen per minuut bij 200 tanden voordat de limiet van de sensor wordt bereikt.

Het tweede geval is het tellen van kleine onderdelen op snelle transportbanden, waar individuele componenten met snelheden van honderden per seconde langs het sensorvlak passeren.

Hier geeft de combinatie van een detectieafstand van 2 mm — wat een zeer kleine detectievlek impliceert die elke kleine component schoon zonder overlapping vastlegt — en een schakelfrequentie van 1,5 kHz betrouwbare tellingen van individuele onderdelen bij doorvoersnelheden die standaard sensoren zouden samenvoegen tot een continu AAN-signaal.

Veelgestelde vragen

V1: De uitgang is "NPN 2-draads" — hoe wordt dit aangesloten op een PLC-ingang?

Tweedraads NPN: sluit de positieve draad van de sensor aan op de positieve DC-voeding, en de negatieve (uitgangs)draad van de sensor in serie met de PLC-ingang naar de gemeenschappelijke voeding. Wanneer een doel wordt gedetecteerd, geleidt de sensor via de belasting (PLC-ingang naar gemeenschappelijk).

De sensor zal een kleine lekstroom in de uit-stand hebben die door de PLC-ingang loopt, zelfs wanneer er geen doel aanwezig is — controleer of deze lekstroom onder de inschakeldrempel van de PLC-ingang ligt om valse uitgangen te voorkomen. Als de lekstroom een valse AAN veroorzaakt, voeg dan een parallelle weerstand toe over de PLC-ingang (doorgaans 5,6–10 kΩ) om de lekstroom onder de drempel te leiden.

V2: Is een detectieafstand van 2 mm voldoende voor praktische machine-toepassingen, of is dit te kort?

Twee millimeter is ontworpen voor detectiescenario's waarbij de sensor in zeer krappe mechanische spelingen moet worden geïnstalleerd en het doel betrouwbaar passeert binnen 1–1,5 mm van het sensorvlak.

Typische toepassingen zijn onder meer het detecteren van kleine metalen onderdelen in armaturen, het bevestigen van de aanwezigheid van pinnen, schroeven of inzetstukken in assemblagepallets, en het detecteren van dunne metalen kenmerken (sleuven, randen, gaten) op roterende componenten.

De zeer korte detectieafstand is een kenmerk, geen beperking — het geeft scherpe aan/uit-overgangen met minimale hysteresis en voorspelbare detectiegrenzen in krappe mechanische arrangementen.

V3: Vereist de M8 roestvrijstalen behuizing speciale montagetools?

Standaard M8 × 1 mm metrische borgmoeren en borgringen worden gebruikt — dezelfde gereedschapsmaat als elke M8-bevestiging. Roestvrijstalen borgmoeren worden aanbevolen om de corrosiebestendigheid van de behuizing te evenaren en galvanische problemen bij het schroefdraadinterface in natte omgevingen te voorkomen.

Draai de borgmoeren handvast plus ongeveer 1/4 slag met een moersleutel — overmatig koppel op M8 roestvrijstalen schroefdraad riskeert vastlopen. Breng anti-seize compound aan op de schroefdraden bij roestvrij-op-roestvrij installaties om vastlopen van de schroefdraad tijdens toekomstige verwijdering te voorkomen.

V4: Bij een schakelfrequentie van 1,5 kHz, wat is de maximale snelheid van een metalen doel dat deze sensor betrouwbaar kan detecteren?

De maximale detectiesnelheid hangt af van zowel de frequentie als de doelgrootte. Bij 1,5 kHz is de minimaal detecteerbare pulsbreedte ongeveer 0,33 ms. Om een doel betrouwbaar te detecteren, moet het minimaal één volledige schakelcyclus binnen het detectieveld blijven.

Een doel van 2 mm dat het sensorvlak passeert met 1 m/s, bezet het veld gedurende ongeveer 2 ms — ruim binnen de cyclustijd van 0,67 ms. Bij 10 m/s bezet het doel van 2 mm het veld gedurende 0,2 ms, wat korter is dan één cyclus — de sensor kan het missen.

Voor kleine, snel bewegende doelen, verifieer de combinatie van doelgrootte en snelheid tegen de reactietijd specificatie van de sensor voordat u zich committeert aan de installatie.

V5: Kan de E2E-X2D1-N-Z worden geïnstalleerd in een roestvrijstalen beugel zonder de detectieafstand te verminderen?

Als afgeschermde sensor kan de E2E-X2D1-N-Z vlak in een metalen beugel — inclusief roestvrij staal — worden gemonteerd zonder dat het omringende metaal de detectieafstand van 2 mm vermindert. De interne afscherming beperkt het veld tot de voorwaartse richting.

Zorg ervoor dat de borgmoer de sensor stevig genoeg klemt, zodat trillingen tijdens machinebediening de axiale positie niet kunnen losmaken, aangezien zelfs 0,5 mm sensorbeweging bij een nominale detectieafstand van 2 mm een verandering van 25% in de detectiekloof vertegenwoordigt.
