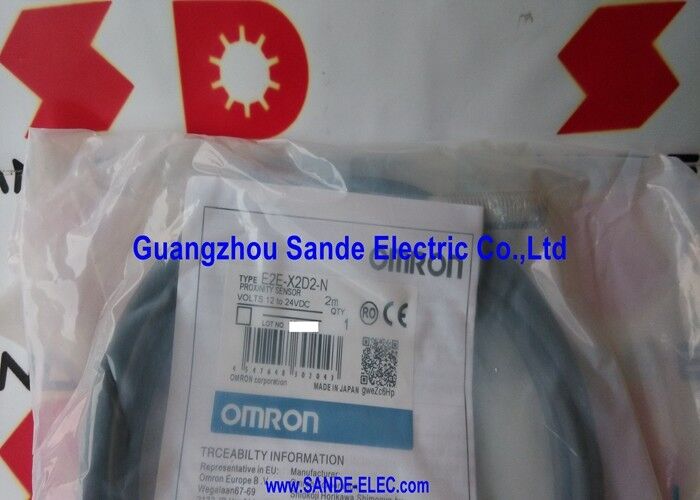

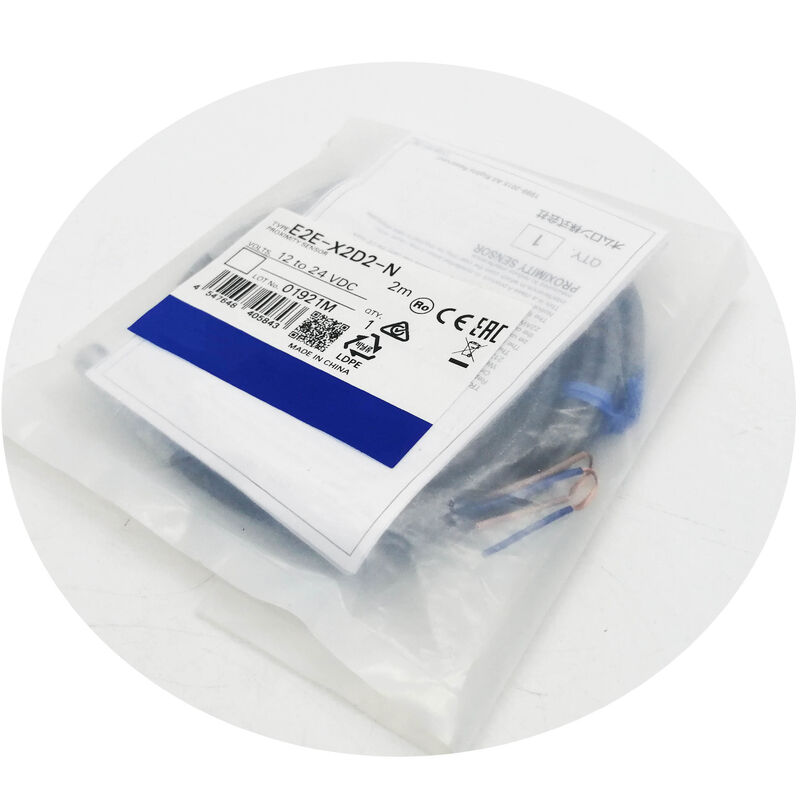

Omron Proximity-nabijheidsschakelaar E2E-X2D2-N E2EX2D2N

Omron E2E-X2D2-N. Inductieve nabijheidssensor M8 afgeschermd, 2mm NC, DC 2-draad, 1030VDC, 1.5kHz, roestvrij staal, IP67 oliebestendige, 2m kabel.

Overzicht

DeOmron E2E-X2D2-Nis de normaal gesloten variant van de E2E M8 afgeschermde 2 mm DC 2-draad sensor de fysieke tweeling van de E2E-X2D1-N in alle opzichten behalve de logische uitgangsstaat.

Waar de D1-variant haar circuit opent wanneer er geen doelwit aanwezig is en sluit wanneer er een doelwit wordt gedetecteerd, leidt de D2-variant wanneer hij in rust staat en opent wanneer het doelwit nadert.

Deze omkering van NC in plaats van NO verandert niets aan de fysieke constructie van de sensor, de afstand, het behuizingsmateriaal of de installatie.Maar het verandert fundamenteel hoe de sensor zich integreert in een besturingscircuit..

NC-sensoren hebben een inherente storingsveilige eigenschap die NO-sensoren niet hebben.stroomverlies produceert hetzelfde signaal als "doel gedetecteerd"Het circuit gaat open.

Voor veiligheidsvergrendelingen en de bewakingsbewaking van de machine is dit het wenselijke gedrag: elke storing zorgt ervoor dat de machine een open circuit ziet,die door de besturingslogica wordt behandeld als een beschermde of onveilige toestand en reageert door de machine te stoppen.

Een normaal geopend circuit daarentegen faalt in de tegenovergestelde toestand - een open circuit dat de machine zou kunnen interpreteren als "geen doelwit aanwezig, veilig om door te gaan".

In de werktuigmachinepraktijk is de E2E-X2D2-N geschikt wanneer de afwezigheid van een doel een actief (geïntegreerd) uitgangssignaal moet produceren: bevestiging met gesloten beveiliging, detectie met niet-geclampte armaturen,door-full-retracted verificatie, en bevestiging van het draaien van de chipconveyor wanneer de uitgang met energie de normale toestand is en een uitgang zonder energie een afwijking aangeeft.

Belangrijkste specificaties

NC vs. NO

De keuze tussen NC en NO is een beslissing van het besturingsontwerp voordat het een beslissing van de selectie van de sensor is.

Als het antwoord is "doel aanwezig = output ON" standard positiebevestiging, gedeeltelijke aanwezigheid verificatie, detectie aan het einde van de slag gebruik de NO-variant (E2E-X2D1-N).Doelwitdetectie sluit het en activeert de lading..

Indien het antwoord is "doel afwezig = output ON" Doelwit detectie opent het en de-energie van de lading, dat door het PLC-programma wordt geïnterpreteerd als een toestandverandering.

In de NC-configuratie verricht de sensor zijn detectiewerk omgekeerd: wanneer de beveiliging of deur zich in de veilige (gesloten/aanwezig) positie bevindt, bevindt het doel (op de deur/beveiliging gemonteerd) zich in het detectieveld,de uitgang van de E2E-X2D2-N is geopend en de PLC-invoer luidt OFF.

Dit lijkt contra-intuïtief, maar is de standaard veiligheidssluiting benadering de PLC programma bevestigt de veiligheid door te verwachten dat de ingang is OFF,en elke toestand die het circuit opent (inclusief kabelfout) produceert dezelfde OFF-lezing.

Rustvrijstalen behuizing in machine-gereedschapsmiddelen

De SUS303 roestvrijstalen behuizing van de E2E-X2D2-N is bestand tegen de gecombineerde chemische aanval van alkalische watergebaseerde snijkoelmiddelen (die messing aanvallen), nette snijoliën,verontreiniging door hydraulische vloeistoffen, en de reinigingsmiddelen die worden gebruikt bij het onderhoud van machines.

Messingbehuizingen met nikkelplating verdragen kortdurende blootstelling goed, maar kunnen in lange tijd onderdompeling in koelmiddelen, met name bij hoogconcentreerde alkalische koelmiddelen, corrosie veroorzaken.

Roestvrij staal elimineert deze storingsmodus, die van belang is in sensorinstallaties die naar verwachting jarenlang zonder vervanging continu zullen werken.

The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.

PBT behoudt zijn dimensionale stabiliteit en oppervlakte gladheid in oliën en koelmiddelen die zachtere kunststoffen zouden opzwellen of afbreken,het behoud van de meetvlakgeometrie die de nauwkeurigheid van de luchtkloof van de sensor bepaalt gedurende de levensduur ervan.

Veelgestelde vragen

V1: In de NC-configuratie, wat leest de PLC-invoer af wanneer de E2E-X2D2-N is geïnstalleerd en aangesloten, maar geen doel in bereik is?

Wanneer de E2E-X2D2-N-uitgangstransistor wordt aangedreven zonder doel in het sensorgedeelte, leidt deze ′′stroomstromen door de belasting (PLC-invoer) en de input wordt ON (logic 1, verondersteld positieve logica) genoemd.

Wanneer een doelwit het 2 mm-gevoelsveld binnengaat, wordt de uitgang geopend, de stroom daalt tot het lekniveau van 0,8 mA en wordt de PLC-invoer OFF (logic 0) weergegeven.opent bij detectie.

Vraag 2: De E2E-X2D2-N heeft NC-uitgang? maakt het uit welke draad positief en welke negatief is bij installatie?

Het DC-circuit met twee draden is gepolariseerd, de sensor heeft positieve en negatieve eindpunten.

Omron's standaard draadkleur codering voor gelijkstroom 2-draad sensoren is: bruine draad = voedingsvoorziening positief (aansluiting op +24V gelijkstroom),blauwe draad = belasting/uitgang (verbinding in serie met gemeenschappelijke belasting-toevoer).

De overspanningsonderdrukker bescherming voorkomt permanente schade van korte polariteit omkering, maar correcte bedrading is vereist voor de werking.

V3: Kan de E2E-X2D2-N door een dunne niet-dermetalen hoes detecteren om een ijzeren doelwit erachter te detecteren?

Het detectieveld van de E2E-X2D2-N dringt met minimaal effect door in niet-metalen materialen (plastic hoesjes, glas, verf).

De niet-dermetalen platen tussen de sensor en het doel zijn complexer: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.

Dikke schilden van niet-dermetalen absorberen het veld aanzienlijker.

De test met de specifieke materialen in de eigenlijke installatie is de enige betrouwbare manier om de detectiecapaciteit te bevestigen door middel van een tussenlaag van niet-ferronen.

V4: Bij een frequentie van 1,5 kHz, wat is de snelste doelbeweging die de E2E-X2D2-N betrouwbaar kan volgen?

Bij een schakelfrequentie van 1,5 kHz duurt elke ON-OFF-ON cyclus 0,67 ms. Voor een betrouwbare tracking moet een doel minstens één volledige cyclus in het sensorgedeelte blijven.

Een doelwit van 2 mm dat met 3 m/s passeert, kruist de detectiezone van de sensor in ongeveer 0,67 ms ‡ vlak bij de traceringslimiet van de sensor.

Voor een betrouwbare detectie moet het doel groter zijn dan 2 mm of langzamer dan 3 m/s bewegen.

Voor het tellen van toepassingen met snel bewegende doelen moet de doeltransittijd worden berekend op basis van deze frequentiegrens met een veiligheidsmarge.

V5: Is er na de installatie van de E2E-X2D2-N een instelling of kalibratie vereist?

De E2E-X2D2-N is fabrieksgekalibreerd voor zijn 2 mm sensorafstand.

Installatie bestaat uit het in een M8-gat van de juiste sensorscheiding (binnen de afstand van 0,16 mm) de sensor in te spannen, met de slotmoeren te bevestigen, de twee draden te verbinden,en het correct functioneren te verifiëren door het bevestigen van de veranderingen in de uitgangstoestand wanneer een ijzeren doelwit het sensorkamp binnenkomt en verlaten.

De LED-indicator bevestigt de uitvoerstatus van de sensor.
