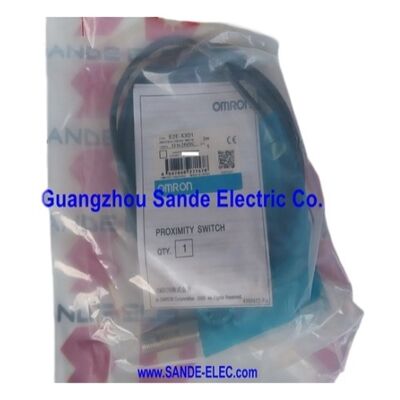

Omron E2E-X3D1 M12 Schilded Inductive Proximity Sensor 3mm / DC 2-draad NO / 1kHz / IP67 + oliebestendige

Deelnummer:E2E-X3D1

Vervaardiger:Omron (Japan)

Productsoort:Inductieve nabijheidssensor ∙ M12 afgeschermd

M12 versus M8

De stap van M8 naar M12 brengt twee praktische voordelen.Daarom bereikt de M12 E2E-X3D1 3 mm sensorafstand terwijl een afgeschermde M8 variant van hetzelfde type slechts 2 mm bereikt.De extra vrijheid is van belang in reële installaties waar thermische uitbreiding, mechanisme slijtage,en montage toleranties allemaal tegelijkertijd werken om de effectieve kloof over de werkcyclus van de machine verschuiven.

De M12-draad biedt ook meer stabiliteit bij montage.vervoerband aandrijving .

Het 0 ̊2,4 mm-instellingsbereik biedt de werkzone voor een betrouwbare, stabiele schakeling.De groene LED vertelt u direct of het doel binnen dit bereik isDe sensor is binnen de specificaties wanneer beide LED's samen actief zijn: rood geeft aan dat de detectie is gedaan, groen bevestigt dat de kloof correct is.

Verbindingsopties

De E2E-X3D1 wijst de sensorspecificatie aan.

• E2E-X3D1-N 2M/5M¥ vooraf bedraad oliebestendige PVC-kabel, lege eindleidingen
• E2E-X3D1-M1M12 aansluiting, standaard pin arrangement
• E2E-X3D1-M1GM12-aansluiting, IEC-pin-arrangement (compatibel met E2E-X7D1-M1G-veldkabels)

Belangrijkste specificaties

Veelgestelde vragen

V1: Wat is het praktische verschil tussen E2E-X3D1 (M12) en E2E-X2D1 (M8)?

Sensorafstand: 3 mm (M12) vs. 2 mm (M8). Reactiefrequentie: 1kHz (M12) vs. 1.5kHz (M8). Behuizing: M12 is stabieler in omgevingen met hoge trillingen. De M12 heeft ook dubbele LED-indicatoren.Kies M8 voor krappe installatieruimtes; kies voor M12 voor een grotere sensorklaring, betere montage stabiliteit, of het detecteren van grotere doelen.

V2: De instelafstand is 0 ∼2,4 mm op een 3 mm-geclassificeerde sensor ∼ waarom is het instelbereik kleiner dan de nominale sensorafstand?

De nominale sensorafstand van 3 mm is de in het laboratorium gekarakteriseerde waarde voor het standaardtestdoel onder gecontroleerde omstandigheden.4 mm instellingsbereik (ongeveer 80% van de nominale) is de praktische werkzone die variatie in de echte wereld absorbeert: fabricage-toleranties (± 10%), temperatuureffecten (± 10% over −25 °C tot + 70 °C), spanningsverschillen en doeloppervlakverschillen.Het instellen binnen dit bereik zorgt voor een betrouwbare schakeling in alle bedrijfsomstandigheden tegelijkertijd.

Vraag 3: Het werkelijke doel is roestvrij staal 316, niet ijzer.

Austenitisch roestvrij staal (304/316) heeft een correctiefactor van ongeveer 0,6 × 0,75 voor afgeschermde E2E-sensoren.25 mm voor een 316 roestvrij doelwit van vergelijkbare grootteStel de installatiegat binnen dit berekende effectieve bereik en controleer het werkelijke schakelpunt voordat de mechanische montage wordt voltooid.

V4: Kunnen twee E2E-X3D1-sensoren naast elkaar worden gemonteerd zonder wederzijdse interferentie?

Wederzijdse interferentie is mogelijk wanneer twee sensorkampen elkaar overlappen, typisch wanneer ze naast elkaar worden gemonteerd op nauwe afstand of tegenover elkaar.Omron specificeert een minimale zijdelingsscheiding van ongeveer 30 ∼ 40 mm tussen de sensorgegevens voor standaardfrequente M12 E2E-varianten.Voor nauwere installatie gebruikt de E2E-X3D15-serie verschillende oscillatiefrequenties tussen aangrenzende sensoren.

V5: De rode LED is uitgeschakeld, hoewel de PLC-invoer ON luidt.

De rode LED weerspiegelt de uitgangsschakelstatus van de sensor.het invoersignaal kan van elders afkomstig zijn ¢ controle op bedradingshorts of een andere sensor op dezelfde PLC-invoer. Als zowel de LED als de PLC onverwachts lezen, controleer dan de voedingsspanning bij de sensor (die 10 ¢ 30 V gelijkstroom moet zijn) en controleer of het doel binnen de 0 ¢ 2 ligt.4 mm instellingsbereik wanneer ook de groene LED-indicator is gecontroleerd.
