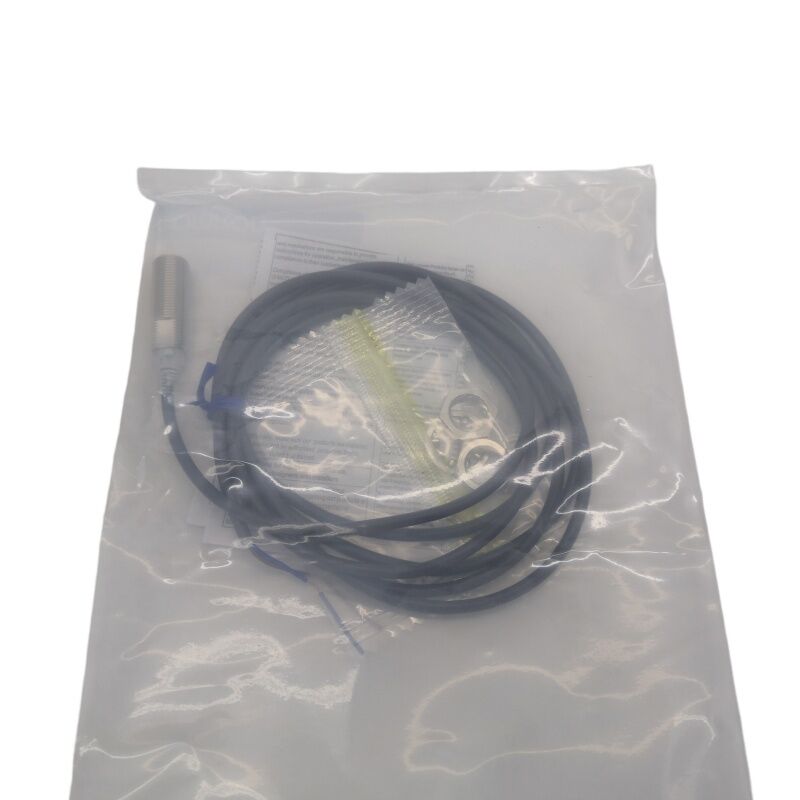

Nieuwe In Box Proximity Switch E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N. Inductieve nabijheidssensor M12 afgeschermd, 3mm NO, DC 2-draad, 1030VDC, 1kHz, Dual LED, IP67 oliebestendige, 2m vooraf bedrade kabel

Overzicht

DeOmron E2E-X3D1-Nis een M12 afgeschermde inductieve nabijheidssensor met een sensorafstand van 3 mm en een normaal open DC 2-draad-uitgang, vooraf bedraad met een 2-meter oliebestendige PVC-kabel.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

Binnen Omrons E2E-serie neemt de X3D1-N met M12-carrosserie een praktische middenstand in.De M12 draad en de 3 mm sensorafstand vormen de meest gebruikte combinatie van grootte tot bereik in algemene industriële machine-tool- en automatiseringstoepassingen.

De stap van M8 (2mm sensing) naar M12 (3mm sensing) voegt een millimeter aan detectie-afstand toe, waardoor de gevoeligheid voor toenemende misalignment, variatie van het doeloppervlak,en structurele thermische uitbreiding die de werkelijke sensorscheiding kan verleggen van de ingestelde waarde tijdens de productie.

De vooraf bedrade 2-meter kabel is geschikt voor machineconfiguraties waarbij de sensor op een afstand van enkele meters van het bedieningspaneel of de terminalbox is geplaatst.

Er is geen connector-pin-toewijzingstabel nodig, geen veldconnector om te bronnen of te monteren ∙ de sensor arriveert met zijn draadpunten naakt en klaar voor de aansluiting van de terminal.

voor installaties met een hogere trilling of toepassingen waarbij sensor vervanging is vereist zonder het loskoppelen van vaste kabellijnen,de M1G-aansluitingsvariant biedt dezelfde elektrische specificatie met een veld-afkoppelbare M12-interface.

Belangrijkste specificaties

Dual-LED-indicatoren  Inrichting in de behuizing

De E2E-X3D1-N draagt twee LED-indicatoren die afzonderlijke, complementaire functies vervullen.uitgeschakeld wanneer het open is voor continu operationele bevestiging zonder diagnostisch instrument.

De groene LED geeft aan of het doel binnen het bereik van 0 ∼ 2,4 mm ligt, wat aangeeft dat de sensor in zijn betrouwbare detectiezone werkt in plaats van aan de rand van zijn detectievermogen.

Tijdens de installatie is de groene LED het primaire inbedrijfstellingstool.een vaste groene LED bevestigt dat de huidige kloof binnen de betrouwbare instelafstand ligt.

Als de groene indicator niet meer schijnt of flikkert terwijl het doelwit zich door zijn reis beweegt, overschrijdt de kloof de instelafstand en moet de bevestigingspositie worden aangepast.

Dit elimineert de instelling van de test-en-fout-kloof en verkort de tijd tussen de eerste opstart en de bevestigde betrouwbare werking tot een visuele controle.

DC 2-draad NO Simpliciteit met gedefinieerde beperkingen

Het DC 2-draadcircuit plaatst de sensor in serie met de belasting tussen positieve stroomvoorziening en gemeenschappelijke.

Wanneer een doel het 3 mm-veld binnenkomt, leidt de uitgang en stroom stroom door de lading.

Twee geleiders “positieve” en “belasting” dragen zowel de voedings- als de signaalfunctie, waardoor de speciale voedingsdraad van 3-draad sensorontwerpen wordt geëlimineerd.

De praktische beperkingen zijn minimaal: de belastingstroom moet minimaal 3 mA bedragen voor een betrouwbare schakeling (voldaan door alle standaard PLC-digitale ingangen) en de 0.8 mA leeglopen mag de ON-drempel van de ingang niet bereiken (standaard 24V PLC-ingangen schakelen met 5 mA of meer, waardoor het lek van 0,8 mA goed vrij is).

Voor elke belasting met ongebruikelijke stroomkenmerken moeten beide parameters vóór de installatie worden gecontroleerd.

De overspanningsonderdrukker van de sensor en de kortsluitingsbescherming absorberen installatiefouten en inductieve belastingtransitoren die anders de uitgangsfase zouden beschadigen.

Beschermde flush-montage

Interne afscherming concentreert het elektromagnetische detectieveld axiaal en voorkomt dat het laterale veld wordt opgenomen door het omringende metaal in een metalen beugelinstallatie.

De E2E-X3D1-N draadjes in M12 × 1 mm gaten, monteren spoelen of ingebed in metaal, en bevestigt met standaard M12 slot moeren.

Voor installaties waarbij de sensoroppervlakte moet worden teruggezet van de metalen oppervlakte, wordt het instelsafstandsbereik (0 ̊2.4 mm) zorgt voor de aanpassingsmarge zonder de mechanische montageconfiguratie te veranderen.

Veelgestelde vragen

V1: Wat is de aansluitingsinterface van de E2E-X3D1-N? Hoe wordt de kabel in een bedieningspaneel aangesloten?

De E2E-X3D1-N wordt geleverd met 2 m oliebestendige PVC-kabel die wordt afgesloten met lege draadpunten.bruine draad (toevoer positief ‡ aansluiting op +24V gelijkstroom) en blauwe draad (belasting/uitgang ‡ aansluiting in serie met gemeenschappelijke belasting op de toevoer).

De terminal schroeven in het bedieningspaneel of de machine aansluitbox ontvangen de blote uiteinden rechtstreeks.

V2: Hoe beïnvloedt de responsfrequentie van 1 kHz de keuze van deze sensor voor teltoepassingen?

Bij 1 kHz voltooit de sensor 1000 volledige ON/OFF-detectiecycli per seconde.elk doel moet gedurende ten minste één volledige cyclus in het sensorgedeelte blijven, wat betekent dat zeer snel bewegende kleine doelwitten kunnen worden gemist..

Een praktische limiet: doelen die met 1 m/s langs een 3 mm-sensorzone passeren in ongeveer 3 ms, waarbij 4,5 schakelcycli bij 1 kHz ¢ betrouwbaar worden gedekt.minder dan één cyclus.

Voor toepassingen met snelbewegende doellarijen moet de verwachte transittijd worden berekend tegen de 1 kHz-periode om een betrouwbare telling te bevestigen.

Vraag 3: Het standaard sensorelement is ijzer 12 × 12 × 1 mm ∙ Welke vermindering geldt voor aluminiumdoelen?

Aluminium heeft een correctiefactor van ongeveer 0,3×0,4 voor afgeschermde E2E M12 sensoren.aluminiumdoelen van dezelfde grootte zorgen voor een effectieve schakelafstand van ongeveer 0.9×1.2mm.

Bij het detecteren van aluminium in machine toepassingen, is het mogelijk om het gebruik van aluminium in de machine te beperken.meet het werkelijke schakelpunt met het specifieke onderdeel en valideer het tegen de installatie-kloof voordat de sensorpositie wordt bevestigd.

V4: Kan de E2E-X3D1-N worden vervangen door de M1G-connectorvariant zonder de PLC-bedrading te veranderen?

De sensorspecificaties, het uitgangscircuit en de voedingsspanning zijn identiek tussen de E2E-X3D1-N (kabel) en de E2E-X3D1-M1G (M12-connector).

Het vervangen door de connectorvariant vereist het leveren van een compatibele M12 veldkabelassemblage en het routeren naar de besturingspanelterminal. De PLC-terminalbandkabeling kan onveranderd blijven.met slechts de veldkabel tussen de terminal en de sensorconnector.

De aansluitpunten (bruin = pin 1 = +V, blauw = pin 4 = 0V) moeten overeenkomen met de bedrading van de kabel.

V5: Is de E2E-X3D1-N na installatie aan te passen?

De sensor is fabrieksgekalibreerd voor een nominale sensorafstand van 3 mm.

Na montage op een gat binnen het instelbereik van 0-2,4 mm en aansluiting van de bedrading,de werking te verifiëren door te bevestigen dat de rode LED oplicht wanneer het doel in het bereik is en de groene LED stabiel is (wat aangeeft dat de kloof binnen de betrouwbare instelafstand ligt).

Als de groene LED is uitgeschakeld of onstabiel, verkleineer dan de ruimte totdat deze gestaag licht geeft.
