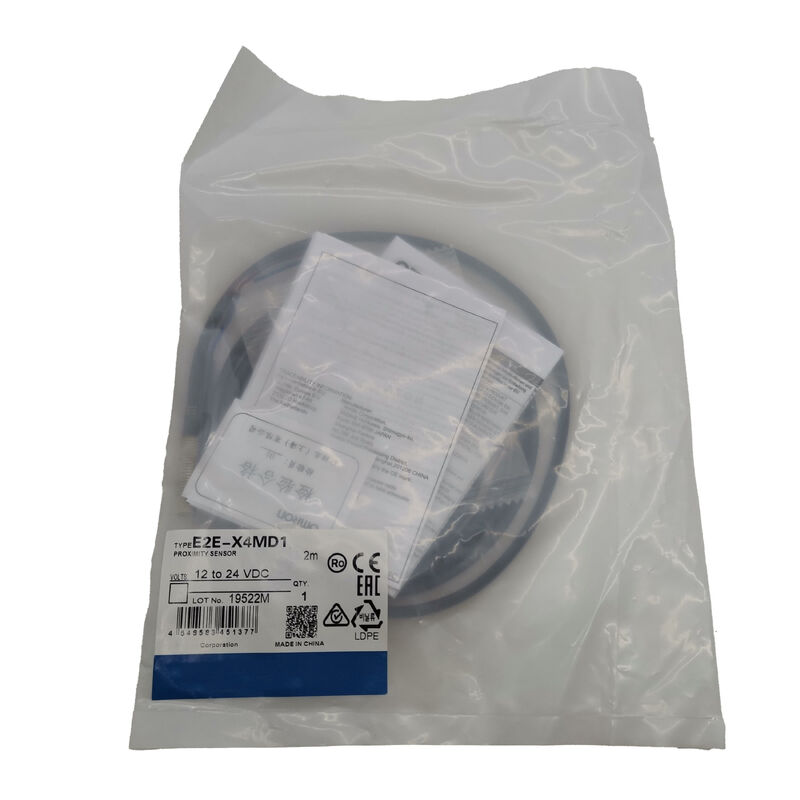

Omron E2E-X4MD1 ∙ Inductieve nabijheidssensor ∙ M8 Onbeschermd, 4mm NO, DC 2-draad, 1030VDC, 1kHz, Dual LED, roestvrij staal, IP67, 2m kabel

Overzicht

DeOmron E2E-X4MD1is een M8-inductieve nabijheidssensor zonder afscherming die een afmeting van 4 mm levert met een DC 2-draad normaal open output.

In Omron's E2E sensor matrix,de aanduiding "MD" identificeert de niet-beschermde (niet-opvloeibare) M8-middenbereikvariant het model waarbij de sensorkracht van de M8-carrosserie wordt gemaksimaliseerd door de interne afschermingsring te elimineren, waardoor het elektromagnetische veld zowel zijdelings als naar voren wordt uitgebreid en een detectiebereik van 4 mm wordt bereikt vanaf een behuizing waar een afgeschermde constructie slechts 2 mm oplevert.

De afweging is de installatiebeperking: zonder interne afscherming wordt het zijdelings uitstrekkende veld van de sensor geabsorbeerd door het omringende metaal als de sensoroppervlakte gelijk is aan een metalen beugel.

De installatie zonder afscherming vereist een metaalvrije zone rond de sensorkant. De sensor moet uit zijn montagegat uitsteeken.met het omringende metalen oppervlak achter de actieve sensorspits op een bepaalde afstand.

Dit is een beheersbare installatievereiste in de meeste toepassingen; wanneer een langer detectiebereik binnen de compacte M8-carrosserie belangrijker is dan de mogelijkheid om in metaal te worden gemonteerd,de E2E-X4MD1 is de juiste selectie.

The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.

Zowel de behuizing als het detectieoppervlak behouden hun dimensionale nauwkeurigheid en chemische integriteit bij aanhoudende blootstelling aan vloeistof.

Belangrijkste specificaties

Onbeschermde constructie 4 mm van een M8 carrosserie

De relatie tussen afscherming en detectie is direct in inductieve sensorontwerp: interne afscherming beperkt het oscillerende elektromagnetische veld tot een naar voren geprojecteerde kegel,het beschermen van met spoeling gemonteerde installaties tegen metaalabsorptie, maar het inherent verminderen van de veldintensiteit en dus het detectiebereik.

Door het schild te verwijderen kan het veld in alle richtingen uit de spoel worden uitgebreid, waardoor een groter sensorvolume en een langer bereik worden geproduceerd ten koste van een laterale veldverlenging.

Bij M8-carrosseriegrootte bereikt de afgeschermde E2E 2 mm; de niet-beschermde E2E-X4MD1 bereikt 4 mm van dezelfde carrosseriediameter.

That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face, of wanneer het doel kleiner is dan de standaardtestplaat en de extra sensorafstand de verminderde doeloppervlakte gedeeltelijk compenseert.

De maximale differentialiteit van 15% (tegenover 10% voor afgeschermde modellen) weerspiegelt de inherent zachtere schakelkenmerken van niet-geschermde sensoren.

Het schakelpunt varieert over een iets grotere zone naarmate het doel van verschillende kanten nadert en zich terugtrekt.maar opmerkelijk voor de vereisten inzake herhaalbaarheid van hoge precisie van de positie.

Dual LED + Diagnostische uitgangsvertraging

Net als andere E2E-modellen met het dubbele indicatorontwerp is de E2E-X4MD1 voorzien van zowel een rode uitgangs-LED als een groene instelbereik-LED. De rode LED bevestigt elk detectie-evenement onmiddellijk;de groene LED bevestigt dat de sensor binnen zijn betrouwbare 0 ̊3 werkt.2 mm instellingsoppervlakte, waardoor de installatie tijdens de productie continu wordt gecontroleerd.

De diagnostische uitgangsvertraging van 0,3 tot 1 seconde is een specifiek kenmerk van dit model: in zelfdiagnostische configuraties the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.

in standaard toepassingen voor positiesensoren, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.

Residuele spanning en belasting compatibiliteit

De restspanning van 3 V max is van toepassing op het uitgangscircuit wanneer de sensor met een kabel van 2 m bij nominale belasting geleid wordt.3V residu betekent dat de belasting ongeveer 21V ziet wanneer de sensoruitgang is ingeschakeldVoor standaard PLC-invoerkaarten met een minimale ON-spanning van 11 V is dit binnen de specificatie.

Voor belastingsinrichtingen met hogere minimale ON-spanningen (sommige oudere relais spoelen of pilootlichten die zijn ontworpen voor een volledige 24V-werking),controleert of 21V aan de laadpunt voldoende is om het apparaat onder alle omstandigheden, met inbegrip van de laagst mogelijke toevoerspanning, betrouwbaar te activeren;.

Veelgestelde vragen

V1: Wat is de vereiste "metalenvrije zone" voor de E2E-X4MD1-installatie zonder afscherming?

Omron specificeert in de installatiedocumentatie van de E2E-serie de montage-metalenvrije zone op basis van de diameter van de sensorkamer.De boring van de metalen beugel moet worden gecamferd of tegenover de bodem worden gelegd, zodat er geen metaalmateriaal is binnen ongeveer 1 × de diameter van het lichaam van de sensor (8 mm) van de omtrek van het sensorgedeelte..

De sensorspits moet op een bepaalde afstand van het montagegat uitsteeken.Deze afmetingen worden aangegeven in de installatieschema's van Omron en verschillen enigszins afhankelijk van de carrosseriegrootte en de sensorafstand..

Vraag 2: Het standaard sensorelement is 20 × 20 × 1 mm groter dan het 12 × 12 mm doelwit van de M12-sensor.

Het grotere standaarddoelgebied compenseert het bredere, minder gefocuste detectieveld van een niet-geschermde sensor.,een groter doelgebied vereist om voldoende stroom naar de ontvanger terug te sturen voor een betrouwbare schakeling.

De testplaat van 20 × 20 mm zorgt ervoor dat de sensorkarakterisering de velddekking weerspiegelt over de volledige niet-geschermde veldgeometrie.meet de werkelijke schakelafstand met het werkelijke doel effectieve bereik kan korter zijn afhankelijk van het doelgebied.

V3: Kan de E2E-X4MD1 niet-ijzeren metalen zoals aluminium of koper detecteren?

Ja, maar op kortere effectieve sensorafstanden.Niet-ijzeren metalen hebben correctiefactoren ten opzichte van ijzer: aluminium ongeveer 0,3 × 0,4, messing ongeveer 0,4 × 0,5, koper ongeveer 0,3 ×.Bij een ijzer detectieafstand van 4 mm, produceren aluminium doelen een effectief bereik van ongeveer 1,2 ∼1,6 mm ∼ nog steeds detecteerbaar, maar vereisen een veel dichter gelegen installatiegat.Controleer altijd met de specifieke metaallegering, dikte en beoogde afmetingen, aangezien de samenstelling van de legering de correctiefactor aanzienlijk beïnvloedt.

V4: De werktemperatuur is -25°C tot +70°C voor de sensor, -40°C tot +85°C voor de opslag.

Er is geen specifieke inbraakprocedure vereist, maar na opslag bij zeer lage temperaturen (onder -25°C) moet de sensor vóór gebruik in evenwicht worden gebracht met de werktemperatuur.Het aansturen van een inductieve sensor wanneer de interne componenten lager zijn dan het gerangschikte bedrijfsminimaal, kan leiden tot condensatie in de behuizing bij aanwezigheid van vocht in de omgeving., en de elektronische componenten mogen pas binnen het werktemperatuurbereik volgens de specificatie functioneren.

Standaard industrieel gebruik is om koud opgeslagen sensoren voor installatie in een schone, droge omgeving op werktemperatuur te brengen.

V5: Wat is het verschil tussen de E2E-X4MD1- en E2E-X4MD2-varianten?

Het achtervoegsel D1 geeft normaal open (NO) uitgang aan uitgang leidt wanneer het doel wordt gedetecteerd.

Het D2-suffix is de normaal gesloten (NC) variant ,De gegevens van de verschillende producenten zijn identiek.

Kies D1 voor standaard aanwezigheidsdetectiecircuits waarbij de detectie van het doel de belasting activeert; kies D2 voor storingsvrije circuits of omgekeerde logica-toepassingen waarbij uitslag in de lege staat vereist is.
