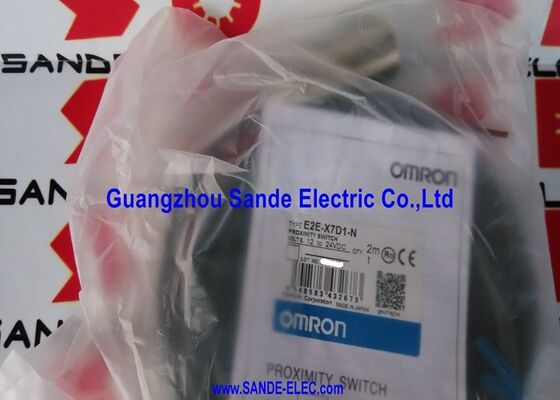

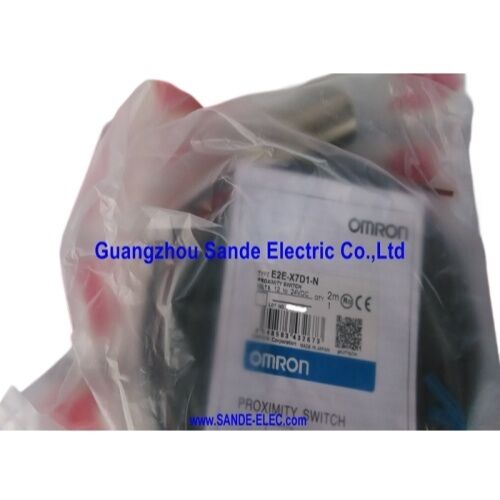

Omron Proximity Switch Sensor E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N | Inductieve naderingsschakelaar — M18, 7mm, DC 2-draads NO, 10–30VDC, 500Hz, IP67, Afgeschermd

Overzicht

De Omron E2E-X7D1-N is een afgeschermde M18 inductieve naderingsschakelaar, bedraad als een DC 2-draads apparaat — geen aparte voedingsgeleider, slechts twee draden die de schakelaar in het belastingscircuit verbinden tussen de DC positieve voeding en de belasting.

Het detecteert ferrometaal doelen tot 7 mm en schakelt een 3–100mA belasting tot 500Hz, met 0,8mA lekkage in de uit-stand en IP67 bescherming tegen zowel stofindringing als tijdelijke onderdompeling.

Het DC 2-draads circuit is structureel hetzelfde als een mechanische schakelaar die in serie is geschakeld met zijn belasting: één draad naar de positieve voeding, één draad naar de belasting, belasting naar de voedingsretour.

Wanneer een doel aanwezig is, geleidt het interne circuit van de schakelaar en stroomt er stroom door de belasting.

Wanneer het doel afwezig is, is het circuit open — afgezien van de 0,8mA lekkage die zelfs in de uit-stand door de belasting vloeit. De twee-draads topologie vereist geen externe voedingsdraad en vereenvoudigt de bedrading van panelen in machines waar elke geleider telt, terwijl het gepolariseerde ontwerp schade door omgekeerde voedingsaansluitingen voorkomt.

Twee status-LED's — een rode bedrijfsindicator die de huidige uitgangstoestand aangeeft en een groene instellingsindicator die bevestigt dat het doel zich binnen het bruikbare instelbereik bevindt — bieden feedback tijdens de ingebruikname die twee-draads schakelaars van oudere generaties niet boden.

De groene LED is bijzonder nuttig tijdens de installatie: deze licht op wanneer de doelafstand binnen het instelbereik van 0–5,6 mm ligt, wat bevestigt dat de installatiekloof zich zowel binnen het detectiebereik als binnen de zone bevindt waar stabiel, bounce-vrij schakelen betrouwbaar is.

Belangrijkste specificaties

Afgeschermd bij M18 — Vlakke montage met 7 mm detectie

Afgeschermde (vlak monteerbare) inductieve sensoren bevatten het elektromagnetische detectieveld binnen de voorwaartse projectie van het sensorelement, waardoor de zijwaartse velduitbreiding wordt onderdrukt door integrale afscherming ingebouwd in de behuizing. De E2E-X7D1-N kan worden gemonteerd met zijn voorkant vlak tegen een metalen beugeloppervlak, omringd door metaal aan alle zijden, zonder dat het omringende metaal het voorwaartse detectieveld absorbeert en het detectiebereik vermindert.

Zeven millimeter detectieafstand van een afgeschermd M18-ontwerp is een goed uitgebalanceerde specificatie.

M18 afgeschermde sensoren in de standaard E2E-klasse bereiken doorgaans 5–7 mm; de 7 mm classificatie van de X7D-variant bevindt zich aan de bovenkant van wat een afgeschermde M18-constructie biedt.

Bij vlakke montage in beugels is de volledige 7 mm spleet tussen het sensoroppervlak en het dichtstbijzijnde punt van het doel beschikbaar, met een instelbereik van 0–5,6 mm dat de werkzone biedt waar detectie stabiel is.

De vernikkelde messing behuizing is een mechanische specificatiekeuze en ook een materiaalkeuze: vernikkeling beschermt het onderliggende messing tegen de corrosieve effecten van snijolie, koelmiddel en de alkalische reinigingsmiddelen die worden gebruikt in machine-wascycli, terwijl de messing body de thermische geleidbaarheid biedt die nodig is om de kleine warmte die door het oscillatocircuit van de sensor wordt gegenereerd bij continu bedrijf af te voeren.

DC 2-draads uitgang — Lekkage stroom en belastingselectie

De maximale lekkagestroom van 0,8 mA door de uit-stand van de E2E-X7D1-N is de specificatie die de belastingselectie het meest direct beïnvloedt. Deze stroom vloeit door de aangesloten belasting, zelfs wanneer er geen doel aanwezig is. Voor de meeste PLC-ingangskaarten — die 5–20 mA trekken voor een logische 1 en een duidelijke drempel boven 2 mA hebben — ligt 0,8 mA ver onder de inschakeldrempel en veroorzaakt geen valse triggering.

Waar valse uitgangen door lekkage een probleem worden, shunt een bypass-weerstand over de belasting (PLC-ingang of relaisspoel) de lekkagestroom en voorkomt deze valse activering. De weerstandswaarde moet zo worden berekend dat de spanningsval over de belasting onder de inschakeldrempel blijft wanneer 0,8 mA door de parallelle combinatie vloeit.

Typisch volstaan weerstanden van 5,6 kΩ tot 10 kΩ hiervoor voor standaard 24V PLC-ingangen zonder meetbaar effect op het gedrag van de sensor wanneer de uitgang actief geleidt.

De minimale belastingsstroom van 3 mA is even belangrijk: het interne uitgangscircuit van de sensor vereist minimaal 3 mA die erdoorheen vloeit om stabiel schakelen te behouden.

 Belastingen die minder dan 3 mA trekken — zeer hoogohmige PLC-ingangen op sommige moderne controllers — leveren mogelijk niet voldoende stroom voor stabiele werking, wat resulteert in intermitterend of onbetrouwbaar schakelen van de uitgang.

Veelgestelde vragen

V1: Wat is het verschil tussen de E2E-X7D1-N (2-draads DC) en een 3-draads NPN-versie van dezelfde sensor?

De 2-draads DC-versie (deze sensor) wordt in serie geschakeld met de belasting — totaal twee draden, geen aparte voedingsgeleider. De belasting moet de lekkagestroom in de uit-stand van 0,8 mA kunnen verwerken, en de minimale belastingsstroom is 3 mA.

De 3-draads NPN-versie (bijv. E2E-X7ME1) gebruikt een aparte voedingsdraad, een gemeenschappelijke draad en een uitgangsdraad — de uitgangstransistor schakelt de belasting naar de gemeenschappelijke met geen minimale belastingsstroomvereiste en verwaarloosbare lekkage.

Kies de 2-draads versie voor eenvoudige vervanging van mechanische eindschakelaars met twee geleiders; kies de 3-draads versie voor gevoelige belastingen (laagohmige PLC-ingangen, logische poortingangen) die geen lekkage kunnen verdragen of minimale-stroomvrij schakelen vereisen.

V2: De sensor heeft twee LED's — wat geeft elk aan?

De rode LED weerspiegelt de huidige uitgangstoestand: brandt wanneer de uitgang geleidt (doel gedetecteerd, NO uitgang AAN), uit wanneer er geen doel aanwezig is.

De groene LED is een indicator voor het instelbereik: deze licht op wanneer het doel zich binnen het instelbereik van 0–5,6 mm bevindt — wat bevestigt dat de geïnstalleerde spleet geschikt is voor stabiel schakelen. Tijdens de installatie moet de groene LED AAN zijn wanneer het doel zich op de beoogde detectiepositie bevindt en UIT wanneer het doel afwezig is of buiten het detectiebereik valt. Als de groene LED UIT is wanneer het doel zich op de beoogde positie bevindt, overschrijdt de spleet de instellingslimiet van 5,6 mm.

V3: Kan de E2E-X7D1-N roestvrijstalen of aluminium doelen detecteren?

Ja, met een verminderde effectieve detectieafstand. Roestvrij staal (niet-magnetische kwaliteit) produceert ongeveer 60–75% van de ijzeren detectieafstand — ongeveer 4,2–5,25 mm.

Aluminium produceert ongeveer 35–45% — ongeveer 2,5–3,2 mm. Koper is het minst responsief, doorgaans minder dan 2 mm effectieve afstand.

Voor non-ferro doelen, meet de werkelijke schakelafstand met het specifieke materiaal onder installatieomstandigheden en stel de spleet in binnen het gemeten effectieve bereik met een veiligheidsmarge.

V4: Wat betekent "met polariteit" voor de DC 2-draads uitgang?

"Met polariteit" betekent dat de sensor een gedefinieerde positieve en negatieve voedingsklem heeft — de twee draden zijn niet uitwisselbaar. Het omkeren van de voedingsaansluitingen zal de normale werking verhinderen; echter, de omgekeerde polariteit overspanningsbeveiliging in het beveiligingscircuit voorkomt schade door kortstondige polariteitsomkering tijdens installatie.

Standaard Omron 2-draads kabelkleuren: bruin = positieve voedingsaansluiting, blauw = negatieve voedingsaansluiting (naar retourbelasting). Controleer altijd de bedrading op het etiket van het product of het gegevensblad.

V5: Is de E2E-X7D1-N geschikt voor montage in een aluminium beugel?

Ja. Als afgeschermde sensor kan de E2E-X7D1-N vlak worden gemonteerd in zowel stalen als aluminium beugels.

De afscherming in het sensorelement richt het veld naar voren en voorkomt dat het omringende beugelmateriaal het detectiebereik vermindert — of de beugel nu van ferrometaal staal of non-ferro aluminium is.

Dit staat in contrast met niet-afgeschermde sensoren, die worden beïnvloed door elk metaal binnen hun gespecificeerde minimale zij- en achterafstanden, ongeacht het materiaaltype.
