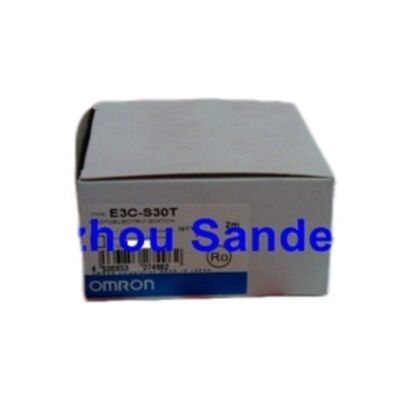

Originele OMRON foto-elektrische schakelaar E3C-S30T E3CS30T E3C-S30T

Omron E3C-S30T Doorstraalsensor Kop

Overzicht

De Omron E3C-S30T is een compacte doorstraalsensor kop voor foto-elektrische sensoren, ontworpen voor versterker-gescheiden sensorsystemen waar de installatieruimte beperkt is en het detectiepunt onafhankelijk van de besturingselektronica gepositioneerd moet worden.

Het behoort tot de E3C-familie, die Omron presenteert als een compacte kop, een versterker-gescheiden foto-elektrische sensorplatform ontworpen om ruimte te besparen en nauwe montage mogelijk te maken. Binnen die familie is de E3C-S30T een zijwaarts gerichte doorstraaltype met een detectieafstand van 300 mm en een infrarood lichtbron.

Deze architectuur is nuttig wanneer de detectielocatie klein, drukbezet of moeilijk te bedraden is met een grotere zelfstandige sensor.

Door de sensorkop te scheiden van de versterker, kan de ontwerper een zeer compacte optische kop op de machine monteren, terwijl de signaalconditionerende elektronica op een handigere locatie wordt gehouden.

In de praktijk van automatisering maakt dit de E3C-S30T een sterke keuze voor smalle machineonderdelen, compacte transferpunten, precisiehandlingpaden en detectiezones van kleine mechanismen.

Omdat het een doorstraaltype is, is de E3C-S30T bijzonder nuttig waar detectiezekerheid belangrijker is dan bedradingsgemak.

Doorstraalsensoren kunnen toleranter zijn voor variaties in objectkleur en oppervlak dan diffuse sensoren, daarom wordt het vaak gekozen voor detectie van kleine ondoorzichtige objecten, smalle machineafstanden en stabiele schakeling in toepassingen waar gereflecteerd lichtgedrag minder voorspelbaar zou zijn.

Belangrijkste Specificaties

Versterker-gescheiden Ontwerp — Beter voor Krappe Ruimtes

Het versterker-gescheiden ontwerp is het bepalende kenmerk van dit model. In machineopstellingen waar het werkelijke detectiepunt erg klein of moeilijk toegankelijk is, geeft het scheiden van de kop van de versterker de bouwer veel meer flexibiliteit.

De sensorkop kan precies worden geplaatst waar het object passeert, terwijl de versterker kan worden geïnstalleerd waar bedrading, afstelling en onderhoud gemakkelijker te hanteren zijn.

Dat kan een echt verschil maken in compacte automatisering.

In plaats van de detectielocatie te compromitteren om een groter zelfstandig lichaam te passen, kan de ontwerper de optische kop dicht bij het mechanisme houden en toch elders onderhoudbare besturingshardware behouden. Dit is een van de belangrijkste redenen waarom versterker-gescheiden sensoren relevant blijven in precisie machines en compacte assemblageapparatuur.

Doorstraal Detectie — Stabiel voor Kleine Ondoorzichtige Objecten

Doorstraal detectie wordt vaak gekozen wanneer betrouwbare onderbrekingsdetectie belangrijker is dan brede reflectieve flexibiliteit. Aangezien de straal rechtstreeks van zender naar ontvanger gaat, is de sensor minder beïnvloed door de kleur of oppervlakteafwerking van het object dan diffuse reflectietypes.

In de praktijk is de E3C-S30T daardoor zeer geschikt voor kleine ondoorzichtige objecten, bevestiging van onderdeelpassage en detectie in smalle zones waar herhaalbaarheid belangrijk is.

De detectieafstand van 300 mm geeft een bruikbaar werkbereik zonder dat de ontwerper gedwongen wordt tot een veel groter sensorplatform.

Voor kleine apparatuur en smalle transportbanden of transfersecties is die balans tussen compacte kopgrootte en werkbare straalspanwijdte een zeer praktisch voordeel.

FAQ

V1: Voor welk soort toepassingen is de E3C-S30T het meest geschikt?
Het is het meest geschikt voor compacte automatiserings taken die stabiele doorstraal detectie vereisen, zoals detectie van onderdeelpassage, bevestiging van transferpunten, monitoring van smalle mechanismen en detectie van kleine ondoorzichtige objecten in ruimtebeperkte apparatuur.

V2: Waarom zou een ingenieur een versterker-gescheiden sensorkop kiezen?
De belangrijkste reden is installatieflexibiliteit. De sensorkop kan op een krappe mechanische locatie worden gemonteerd, terwijl de versterker wordt geplaatst waar afstelling en bedrading gemakkelijker zijn.

Dit is vooral nuttig in compacte machines of wanneer het objectpad fysiek moeilijk te bereiken is met een grotere zelfstandige sensor.

V3: Wat is het praktische voordeel van doorstraal detectie?
Doorstraal detectie is over het algemeen stabieler voor de detectie van ondoorzichtige objecten, omdat de schakelgebeurtenis gebaseerd is op onderbreking van de straal in plaats van op de intensiteit van het gereflecteerde licht.

Dit maakt het minder gevoelig voor kleur en oppervlakteafwerking van het object dan veel diffuse methoden.

V4: Is de E3C-S30T geschikt voor zware omstandigheden?
Het is bedoeld voor industrieel gebruik en Omron publiceert een omgevingstemperatuurbereik van -25 tot +70 °C. De E3C-S30T kop heeft een IP60 classificatie, dus het is beter geschikt voor beschermde binnenshuis machines dan voor directe reiniging met water of zware vloeistofblootstelling.

V5: Wat moeten kopers controleren voordat ze bestellen?
Kopers moeten bevestigen dat de machine een E3C versterker-gescheiden architectuur gebruikt, dat een doorstraal methode geschikt is, dat het detectiebereik van 300 mm overeenkomt met de opstelling, en dat de kopvorm en kabelstijl passen bij de installatie.

Bij vervangingswerkzaamheden moet ook de compatibiliteit met de bijbehorende versterker worden gecontroleerd.
