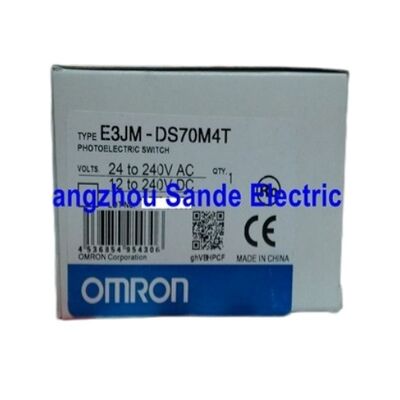

Omron Foto-elektrische schakelaar sensor E3JM-DS70M4T E3JM-DS70M4T E3JMDS70M4T

Omron E3JM-DS70M4T.

Breed aanbod, relaisproductie

De meeste foto-elektrische sensoren vragen je om je voedingsbron aan te passen aan de sensor.het past bij de bestaande panelen stroomstandaard zonder bedrading veranderingenIn de opbouw en het onderhoud,die enkele specificatie elimineert een klasse compatibiliteitsproblemen die anders de toevoeging van een stroomomzetfase of het opnieuw ontwerpen van het paneeladvoer voor de nieuwe sensorpositie vereisen.

De relais SPDT-uitgang draagt bij aan dit compatibiliteitsvoordeel.Alarmcircuits die zijn gebouwd rond contactinvoer zijn rechtstreeks compatibel met een relay-output sensorEr is geen transistorsignaal om aan te passen, geen pull-upweerstand om te berekenen, geen invoerdrempel om te verifiëren tegen de specificatie van de PLC-invoerkaart.

Het relaiscontact gaat open of dicht, zoals de oorspronkelijke ontwerpers van de machine verwachtten.

Diffuse-reflective detectie betekent dat er geen afzonderlijke reflector of ontvanger nodig is. De sensorkop wordt aan de ene kant gemonteerd, detecteert het terugkeersignaal van het doel en schakelt.Voor toepassingen waarbij tegenover elkaar monteren onpraktisch is, of wanneer het doelgebied geen doorlicht- of retroreflecterende opstelling toestaat, is diffuse de juiste detectiemethode.

Timerfuncties Inbouwd in de sensor

De selecteerbare ON-vertraging, OFF-vertraging en one-shot-vertraging (0,1 ∼5 seconden elk) stellen de sensor in staat om de uitgangstijming rechtstreeks te beheren.een OFF-vertraging houdt de output stabiel over die gaten.

Bij verpakkingsapparatuur waarbij een bevestigingssignaal na detectie gedurende een bepaalde periode moet blijven bestaan, wordt dat venster door een ON-vertraging of een eenmalige opname gecreëerd zonder een afzonderlijke timer-releus in het circuit.Bij de installatie wordt bij de aanpassing van de gevoeligheid bij een enkele beurt de drempel voor de werkelijke doel- en achtergrondomstandigheden vastgesteld..

Belangrijkste specificaties

Veelgestelde vragen

V1: Voor welke toepassingen is de E3JM-DS70M4T het meest geschikt?

Vervoer- en overbrengingsapparatuur, verpakkingsmachines, onderdelenverwerkingslijnen, controle van de aanwezigheid van de poort,en retrofitprojecten in gemengde spanningsregeling omgevingen ̇ overal waar 700 mm diffuse detectie nodig is met een contact-type relaisuitgang en flexibele stroomtoevoer.

V2: Waarom is het brede voedingsspanningsbereik belangrijk?

Het vermijdt de noodzaak om de sensor aan een specifieke voedingsspanning te koppelen.Een enkele E3JM-DS70M4T dekt zowel 24V gelijkstroombesturingscircuits als 100~240V wisselstroomstroomsystemen., of bij vervanging van een sensor in een oud paneel zonder speciale lage-spanningsvoorziening op het detectiepunt.

V3: Wat is het praktische voordeel van relais-uitgang ten opzichte van transistor-uitgang?

Een relaiscontact is universeel compatibel met de aangesloten belasting zij schakelt elke spanning binnen haar nominale (tot 250VAC 3A) ongeacht het logische niveau van het besturingscircuit.Geen matching van de invoerdrempelVoor machines met contactgebaseerde vergrendelingen, alarminputten of relaylogische systemen vereenvoudigt dit de directe integratie.

V4: Hoe helpen de timerfuncties bij een echte installatie?

ON-vertraging voorkomt vroegtijdige uitgangsschakeling wanneer een doelwit kort verschijnt.OFF-vertraging zorgt ervoor dat de uitgang via korte afwezigheden ON blijft Met één schot ontstaat een vaste uitgangspuls, ongeacht hoe lang het doel binnen bereik blijft.Elke timerfunctie beantwoordt een specifieke machine timing vereiste zonder het toevoegen van een aparte timer relais aan het paneel.

V5: Wat moet worden gecontroleerd voordat een vervangende E3JM-DS70M4T wordt besteld?

Bevestig: de sensorafstand die nodig is voor het werkelijke doel en de achtergrond, de voedingsspanning op het installatiepunt, of een relaisuitgang correct is voor de aangesloten ingang,verbindingsmethode (terminalblok), IP66 geschiktheid voor het milieu, en of er in de huidige installatie een timerfunctie wordt gebruikt zodat deze op de vervangende kan worden afgestemd.
