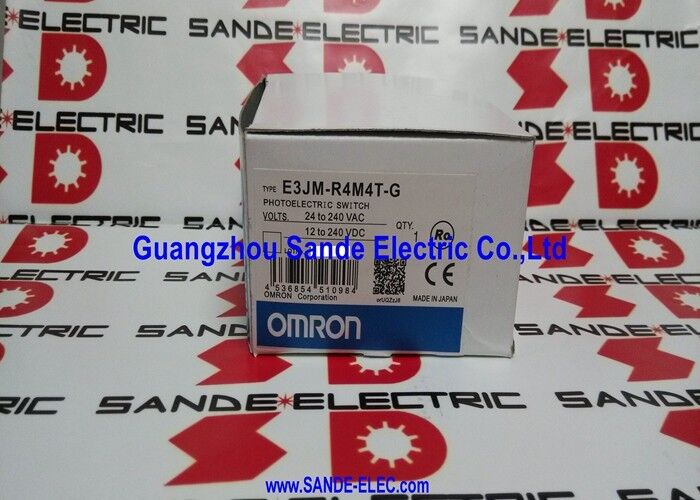

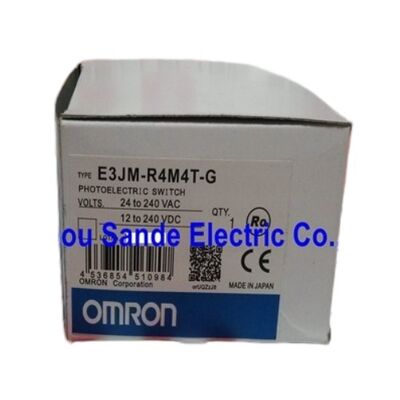

Omron foto-elektrische schakelaar E3JM-R4M4T-G E3JMR4M4TG

Omron E3JM-R4M4T-G Retro-reflectieve foto-elektrische sensor

Overzicht

De Omron E3JM-R4M4T-G is een vierkante retro-reflectieve foto-elektrische sensor, gebouwd voor industriële detectietaken die een lange detectieafstand, relaisuitgang en breed AC/DC-voedingscompatibiliteit in één behuizing vereisen.

Met M.S.R.-functie, gepolariseerd rood licht en een detectieafstand van 4 m bij gebruik met de gespecificeerde reflector, is dit model bijzonder geschikt voor transportbanden, poortbewaking, verpakkingslijnen en algemene objectdetectie waarbij stabiele detectie moet worden gehandhaafd onder praktische fabrieksomstandigheden.

Een van de sterkste voordelen van dit model is de elektrische flexibiliteit. Omdat het zowel 100 tot 240 VAC als 24 tot 240 VDC ondersteunt, kan het worden geïntegreerd in een breed scala aan schakelkasten zonder dat er een herontwerp nodig is rond een smalle voedingsstandaard.

Bij retrofitwerk is dat van groot belang: een sensor die overeenkomt met de bestaande voedingsarchitectuur en nog steeds een relaiscontact biedt, kan de vervanging vereenvoudigen, bedradingswijzigingen verminderen en de downtime tijdens onderhoud verkorten.

Dit model biedt ook praktische machine-niveau functies buiten basisdetectie.

Omron vermeldt selecteerbare Light-ON / Dark-ON werking, timerselectie uit ON-vertraging, OFF-vertraging of one-shot vertraging, en een responstijd van maximaal 30 ms.

Die combinatie maakt de E3JM-R4M4T-G nuttig, niet alleen als detectieapparaat, maar ook als een flexibele besturingscomponent die signaalgedrag direct op veldniveau kan helpen vormgeven.

Belangrijkste specificaties

Relaisuitgang en breed voedingsbereik

De relaisuitgang is een van de meest praktische redenen om voor dit model te kiezen. In veel industriële systemen, met name oudere machines, is een contactuitgang gemakkelijker te integreren dan een transistoraanpassing.

Het past natuurlijk in relaislogica, vergrendelingslussen en besturingscircuits die een geschakeld contact verwachten in plaats van een elektronische uitgang met laagspanning. Dat maakt de E3JM-R4M4T-G bijzonder nuttig in onderhoudsgerichte projecten en geautomatiseerde systemen van gemengde generaties.

Het brede AC/DC-voedingsbereik voegt nog een laag bruikbaarheid toe.

In plaats van beperkt te zijn tot één fabrieksstandaard, kan de sensor werken in zowel AC- als DC-besturingsomgevingen, wat het toepassingsrisico vermindert en helpt hetzelfde model te laten passen op een breder scala aan apparatuur. Voor kopers die reserveonderdelen beheren voor verschillende machineplatforms, kan die flexibiliteit een echt operationeel voordeel zijn.

M.S.R.-functie en timerondersteuning

De retro-reflectieve detectiemethode met M.S.R.-functie is waardevol in toepassingen waar reflecterende achtergronden of glimmende oppervlakken de detectie anders zouden kunnen bemoeilijken. In de praktijk helpt het de sensor gefocust te blijven op het beoogde doel en de reflectoropstelling, in plaats van te gemakkelijk te reageren op ongewenste optische omstandigheden.

Dit verbetert de betrouwbaarheid in transportband- en transfertoepassingen waar detectieconsistentie belangrijker is dan pure snelheid alleen.

De ingebouwde timerfuncties maken het model veelzijdiger dan een eenvoudige straalsensor. ON-vertraging, OFF-vertraging en one-shot vertraging kunnen helpen bij het onderdrukken van valse schakelingen, het vasthouden van signalen lang genoeg zodat de besturingslogica ze kan registreren, of het creëren van een schoner timinggedrag zonder extra timerrelais.

Dat vermindert de complexiteit van de schakelkast en geeft de installateur meer directe controle over hoe de sensor zich gedraagt op het veld.

Veelgestelde vragen

V1: Voor welk soort toepassingen is de E3JM-R4M4T-G het meest geschikt?
Het is het meest geschikt voor industriële objectdetectie waarbij een retro-reflectieve sensor een goede balans biedt tussen bereik, installatiegemak en betrouwbare schakeling.

Typische toepassingen zijn transportbanden, transferstations, machine-ingangen, pallet- of doosdetectie en algemene automatiserings taken waarbij een detectiebereik van 4 m nuttig is.

V2: Waarom is de relaisuitgang belangrijk in echte machinesystemen?
Relaisuitgang is met name nuttig in systemen die afhankelijk zijn van contactgebaseerde besturingslogica of waar het ontvangende circuit niet is ontworpen voor transistoruitgangen.

In de praktijk kan het de vervanging vereenvoudigen, interfaceproblemen verminderen en de sensor gemakkelijker integreren in bestaande apparatuur en schakelkasten met gemengde spanningen.

V3: Wat is het praktische voordeel van het brede AC/DC-voedingsbereik?
Het brede voedingsbereik maakt het model gemakkelijker toe te passen op verschillende fabrieksstandaarden.

Het kan worden gebruikt in zowel AC- als DC-gevoede omgevingen, wat een groot voordeel is wanneer één sensorfamilie meerdere machineplatforms moet ondersteunen of wanneer een serviceteam de voorraadvariatie wil minimaliseren.

V4: Hoe nuttig zijn de ingebouwde timerfuncties?
Ze zijn zeer nuttig in echt automatiseringswerk. ON-vertraging, OFF-vertraging en one-shot vertraging stellen de sensor in staat om zijn eigen uitgangsgedrag te vormen, wat kan helpen bij het gladstrijken van besturingslogica, het verminderen van ruis of het creëren van een pulsachtige respons zonder een aparte timingrelais in de schakelkast toe te voegen.

V5: Wat moeten kopers verifiëren voordat ze een vervanging bestellen?
Kopers moeten de detectiemethode, de reflectoropstelling, het vereiste voedingsbereik, de behoefte aan een relaisuitgang, het type kabeldoorvoer en of de machine afhankelijk is van timer-ondersteund gedrag bevestigen. Bij retrofitwerk zijn die details net zo belangrijk als het basis modelnummer.
