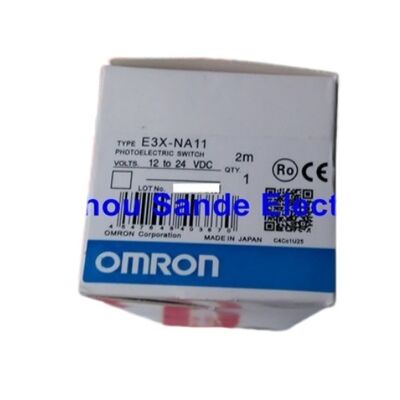

OMRON E3X-NA11 Glasvezelversterker Fotoelektrische schakelaar Foto sensor E3XNA11

Omron E3X-NA11 | Super Manual Fiber Optische Versterker — NPN, LED-balkweergave, 12–24VDC

Artikelnummer: E3X-NA11

Fabrikant: Omron (Japan)

Producttype: Fiber Optische Sensor Versterker — Super Handmatig Type

Uitgangstype: NPN open collector

Voeding: 12–24V DC ±10%

Waarom de LED-balkweergave Belangrijk is

De E3X-NA11 is gebouwd rond één idee: fiber-optische detectie eenvoudig in te stellen en betrouwbaar te maken. De LED-balkweergave van het lichtniveau is wat dit in de praktijk mogelijk maakt. In plaats van te vertrouwen op een enkele uitgangsindicator om u te vertellen of de sensor aan of uit is, geeft de balk u een continu beeld van de signaalsterkte. U kunt de marge zien — hoe dicht het signaal zich bij de schakeldrempel bevindt — terwijl u de fiberkop uitlijnt of de instelling aanpast.

Die zichtbaarheid is belangrijker bij fiberdetectie dan bij de meeste andere detectietypes. Fiberkoppen zijn klein, de detectiegeometrie is krap en kleine mechanische veranderingen kunnen het lichtniveau zodanig verschuiven dat er intermitterende storingen in de productie optreden. Met slechts een binaire indicator zijn die problemen moeilijk te detecteren tijdens de ingebruikname. Met de balkweergave kan een installateur correct uitlijnen, een veilige marge bevestigen en de instelling in een stabiele toestand achterlaten.

De 8-draads gevoeligheidsregelaar ondersteunt dit. Fijne drempelregeling over acht omwentelingen geeft een veel betere resolutie dan een enkele omwentelingsregeling, met name wanneer het doelwit klein is of de optische omstandigheden variëren. In combinatie met de balkweergave maakt dit de E3X-NA11 een praktische keuze op echte machines waar de omstandigheden niet ideaal zijn.

Praktische Beschermingsfuncties

De vaste OFF-vertragingstimer van 40 ms is een nuttig detail. Korte onderbrekingen — trillingen, fladderen, een kortstondig passerende rand — laten de uitgang niet onmiddellijk vallen. Dit maakt de versterker vergevingsgezinder in omgevingen waar perfect stabiele signalen niet altijd gegarandeerd zijn.

Omgekeerde polariteitsbeveiliging en kortsluitingsbeveiliging van de uitgang voegen basisele elektrische betrouwbaarheid toe zonder de installatie te compliceren.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: Voor welke toepassingen is de E3X-NA11 het meest geschikt?

Algemene fiber-optische detectie waarbij de installateur handmatige instelling en duidelijke visuele feedback nodig heeft. Detectie van kleine onderdelen, detectie van assemblagepaden, hantering van elektronica en compacte automatiseringsstations waar een fiberkop het juiste detectieformaat is.

V2: Wat is het praktische voordeel van de LED-balkweergave ten opzichte van een eenvoudigere indicator?

Het toont direct de signaalsterkte, niet alleen de aan/uit-status. Dit maakt de uitlijning sneller, helpt u de marge te beoordelen voordat de machine weer in productie gaat, en maakt het veel gemakkelijker om instabiele detectieomstandigheden te herkennen die later tot intermitterende storingen zouden leiden.

V3: Hoe nuttig is de 8-draads regelaar in de praktijk?

Zeer nuttig voor krappe installaties. Een meeromwentelingsregeling biedt een veel fijnere drempelafstelling dan een eenvoudige knop met één omwenteling — belangrijk wanneer het doelwit klein is, de installatiegeometrie beperkt is, of de optische omstandigheden variëren tussen eenheden op dezelfde lijn.

V4: Wat moet worden geverifieerd voordat een vervangende E3X-NA11 wordt besteld?

Uitgangstype (NPN vs PNP — de NA11 is NPN), voedingsspanning, compatibiliteit van de fiberkop met de E3X-NA versterkerfamilie, en of de machine afhankelijk is van het vaste OFF-vertraginggedrag van dit model. Controleer de versterker en de fiberkop samen, niet alleen de versterker.

V5: Wanneer helpt de OFF-vertragingstimer?

Wanneer korte onderbrekingen de uitgang niet onmiddellijk mogen laten vallen — trillingen, fladderen of kortstondige signaalverminderingen door de omgeving. De vaste vertraging van 40 ms absorbeert deze zonder een valse uitgangsverandering te veroorzaken, wat nuisance-storingen in mechanisch actieve machinegebieden vermindert.
