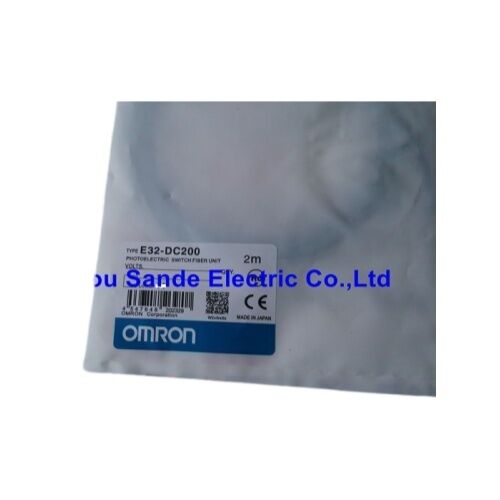

Omron E32-DC200 | Diffuus-reflecterende glasvezelsensorkop — M6, 900 mm, SUS304, IP67, 2 m glasvezel, −40°C tot +70°C

Overzicht

De Omron E32-DC200 is een diffuus-reflecterende glasvezelsensorkop uit de E32-D serie van Omron — het detectie-uiteinde van een tweeledig detectiesysteem dat scheidt waar detectie plaatsvindt van waar signaalverwerking plaatsvindt.

De M6 × 0,75 mm schroefdraadbevestiging bevat het SUS304 roestvrijstalen detectie-uiteinde, en de 2 meter lange plastic glasvezelkabel transporteert lichtsignalen naar een apart gemonteerde versterkereenheid die de schakeluitgang genereert.

Er bevindt zich niets elektronisch in de M6-bevestiging zelf; alle warmtegenererende circuits blijven in de versterker, in het bedieningspaneel, weg van het detectiepunt.

Die scheiding is het hele punt van glasvezelsensoren.

De E32-DC200 kan worden ingeschroefd op plaatsen waar geen conventionele foto-elektrische sensor zou overleven of passen — in lasinrichtingen, naast verwarmde platen, in spuitgietgereedschappen, in holtes die te klein zijn voor een standaard sensorbehuizing.

De M6-schroefdraad past in gaten kleiner dan de diameter van een potlood, en het SUS304 detectie-uiteinde is bestand tegen de hitte, stoom, snijvloeistof en mechanisch contact die typisch zijn voor krappe machineplaatsen. IP67-bescherming aan het detectie-uiteinde dekt onderdompelingsblootstelling die de installatiepositie van de glasvezel kan tegenkomen.

De diffuus-reflecterende modus betekent dat de E32-DC200 zowel licht uitzendt als ontvangt vanaf hetzelfde uiteinde.

Er is geen reflector te installeren, geen tegenoverliggende glasvezel aan de andere kant van de detectiespleet — de sensor zendt licht uit naar het doelwit en detecteert wat terugkaatst.

Dit vereenvoudigt de installatie aanzienlijk wanneer slechts aan één kant van het detectiepunt toegang beschikbaar is, en maakt de E32-DC200 geschikt voor het detecteren van de aanwezigheid of afwezigheid van individuele componenten, onderdelen op transportbanden, etiketten op verpakkingen en oppervlaktekenmerken op bewegende werkstukken.

Belangrijkste specificaties

SUS304 detectie-uiteinde — Waarom materiaal ertoe doet op het detectiepunt

De SUS304 roestvrijstalen punt van de E32-DC200 is niet toevallig — het is het specificatiedetail dat bepaalt waar deze sensorkop fysiek kan worden geïnstalleerd. SUS304 is een austenitische roestvrijstaalkwaliteit die corrosiebestendig is in aanwezigheid van snijoliën, koelmiddel, stoom en milde chemische blootstelling die typisch is in bewerkings- en productieomgevingen.

Het corrodeert of pitten niet onder de cyclus van nat en droog die gepaard gaat met met koelmiddel overgoten werktuigmachineoperaties.

Waar een sensorpunt van blank messing zou oxideren, donkerder worden en periodieke reiniging zou vereisen om de optische prestaties te behouden, behoudt de SUS304-punt zijn oppervlakteconditie met minimaal onderhoud.

De mechanische hardheid van SUS304 maakt de punt ook bestand tegen incidenteel contact — het lichte krassen en kleine stoten die optreden wanneer gereedschap of werkstukken dicht langs de sensor passeren in krappe installaties.

Deze gebeurtenissen vinden plaats in echte productieomgevingen, ongeacht hoe zorgvuldig de sensor tijdens de installatie wordt gepositioneerd, en SUS304 doorstaat ze zonder het detectievlak te vervormen op een manier die de optische uitgang verkeerd uitlijnt.

900 mm detectiebereik en afhankelijkheid van de versterker

Het vermelde detectiebereik van 900 mm is geen intrinsieke eigenschap van de E32-DC200 glasvezelkop alleen — het is het bereik dat wordt bereikt wanneer de glasvezelkop is aangesloten op de E3NX-FA versterker die in Standard (ST) modus draait tegen wit papier onder gecontroleerde testomstandigheden. Met de E3X-HD versterker in dezelfde modus bereikt dezelfde glasvezelkop 600 mm tot hetzelfde doelwit.

Het verschil komt voort uit het lichtvermogen van de versterker en de gevoeligheid van de ontvanger, niet uit de glasvezelunit zelf.

In de praktijk is de werkende detectieafstand voor een specifieke toepassing afhankelijk van de reflectiviteit, de oppervlaktekleur en de textuur van het doelwit. Donkere of niet-reflecterende oppervlakken kaatsen minder licht terug dan de wit papieren standaard, waardoor het effectieve bereik onder de gepubliceerde cijfers wordt verminderd.

Zeer reflecterende oppervlakken — gepolijste metalen, spiegelafwerking verpakkingen — kaatsen zoveel licht terug dat de gevoeligheid van de versterker mogelijk moet worden verlaagd om valse triggers van spiegelende reflectie te voorkomen.

De gevoeligheidsinstelling van de versterker, beschikbaar op alle compatibele versterkers in de E3X- en E3NX-FA-serie, behandelt beide gevallen.

De minimale buigradius van R25 mm van de 2 meter lange glasvezelkabel is de installatiebeperking die moet worden gerespecteerd tijdens het routeren.

Strakker buigen dan een radius van 25 mm op enig punt langs de lengte van de glasvezel riskeert scheuren van de plastic glasvezels in de bekleding, wat de demping verhoogt en het niveau van het doorgelaten licht vermindert — gelijk aan het verminderen van het effectieve detectiebereik zonder enige verandering in de doelwit- of versterkerinstellingen.

Veelgestelde vragen

V1: De E32-DC200 vermeldt detectieafstanden voor E3NX-FA en E3X-HD versterkers — kan deze ook werken met de E3X-NA en E3X-SD series?

Ja. De E3X-NA, E3X-SD en E3X-HD series worden allemaal vermeld als compatibele versterkers.

Het detectiebereik zal variëren afhankelijk van het uitgestraalde vermogen van de versterker en de geselecteerde bedrijfsmodus. E3NX-FA versterkers bereiken het maximaal aangegeven bereik van 900 mm; E3X-NA en E3X-SD versterkers zullen enigszins kortere effectieve bereiken produceren.

Selecteer de versterker op basis van de vereiste detectieafstand, reactiesnelheid en eventuele extra functies (digitale weergave, communicatie-uitgang) die nodig zijn voor de toepassing.

V2: De glasvezel is plastic, geen glas — beperkt dit de temperatuurbestendigheid aan het detectie-uiteinde?

Het bedrijfstemperatuurbereik van de plastic glasvezel (−40°C tot +70°C) verwijst naar de glasvezelkabel, niet naar het SUS304 detectie-uiteinde. Het detectie-uiteinde zelf tolereert hogere omgevingstemperaturen aan de punt dan de glasvezelkabel kan.

Als het detectiepunt zich in een omgeving met hoge temperaturen bevindt (oven, verwarmde plaat, dicht bij een verwarmingselement), zorg er dan voor dat de temperatuur die de glasvezelkabel tegenkomt langs de routering — met name in de buurt van het detectie-uiteinde — binnen de specificatie van de kabel van −40°C tot +70°C blijft.

Als de puntlocatie heter is, moet de glasvezel worden weggestuurd van de warmtebron voordat deze de hogere temperatuurzone bereikt.

V3: Wat is het verschil tussen diffuus-reflecterende en retro-reflecterende modus, en wanneer zou ik elk kiezen?

Diffuus-reflecterend (deze sensor) zendt uit en detecteert vanaf hetzelfde uiteinde, en detecteert licht dat door het doelwit zelf wordt verstrooid. Retro-reflecterend gebruikt een aparte reflector aan de tegenovergestelde zijde, waarbij de sensor detecteert of de straal naar de reflector wordt onderbroken.

Diffuus is eenvoudiger te installeren waar slechts één toegangspunt is, maar de detectie is gevoelig voor de reflectiviteit van het doelwit — donkere of transparante doelwitten kaatsen weinig licht terug. Retro-reflecterend geeft meer consistente detectie, onafhankelijk van de kleur of afwerking van het doelwit, maar vereist het monteren van een reflector tegenover de sensor.

Kies diffuus voor solide ondoorzichtige doelwitdetectie op locaties met één toegang; overweeg retro-reflecterend wanneer de kleur of transparantie van het doelwit varieert.

V4: Kan de E32-DC200 glasvezel worden ingekort als 2 meter meer is dan de installatie vereist?

Het inkorten van de glasvezel verkort deze, maar vereist ook het opnieuw aansluiten van het gesneden uiteinde aan de versterker.

Omron glasvezelversterkers accepteren een gestripte plastic glasvezelpunt die in de glasvezelpoort van de versterker wordt gestoken — het uiteinde kan schoon worden gesneden met de juiste glasvezelsnijder (Omron raadt aan hun glasvezelsnijder te gebruiken voor een schoon, loodrecht vlak) en opnieuw worden ingebracht.

Het snijden vermindert het detectiebereik niet significant bij korte lengteverminderingen, aangezien de signaalverzwakking per meter plastic glasvezel laag is. De glasvezel mag echter niet worden ingekort tot minder dan het minimum dat nodig is om vanaf het detectiepunt naar de versterker te reiken met de R25 mm buigradius gerespecteerd langs de route.

V5: Hoe beïnvloedt de M6 × 0,75 mm schroefdraad de montage, en welk beugel heb ik nodig?

De M6 × 0,75 mm is een standaard metrische schroefdraad die M6 borgmoeren accepteert — doorgaans meegeleverd met de E32-DC200. De sensor wordt door een montagegat van 6 mm geschroefd en vastgezet door de borgmoer tegen de achterkant van de beugel aan te draaien.

Twee borgmoeren maken axiale positieaanpassing langs de beugel mogelijk voordat de definitieve vergrendeling — één moer vanaf de voorkant van de beugel en één vanaf de achterkant. Omron en leveranciers van derden bieden speciaal gemaakte montagebeugels voor de M6 E32-serie; alternatief dient elk stalen of aluminium paneel met een geboord en getapt M6-gat dezelfde functie.
