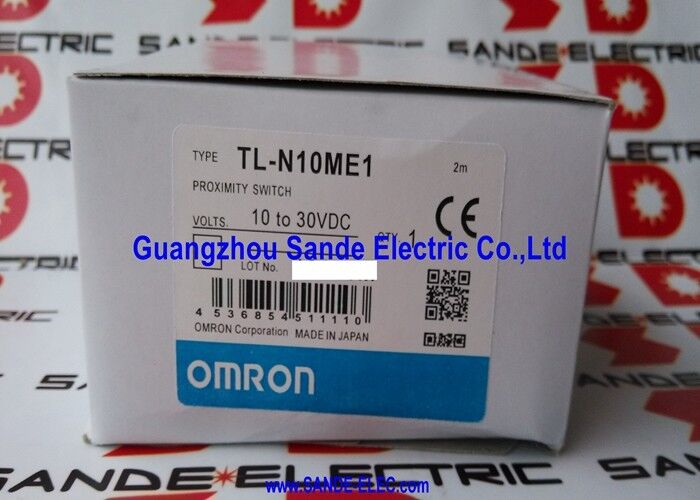

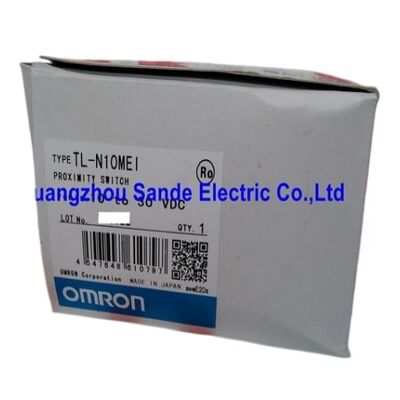

OMRON Naderingsschakelaar TL-N10ME1 TLN10ME1 TL-N10ME1

Omron TL-N10ME1 rechthoekige inductieve nabijheidssensor

Overzicht

De Omron TL-N10ME1 is een rechthoekige inductieve nabijheidssensor die is bedoeld voor machinebouwers en onderhoudsteams die een vierkantvormige vorm van het lichaam verkiezen in plaats van een cilindrische draadloze sensor.

Het onbeschermde ontwerp, de sensorafstand van 10 mm, de DC 3-draad NPN-uitgang die normaal gesproken open is en de rechthoekige behuizing van de klasse 30 mm maken het een praktische keuze voor beugels, platte machine-montage,verplaatsingsapparatuur, en industriële mechanismen waarbij een kubusvormige sensormachine gemakkelijker te plaatsen is dan een draadvormige loop.

Dit model is vooral handig in machines waar de sensor op een plat mechanisch oppervlak moet worden uitgerust en gemakkelijk te vervangen moet blijven.

De TL-N-familie is gebouwd rond die installatiestijl.en de TL-N10ME1 combineert een eenvoudige elektrische interface met een grotere rechthoekige sensorkop die een praktische sensorafstand van 10 mm voor ijzerhoudende doelen biedt.

In echte automatiseringswerkzaamheden kan dat de installatie vergemakkelijken waar een beetje extra stand-off afstand helpt bij het absorberen van normale beugel- of deelpositie variaties.

De elektrische eigenschappen zijn eveneens goed afgestemd op de standaard industriële regelsystemen.

Het model werkt van 10 tot 30 VDC, maakt gebruik van een 3-draad NPN NO-uitgang in gelijk stroom, schakelt tot 500 Hz en bevat een omgekeerde polariteitsbescherming en een spanningsdemper.

Die combinatie geeft het een sterk, praktisch profiel voor transportbanden, algemene machine detectie, stoppositie detectie en herhaalde metaal-doel detectie in alledaagse fabrieksomgevingen.

Belangrijkste specificaties

Een rechthoekig lichaam voor installatie op vlakke oppervlakken

De rechthoekige behuizing is een van de belangrijkste redenen waarom ingenieurs dit model kiezen.een vierkante sensor is gemakkelijker te monteren tegen een platte beugel of zijplaat dan een cilindrisch draadtype, vooral wanneer de installatie al een vast vlak oppervlak heeft en de ontwerper een eenvoudige opschroefmontage wenst.

Dit kan zowel de oorspronkelijke installatie als de latere vervanging gemakkelijker maken.

Onbeschermde 10 mm detectie

De TL-N10ME1 heeft een gebruikelijke werkingsmarge voor algemene metaaldetectie.

Dat extra bereik kan helpen in machines waar de aanpak van het doel niet extreem strak is of waar kleine mechanische toleranties moeten worden opgenomen zonder naar een grotere sensorfamilie te verhuizen.

Net als bij andere niet-geschermde sensoren moet tijdens de installatie nog steeds rekening worden gehouden met het omringende metaal en de montagegeometrie voor de beste langetermijnstabiliteit.

Veelgestelde vragen

V1: Voor welke toepassingen is TL-N10ME1 het meest geschikt?
Het is het meest geschikt voor algemene industriële metaaldetectie waarbij een rechthoekig lichaam gemakkelijker te monteren is dan een cilindrische sensor.

Typische toepassingen zijn transportbandsensor, bevestiging van het stoppen van de machine, detectie op een beugel en positiebewaking in automatiseringsapparatuur.

V2: Waarom zou een ingenieur kiezen voor een rechthoekige nabijheidssensor in plaats van een draadvat?
Een rechthoekige sensor kan gemakkelijker worden geïnstalleerd op vlakke machineoppervlakken of beugels.en in veel praktische machineontwerpen dat mechanisch voordeel opweegt tegen de flexibiliteit van een cilindrisch draadlig lichaam.

V3: Wat betekent het niet-geschermde ontwerp in praktisch gebruik?
Dit betekent dat het detectieveld breder is dan bij een afschermd type met spoelmontage, waardoor het bereik van 10 mm wordt bereikt.

In de praktijk moet de installateur een voldoende ruimte achterlaten rond het detectievlak en rekening houden met het omringende metaal tijdens de montage om een stabiele detectie te behouden.

V4: Is TL-N10ME1 geschikt voor standaard fabrieksomgevingen?
Ja, het bereik, IP67-profiel en ingebouwde beschermingsfuncties maken het geschikt voor routine industrieel gebruik.

Het is ontworpen als een praktische standaard nabijheidssensor in plaats van een lichte detector voor algemeen gebruik.

V5: Wat moeten kopers controleren voordat zij een vervangende bestellen?
Kopers moeten het exacte model achtervoegsel, de kabellengte, de rechthoekige carrosserie, de sensorafstand en het NPN NO DC 3-draad-uitgangsformaat bevestigen.

Voor vervangingswerkzaamheden is het overeenkomen van de mechanische montage-stijl net zo belangrijk als het overeenkomen van de elektrische specificatie.
