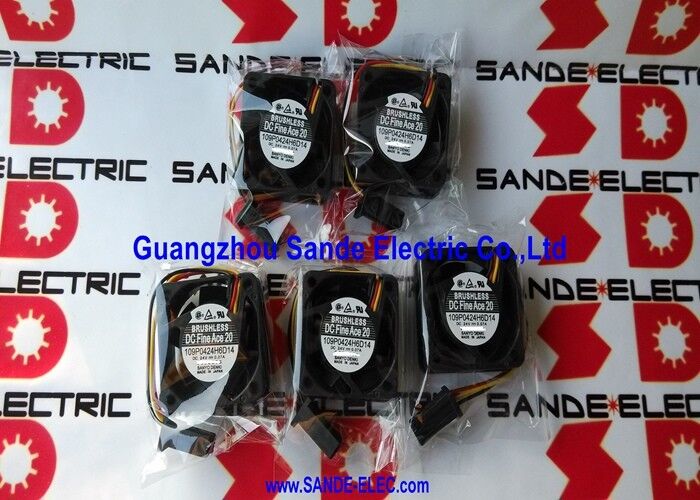

SANYO FAN 109P042H6D14 1O9PO42H6D14

109P042H6D14 Sanyo Denki San Ace DC Axial Fan 24V / 3-draad / kogellager / industriële automatisering en besturing

Sanyo Denki San Ace Industrial DC Fan voor Automation Electronics

De 109P042H6D14 is een Sanyo Denki San Ace serie DC axiale ventilator voor 24V industriële elektronica koeling.Sanyo Denki's San Ace-ventilatorlijn is ontworpen en vervaardigd volgens de betrouwbaarheidstandaarden die vereist zijn in industriële toepassingen voor continu gebruik PLC-kasten, servo-aandrijvingsbehuizingen, CNC-machine­gereedschapsbesturings­elektronica en industriële automatiseringsapparatuur.

De 3-draadverbinding levert zowel de 24V gelijkstroomtoevoer als een tachometer/alarmsignaaluitgang waardoor het gastheerstelsel de werking van de ventilator kan monitoren en storingalarmen kan genereren bij storing van de ventilator.Deze monitoringsmogelijkheid is een standaardfunctie in Sanyo Denki's industriële ventilatorassortiment, waardoor hun producten compatibel zijn met de schakelingen voor het controleren van de storingen van ventilatoren die in professionele industriële regelmachines voorkomen.

Belangrijkste productinformatie

3-draad interfaces ️ Monitoring en stroom

De 3-draadconfiguratie is de industriële standaard voor gecontroleerde koelventilatoren:

elektrische draden:Twee draden dragen de positieve en negatieve stroom van de 24 V gelijkstroom over.

Signaldraad:De derde draad draagt de tachometer of alarmsignaal van de ventilator een gepulseerde output die evenredig is met de ventilator snelheid die het gastheer systeem leest om te bevestigen dat de ventilator werkt.

Alarm detectie:Wanneer het tachometersignaal tot nul daalt (ventilator gestopt), genereert de gastapparatuur een alarm voor een storing van de ventilator.of een serviceverzoek afhankelijk van de specifieke systeemconfiguratie.

Toepassingen

Koeling van de automatische besturing:Industriële PLC-behuizingen, veiligheidscontrolemodules en automatiseringscomputerelektronica

Servo- en bewegingsbesturing:Servo-aandrijving module koeling, beweging controller elektronica, en as controle kaart thermisch beheer in CNC machine tools en industriële robots.

met een vermogen van niet meer dan 50 WInterne koelventilatorposities in variabele frequentiedrivers en servoversterkers waarbij compacte 40 mm ventilatormontageposities een betrouwbare 24 V gelijkstroomkoeling vereisen.

Industriële informatica:industriële pc's, ingebouwde controllers en edge computing-hardware waarvoor in gecontroleerde omgevingen continu 24V ventilatorkoeling is vereist.

Veelgestelde vragen

V1: Hoe verhoudt 109P042H6D14 zich tot de 109P0424H6D14 in het San Ace-productassortiment?

Beide onderdeelnummers delen de San Ace 109P-seriebenaming en het prestatie-suffix H6D14 ?? het 0424-segment in 109P0424H6D14 identificeert expliciet de 40 mm-grootte en de 24 V-toevoerspanning.De 109P042H6D14 is dezelfde serie en klasse ventilator; bevestig de exacte specificaties van de Sanyo Denki-productdocumentatie voor het specifieke onderdeelnummer om de afmetingen en prestatiegegevens voor de installatie te verifiëren.

V2: Op welke storingsmodus moet ik letten met de 109P042H6D14 in industriële dienst?

Ballenlagerventilatoren falen doorgaans door smeermiddeluitputting van de lagers. Het begin is geleidelijk: toenemend lagergeluid (malen of piepen), intermitterende snelheidsvermindering, vervolgens volledige stilstand.De 3-draad tachometer uitgang maakt het mogelijk vroegtijdige detectie van snelheidsvermindering voor volledige storingIn schone omgevingen bereiken ventilatoren over het algemeen hun nominale levensduur; in stoffige of met olie verontreinigde omgevingen verkort een versnelde verontreiniging van het lagersegel de levensduur aanzienlijk.

V3: Kan het 3-draadsignaaluitgang van 109P042H6D14 zowel voor snelheidsweergave als voor alarmmelding worden gebruikt?

Ja Dit signaal kan tegelijkertijd worden gevoed in een frequentieteller voor RPM-weergave en een minimumfrequentie-vergelijkingscircuit voor alarmtriggeringVeel industriële PLC's en aandrijvingscontrollers bieden speciale ventilator tachometer-invoeringen die beide functies verwerken vanaf de enige derde draad zonder externe circuits.

V4: Wat is de juiste oriëntatie voor het monteren van 109P042H6D14?

kogellagerventilatoren werken betrouwbaar in elke oriëntatie van de montage: horizontale as (ventilator die horizontaal blaast), verticale as naar boven (ventilator aan de onderkant van de behuizing),of verticale schacht naar beneden (ventilator bovenop de behuizing)In tegenstelling tot ventilatoren met een behuizing die specifieke oriëntatie vereisen voor de smeermiddelverdeling, houden de kogellagers van de 109P042H6D14 een consistente smering in stand, ongeacht de montagehoek.Montage met het ventilatoretiket in de richting van de inlaat om de correcte luchtstroomrichting te bevestigen.
