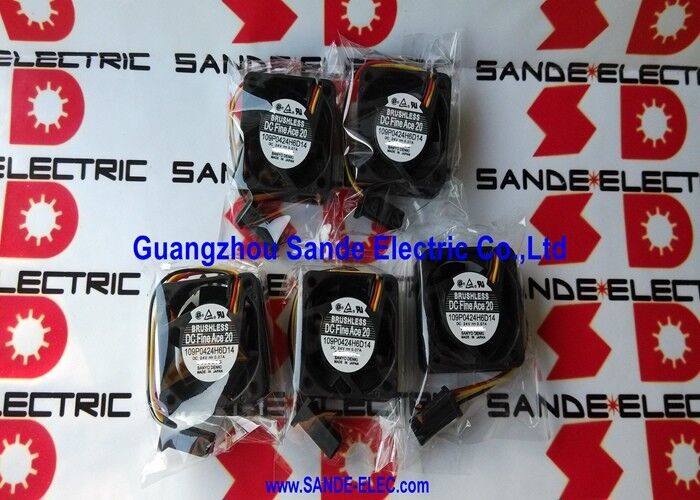

SANYO 109P0424H6D14 Fan 109PO424H6D14

109P0424H6D14 | Sanyo Denki San Ace 40 ventilator — 40×40×20mm / 24V / 0,07A / 3-draads / kogellager / industriële koeling

San Ace 40 bij 20 mm diepte - standaard 40 mm vormfactor

De 109P0424H6D14 is een 24V DC axiale ventilator uit de San Ace 40-serie van Sanyo Denki - de 40×40×20mm (4020) vormfactorversie van de 109P0424-familie. De diepte van 20 mm is de meest voorkomende ventilatordiepte van 40 mm in industriële automatisering en servertoepassingen, waarbij de compacte voetafdruk in evenwicht wordt gebracht met het bladvolume voor een nuttige luchtstroom.

Het stroomverbruik van 0,07 A bij 24 V brengt het stroomverbruik op ongeveer 1,68 W: een minimale elektrische belasting op de 24 V-voedingsrail die de meeste industriële besturingsapparatuur van stroom voorziet. Op dit vermogensniveau kunnen meerdere ventilatoren een enkel 24V-voedingscircuit delen zonder de limieten voor de voedingsstroom te benaderen.

Belangrijke productinformatie

San Ace 40 - Sanyo Denki's industriële 40 mm ventilatorfamilie

De San Ace 40-serie weerspiegelt de industriële ventilatortechniekfilosofie van Sanyo Denki: hoge betrouwbaarheid, consistente prestaties en toepassingsspecifieke varianten voor verschillende thermische beheervereisten:

Meerdere diepte-opties:De 109P0424H6-serie omvat ventilatoren van 40 x 40 mm met verschillende dieptevarianten (15 mm, 20 mm en dieper) - elk geoptimaliseerd voor verschillende stromingsweerstanden en luchtstroomvereisten bij dezelfde 24V-voedingsspanning.

Snelheidsvarianten:Binnen de H6-aanduiding bestaan ​​er verschillende snelheidsvarianten (geïdentificeerd door de achterste cijfers) - die geluidsarme, standaard en krachtige snelheidspunten dekken voor verschillende thermische belastingsvereisten.

Kogellagerconstructie:Alle ventilatoren uit de San Ace 40-serie maken gebruik van motorconstructies met kogellagers, wat zorgt voor oriëntatieonafhankelijkheid en consistente prestaties over het bedrijfstemperatuurbereik van -20°C tot +70°C.

Toepassingen

Industriële PLC-chassiskoeling:40 mm ventilatorposities in PLC-rackchassiskoeling - de diepte van 20 mm past bij de standaard holtediepte in de meeste PLC-modulebays.

Servo-aandrijfelektronica koeling:Interne koeling voor compacte servoaandrijfmodules en asbesturingselektronica met behulp van 24V DC-aangedreven ventilatoren.

CNC-besturingselektronica:Koeling voor elektronica op het CNC-bedieningspaneel, motion control-kaarten en drive-interfacemodules die een compacte 40 mm-koeling vereisen.

Industriële server- en netwerkhardware:Serverblademodules, edge computing-hardware en industriële routers: de vormfactor van 40×20 mm is standaard voor de meeste bedrijfs- en industriële serverventilatorposities.

Veelgestelde vragen

Vraag 1: Is 109P0424H6D14 een geschikte vervanging voor NMB 1608KL-05W-B39 in FANUC-toepassingen?

Beide zijn 40×40×20 mm 24V DC 3-draads ventilatoren, maar ze hebben verschillende connectorbehuizingen. De NMB 1608KL-05W-B39 maakt gebruik van een specifieke FANUC-matched connector (FANUC A90L-0001-0510). De 109P0424H6D14 is een standaard Sanyo Denki San Ace variant. Voor FANUC-specifieke toepassingen specificeert het FANUC-montagenummer (A90L-0001-xxxx) de exacte compatibele ventilator inclusief connector. Controleer de compatibiliteit van de connector voordat u deze vervangt.

Vraag 2: Wat is de nominale snelheid en luchtstroom van 109P0424H6D14?

De 109P0424H6D14 behoort tot de H6-snelheidsklasse binnen de San Ace 40-serie - de 40 × 40 × 20 mm H6-klasse ventilatoren in de 109P0424-reeks werken doorgaans op ongeveer 6.000–6.500 RPM met een luchtstroom van 8–9 CFM bij een nominaal vermogen van 24V. Bevestig de exacte snelheid en luchtstroom uit het Sanyo Denki 109P0424H6D14-datablad - de achterste D14 identificeert de specifieke variant binnen de H6-klasse.

Vraag 3: Heeft 109P0424H6D14 polariteitsbeveiliging?

Sanyo Denki San Ace-ventilatoren zijn voorzien van een beveiliging tegen omgekeerde polariteit in het motorcircuit; het omgekeerd aansluiten van de voedingsspanning beschadigt de motor niet. De ventilator werkt eenvoudigweg niet totdat de juiste polariteit is toegepast. Dit is een standaard veiligheidsfunctie uit de San Ace-serie die onbedoelde motorschade tijdens installatie of onderhoud voorkomt wanneer de voedingsdraden per ongeluk worden omgedraaid.

V4: Wat moet ik controleren als 109P0424H6D14 niet draait na installatie?

Controleer: (1) Voedingsspanning bij de ventilatorconnector – controleer of er 24 V aanwezig is op beide voedingspinnen. (2) Correcte oriëntatie van de connectorpen — de 3-pins connector kan soms in de verkeerde richting worden geplaatst als de behuizing niet is vergrendeld. (3) Verstopping van de ventilator: zelfs een kortstondige fysieke obstructie kan bij sommige borstelloze ventilatorontwerpen het opstarten verhinderen. (4) Voedingsstroomlimiet — als de 24V voedingsstroomlimiet wordt bereikt (als gevolg van andere belastingen), trekt de ventilator mogelijk niet voldoende startstroom om de statische wrijving van de lagers te overwinnen.
