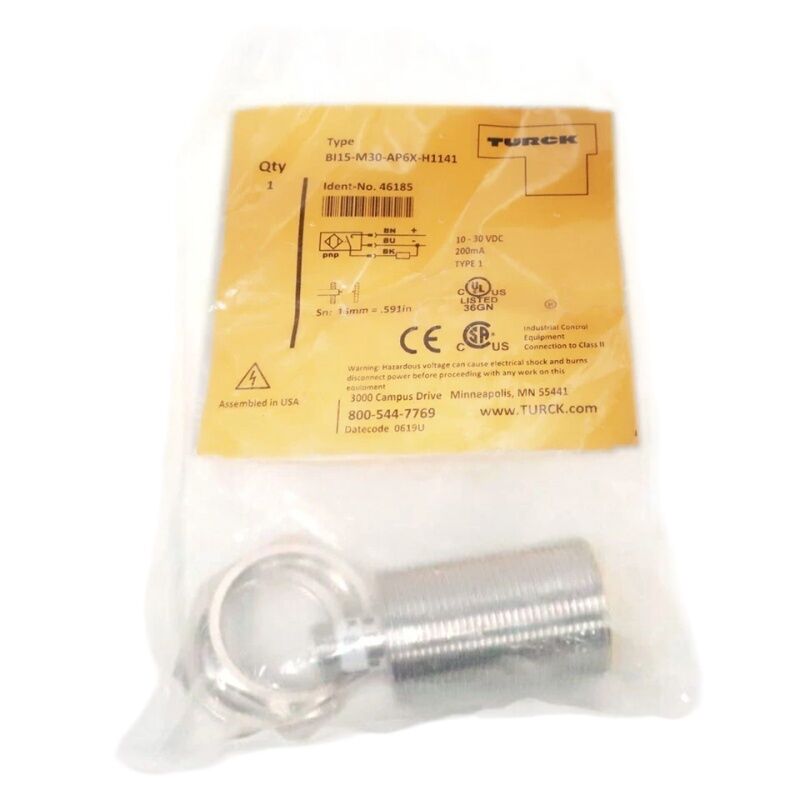

TURCK Proximity Switch Sensor Bi15-M30-AP6X Bi15M30AP6X Bi15-M3O-AP6X

Turck Bi15-M30-AP6X. Inductieve nabijheidssensor 15mm, M30, PNP NO, 1030VDC, flush mount, 300Hz, 2m kabel.

Overzicht

DeTurck Bi15-M30-AP6Xis een flush-montagebare inductieve nabijheidssensor uit de Turck's Bi-serie, die een nominale sensorafstand van 15 mm levert vanaf een M30-cilinderhoes op een normaal open PNP-uitgang.

Het draait van 10 tot 30 V gelijkstroom ‡ met zowel 12 V als 24 V gelijkstroom besturingssystemen ‡ trekt tot 200 mA door de belasting en schakelt tot 300 Hz voor het detecteren van matig snel bewegende metalen doelen.

De 2 meter lange, vooraf bedrade kabel verbindt het rechtstreeks met het sensorgordel van de machine, zonder dat er een afzonderlijke veldconnector nodig is.

Vijftien millimeter van een M30 sensor is de specifieke combinatie waarvoor dit model is gebouwd.

Verstopping betekent dat de sensoroppervlakte gelijk is aan of in de metalen beugel is ingebed. which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.

De 15 mm sensorafstand zorgt voor de nodige afstand tussen de gemonteerde sensor en het benaderingspad van het gedetecteerde doelen de tolerantie in het mechanische ontwerp van de machine.

De PNP-uitgang (sourcing) is compatibel met de PNP-input PLC-kaartstandaard die veel wordt gebruikt in het Europese machineontwerp.

Wanneer een metaaldoel in het detectieveld komt, wordt de uitgangstransistor ingeschakeld en wordt de stroom naar de aangesloten belasting gebracht.of indicator van de positieve voedingsrail door de lading naar de gemeenschappelijke terugkeer.

Belangrijkste specificaties

Vloeistofmontage bij M30 Het mechanische voordeel

Flow-montagebare sensoren zoals de Bi15-M30-AP6X dragen hun elektromagnetisch veld dicht voor de sensor en projecteren minimaal naar de zijkanten.

Deze veldgeometrie wordt bereikt door de in de sensor-body geïntegreerde afscherming de geleidende ring rond de sensorkant concentreert het veld naar voren en onderdrukt zijprojecties,met een vermogen van meer dan 50 W,.

Het praktische resultaat is een flexibiliteit van de installatie die niet-opsplitsingssensoren niet bieden:De Bi15-M30-AP6X kan in een stalen beugel worden gedraaid en worden vergrendeld met de meegeleverde hexanoot met het gezicht tegen het oppervlak, om te voorkomen dat het wordt geraakt door een passerende pallet, werkstuk of keten.

Op transportlijnen, palletoverdrachtsystemen en persgereedschappen waar het detectiepunt zich in het pad van bewegende zware onderdelen bevindt,Het is de specificatie die de sensor fysiek intact houdt gedurende de productieperiode van de machine..

De M30 × 1.5 mm draad is een standaard metrisch draadformaat dat de slotmoer-hardware past die gebruikelijk is in Europese standaardmachineontwerpen en compatibel is met het volledige assortiment M30-montageaccessoires van Turck.

300 Hz schakelfrequentie en belastingstroom

300 Hz komt overeen met een schakelcyclus van ongeveer 3,3 ms, voldoende om doelwitten te detecteren die zich met matige transportversnellingen bewegen of die bewerkte onderdelen passeren met typische voersnelheden.

Voor een 15 mm-doelwit dat de sensoroppervlakte met 1 m/s op een vervoerband passeert,300 Hz biedt ongeveer vier detectiecycli tijdens de doorgang van het doel meer dan voldoende voor betrouwbare randdetectie en stabiele uitgangsschakeling.

De maximale belastingstroom van 200 mA dekt standaard PLC-invoerbelastingen (typisch 5 20 mA), kleine relaisspellen (20 100 mA) en indicatorlampen rechtstreeks.Stromzuchtige belastingen boven 200mA vereisen een tussenliggende relais in plaats van een directe aansluiting op de sensoruitgang.

Veelgestelde vragen

V1: Is de Bi15-M30-AP6X hetzelfde als de Bi15-M30-AP6X-H1141?

Het achtervoegsel H1141 identificeert de specifieke kabel- en connectorvariant. Bi15-M30-AP6X is het basisonderdeelnummer dat de elektrische en mechanische specificatie van de sensor beschrijft: 15mm sensor, M30,PNP NO, 10 ̊30V DC.

De aanduiding H1141 specificeert de specifieke kabelversie, in dit geval een voorgeassembleerde 2-meter kabel.

Bij bestelling moet u het volledige onderdeelnummer, inclusief het achtervoegsel kabel/aansluiting, bevestigen om de juiste aansluitingsstijl voor uw installatie te garanderen.

V2: Kan de Bi15-M30-AP6X doelwitten van roestvrij staal of aluminium detecteren?

Inductieve sensoren reageren op alle elektrisch geleidende metalen, maar de sensorafstand is voor standaard ijzeren doelen.

Voor roestvrij staal bedraagt de effectieve afstand meestal 60­80% van het ijzergehalte; voor aluminium en messing daalt deze verder tot ongeveer 30­50%.de bereikbare detectieafstand voor dat materiaal te verifiëren aan de hand van Turck-correctiefactorgegevens en de montagepositie dienovereenkomstig aan te passen.

V3: Wat is het verschil tussen de Bi15-M30-AP6X (flush) en een niet-flush M30-sensor met een sensorafstand van 15 mm?

Een M30-sensor zonder schild (non-flush) projecteert zijn elektromagnetisch veld buiten de sensore van de sensor en naar de zijkanten.die een grotere sensorafstand biedt voor een bepaalde lichaamsgrootte, maar niet kan worden gemonteerd omringd door metaal ∙ het omringende metaal absorbeert het veld en vermindert of elimineert detectie.

De Bi15-M30-AP6X's flush ontwerp richt het veld naar voren,het mogelijk maken om metalen beugels te installeren door de sensorafstand te beperken tot 15 mm in plaats van de 20 ∼ 22 mm die een onverzorgde M30 in open lucht kan bereiken.

V4: Wat geeft de LED-indicator aan?

De enkele LED op de Bi15-M30-AP6X verlicht wanneer de uitgang in de actieve (AAN) toestand ‡ het doel wordt gedetecteerd, de uitgangstransistor geleidend.

Het is een output status indicator, geen vermogen indicator. A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.

V5: Welke beschermingscircuits bevat de Bi15-M30-AP6X?

Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.

Deze beveiligingen verminderen het risico op installatiefouten en elimineren de noodzaak van externe seriebeveiligingscomponenten in de standaardbedrading van machines.Aanhoudende kortsluitingen of aanhoudende omgekeerde polariteit buiten de tijdelijke tolerantie van de sensor zal schade veroorzaken, dus los de bedradingsfouten snel op.
