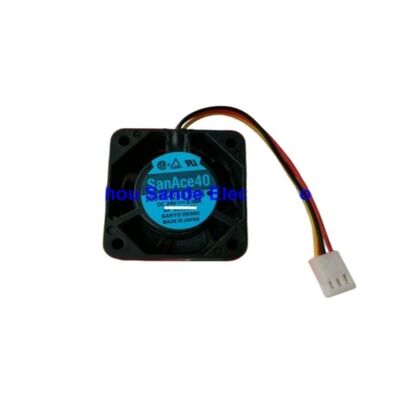

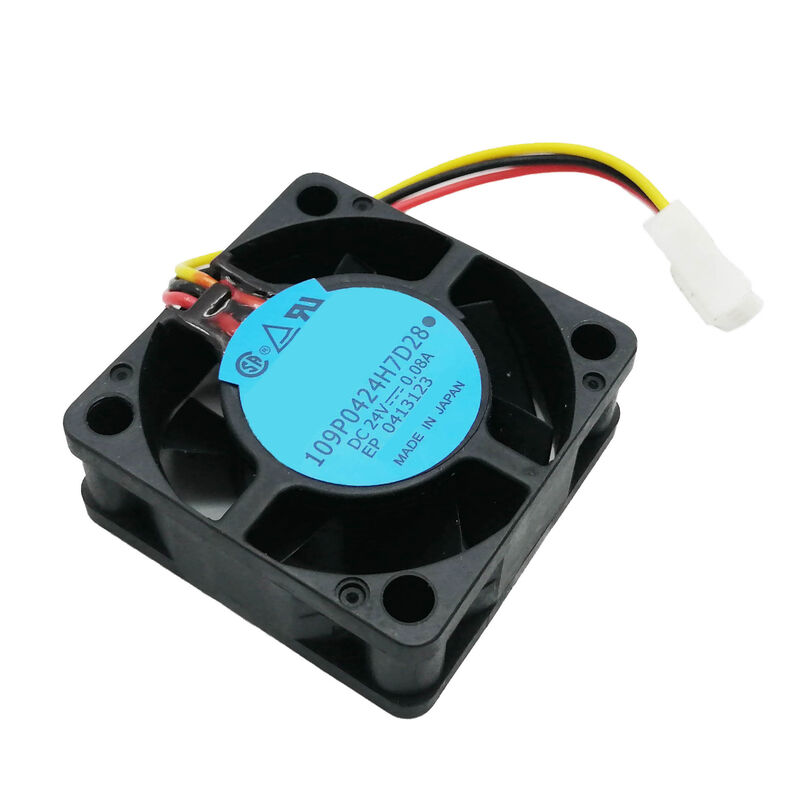

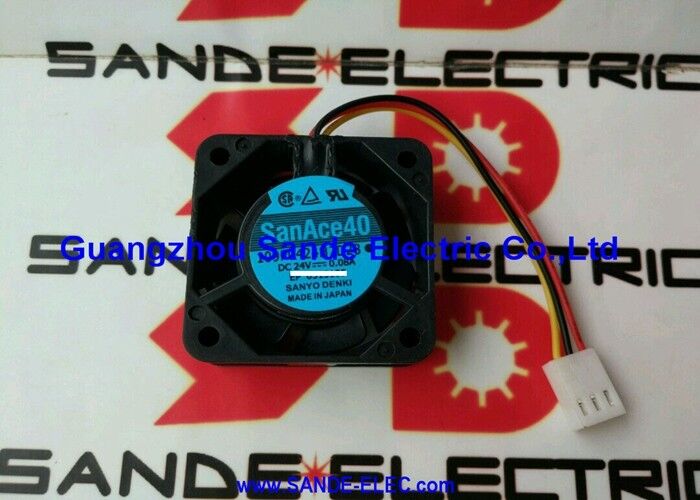

Originele Sanyo koelventilator 109P0424H7D28 1O9PO424H7D28

109P0424H7D28∙ Sanyo Denki San Ace 40 Fan ∙ 40×40×15mm / 24V / 7700 RPM / 6.34 CFM / 28 dB / 3-Pin / PLC Inverter Koeling

San Ace 40 Slim High Speed in 15mm diepte

De 109P0424H7D28 is een 40×40×15mm dunne axiale ventilator van Sanyo Denki's San Ace 40-serie. De 15mm diepteversie van de 40mm ventilatorfamilie levert 6,34 CFM bij 7,700 RPM van een 24V-toevoer.Deze compacte ventilator wordt veel gebruikt in industriële controle-elektronica: PLC-behuizingen, omvormers, servo-aandrijvingen en CNC-besturingsmodules waarbij een standaard ventilator met een diepte van 20 mm of 25 mm met een diepte van 40 mm de beschikbare montageholte overschrijdt.

Bij 28 dB (A) en slechts 0,08 A stroomopname,De 109P0424H7D28 combineert efficiënte koeling met een stille werking en minimale elektrische belasting..

Belangrijkste specificaties

Waarom 7.700 RPM voor een 40mm Slim Fan

De 40 mm diameter is klein kleinere messen verplaatsen minder lucht per omwenteling dan grotere messen.700 RPM aanzienlijk sneller dan ventilatoren van 80 mm of 120 mmBij deze snelheid genereert de 40 mm ventilator de statische druk en de luchtstroom snelheid die nodig zijn om PCB-montagecomponenten op korte afstand te koelen.

De 15 mm dunne diepte beperkt de blaadgeometrie verder: de smalle roer heeft minder asspanning om mee te werken.34 CFM-uitgang ondanks de verminderde lengte van de lemmen in vergelijking met een 20 mm of 25 mm diepe 40 mm-ventilator.

Toepassingen

PLC-koeling:40 mm dunne ventilatoren in PLC-chassis, achtervlakkoelposities en CPU-module-behuizingen de 15 mm diepte past in PLC-behuizingen die te ondiep zijn voor standaard 20 mm diepteventilatoren.

industriële omvormers:Kouding op panelen voor compacte VFD-modules en soft starters waarbij de interne ventilatormontageposities de beschikbare ventilatordiepte beperken.

met een vermogen van niet meer dan 50 WCompacte CNC-besturingselektronica, asbesturingskaarten en HMI-displaymodules met 40 mm dunne koelventilatoren.

Server- en netwerkapparatuur:1U- en 2U-rackapparatuur waarbij hoogtebeperkingen de ventilatorholte diepte beperken tot 15 mm

Veelgestelde vragen

V1: Hoe vergelijkt 109P0424H7D28 (15 mm diepte) met 109P0424H6D14 (20 mm diepte) in dezelfde spanningsklasse van 40 mm?

De 15 mm slanke versie (H7D28) draait bij hogere RPM's (7.700 vs. lager voor de H6D-serie) om de ondiepere blaaddiepte te compenseren. Het levert vergelijkbare luchtstroom in een 5 mm ondiepere verpakking.De H6D14 met 20 mm diepte zorgt voor iets meer luchtstroom bij lagere RPM. Selecteer op basis van de beschikbare bevestigingsdiepte: als er een afstand van 20 mm beschikbaar is, biedt H6D14 bij lagere snelheden meer luchtstroom; als er slechts 15 mm beschikbaar is, is H7D28 de juiste keuze.

V2: Wat is de 3-pin connector functie op 109P0424H7D28?

De 3-pin-connector draagt: Pin 1 ¢ negatief (aarde), Pin 2 ¢ positief (24V stroomtoevoer), Pin 3 ¢ tachometer of vergrendelde rotorsignaaluitgang voor de snelheidsbewaking van de ventilator.De derde pin maakt het host systeem (PLC) in staat, aandrijver of regelaar) om te controleren of de ventilator op de juiste snelheid draait, waardoor een ventilatorfout kan worden gedetecteerd voordat de apparatuur te warm wordt.

V3: Kan 109P0424H7D28 werken met een 12V-toevoer?

De nominale spanning is 24 V DC. Bij 12 V werkt de ventilator met ongeveer 50% van de nominale RPM (~ 3,850 RPM) met een evenredig verminderde luchtstroom.Sanyo Denki specificeert de minimale werkspanning ?? bevestig op basis van het gegevensblad 109P0424H7D28 of 12V binnen het toegestane werkbereik ligtVoor toepassingen die een nominale prestatie van 7.700 RPM vereisen, is een 24V-toevoer noodzakelijk.

V4: Welk type lager gebruikt 109P0424H7D28 en hoe beïnvloedt dit de oriëntatie van de montage?

De San Ace 40-serie maakt gebruik van een kogellagerconstructie Ballenlagers houden de smeerfunctie in stand, ongeacht de oriëntatie van de ventilator, in tegenstelling tot sleevelagers die doorgaans beperkt zijn tot specifieke montageposities.Deze oriëntatie flexibiliteit vereenvoudigt de installatie in industriële apparatuur waar de ventilator in niet-standaard posities moet worden gemonteerd.
