FANUC-sensor A860-2120-V004 A8602120V004 A860-2120-V004

FANUC A860-2120-V004 ∙ Alpha i BZ Sensor Head ∙ Spindel snelheid en positie feedback, zonder montage ring

Deelnummer:A860-2120-V004

Kruisverwijzingen:A8602120V004

Vervaardiger:FANUC Ltd. (Japan)

Productsoort:Alpha i BZ Sensor Head √ Spindle Encoder Sensor (AiBZ-type)

Spindel snelheid en positie bij de bron

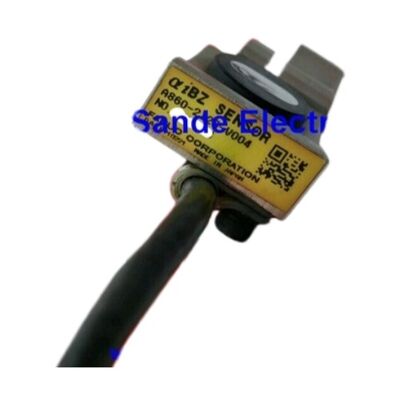

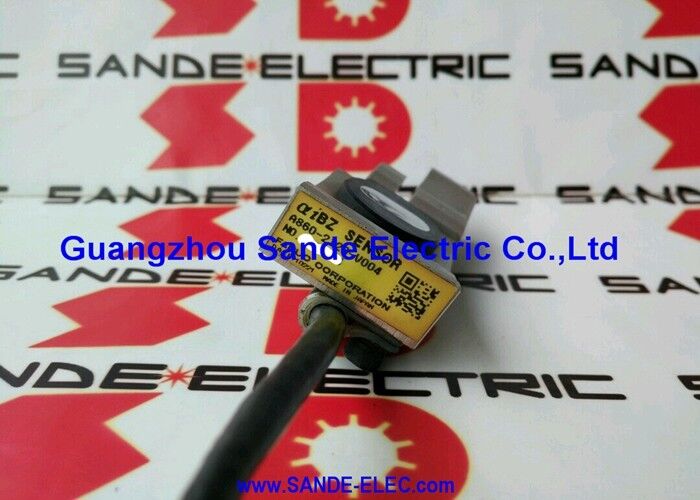

De A860-2120-V004 is de Alpha i BZ (AiBZ) sensorkop voor de ingebouwde AC-spindelmotorenserie van FANUC.Deze magnetische sensor detecteert de rotatiesnelheid van de spindelmotor en de hoekpositie rechtstreeks van de tandrijke versnellingsring op de rotor van de motorHet gedetecteerde signaal voert het gesloten schakelbesturingsalgoritme van de spindelversterker en levert ook de positiegegevens die de CNC gebruikt voor spindeloriëntatiefuncties, C-asbesturing,en stijve tap.

De BZ-sensor werkt volgens het Hall-effect of magnetisch inductieprincipe.de tandwielen passeren de sensorkop en genereren een gepulseerd signaal proportioneel aan de rotatiesnelheid en richtingDe sensoren (V004 variant) worden geleverd met de kabel en de aansluiting, maar zonder de bevestigingsring.De bevestigingsring is een afzonderlijk onderdeel dat de sensorkop in de correcte radiale positie houdt ten opzichte van de versnellingsring, indien de oorspronkelijke bevestigingsring onbeschadigd is, kan het worden hergebruikt met de nieuwe sensorkop.

De A860-2120-serie omvat meerdere varianten (V001, V002, V003, V004, V005, V007, V013) die verschillende motorconfiguraties en montagegeometrieën omvatten.De V004 bedient een specifieke spindelmotorvariantBevestig de geïnstalleerde variant op het etiket van de sensor voordat u bestelt.

Belangrijkste specificaties

Veelgestelde vragen

Q1: De CNC geeft spindelcodeer alarmbel AL-24 of AL-73.

AL-24 (snelheidsdeviatie) en AL-73 (sensorfout) op de spindelas zijn de meest voorkomende alarmen die worden geassocieerd met een mislukte BZ-sensor.controleer de sensorkabel op beschadiging en controleer of de sensorconnector volledig zit op de BZ-poort van de spindelversterkerMagnetische stofophoping op de tandwielen veroorzaakt ook detectiefouten.

V2: De bevestigingsring wordt als "niet inbegrepen" beschreven. Is deze vereist voor installatie?

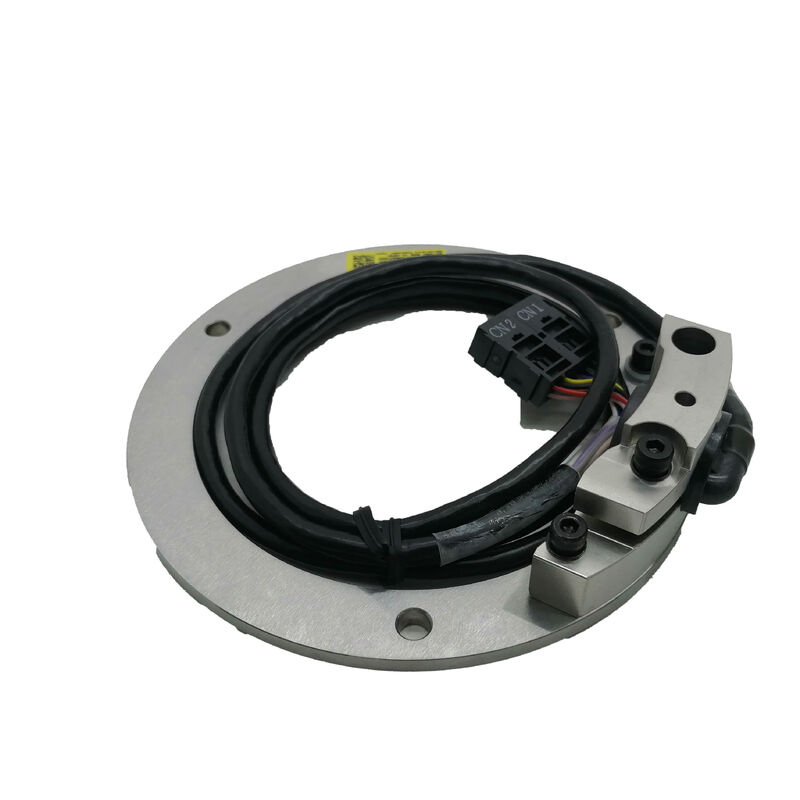

De bevestigingsring plaatst de sensorkop op de juiste luchtkloof boven de rotorversnellingsring. Deze kloof is van cruciaal belang voor een betrouwbare signaalopwekking.het kan worden hergebruikt met de vervangende V004-sensorkopIndien de bevestigingsring beschadigd is of ontbreekt, moet deze afzonderlijk van dezelfde A860-2120-serie worden gekocht.

V3: Hoe wordt de BZ-sensorluchtkloof na installatie correct ingesteld?

De luchtkloof tussen de sensorkop en het tandwielringoppervlak wordt ingesteld met behulp van de mechanische stop van de bevestigingsring.Zet de spindel aan en bevestig dat het BZ-signaal aanwezig is op het diagnostische scherm van de spindelversterkerAls de spindelversterker geen BZ-signaal geeft, controleer dan opnieuw de luchtkloof en de aansluiting.

V4: Magnetisch stof wordt genoemd als een mogelijke oorzaak van detectiefouten.

Ja IJzerdeeltjes die in het koelmiddel worden vervoerd, kunnen zich op de tandwielring van de rotor ophopen en de magnetische detectie van de sensor verstorenPeriodiek schoonmaken van de tandwielring met gecomprimeerde lucht is een aanbevolen preventieve onderhoudsmaatregel voor machines met een aanzienlijke zwervengeneratie.

V5: Wat is het verschil tussen de A860-2120-V004 en de V001, V002, V003 varianten?
