1608KL-05W-B39 | NMB Minebea 40 mm DC-ventilator — 24 V / 7,4 CFM / 6500 RPM / 25,5 dB / 3-draads / FANUC A90L-0001-0510

NMB 40 mm FANUC-ventilator - zelfde behuizing, andere connector dan B59

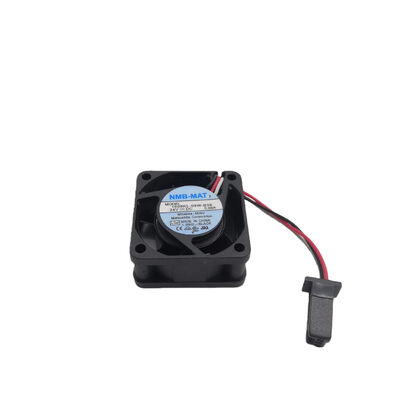

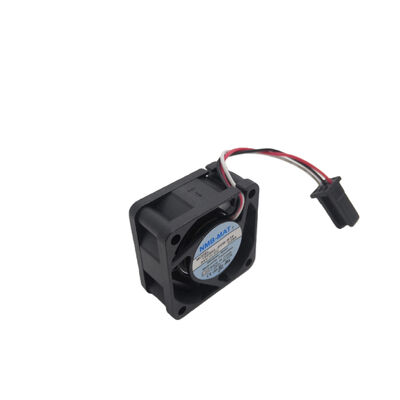

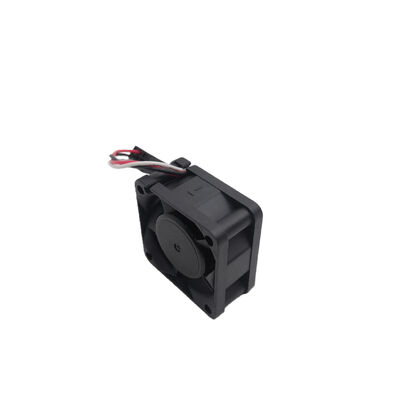

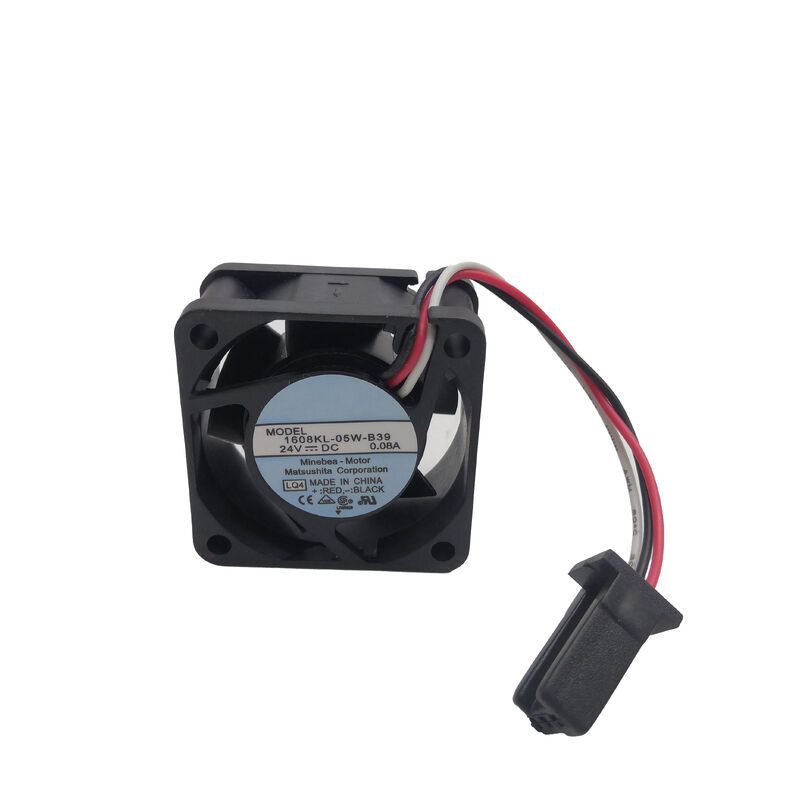

De 1608KL-05W-B39 is NMB's 40×40×20mm DC axiale ventilator die zijn kernspecificaties deelt met de 1608KL-05W-B59: hetzelfde ventilatorlichaam, dezelfde 24V-voeding, dezelfde snelheid van 6500 RPM, dezelfde luchtstroom van 7,4 CFM en dezelfde 3-draads vergrendelde rotorsensoruitgang. Het verschil zit in de connector: het achtervoegsel B39 identificeert een andere connectorbehuizing aan het draaduiteinde van de ventilator in vergelijking met de achtervoegselvariant B59.

Dit connectoronderscheid bepaalt met welk FANUC-assemblagenummer de ventilator compatibel is: de 1608KL-05W-B39 verwijst naar FANUC A90L-0001-0510, terwijl de 1608KL-05W-B59 verwijst naar A90L-0001-0528. Beide bedienen 40 mm koelposities in FANUC CNC-apparatuur; verschillende moduletypen vereisen de specifieke bijpassende connector.

Belangrijkste specificaties

B39-connector versus B59-connector - hoe u ze uit elkaar kunt houden

Het B-achtervoegsel in de ventilatornaamgeving van NMB identificeert de configuratie van de connector en de draadconstructie - met name het type connectorbehuizing en de draadlengte:

B39-connector:De B39-variant maakt gebruik van een connectorformaat dat compatibel is met FANUC A90L-0001-0510 ventilatorconstructies; de specifieke behuizing past op de ventilatorconnectoraansluiting op de overeenkomstige FANUC-module.

B59-connector:De B59-variant maakt gebruik van een andere connectorbehuizing, compatibel met FANUC A90L-0001-0528-assemblages.

Beide connectoren bevatten fysiek 3 draden; beide passen op 3-pins ventilatoraansluitingen. Het verschil zit hem in de geometrie van de behuizing en het vergrendelingsmechanisme; deze twee kunnen niet door elkaar worden gebruikt. Bevestig welk FANUC-montagenummer de defecte ventilator heeft op het label van de module of de servicehandleiding voordat u bestelt.

Toepassingen

FANUC CNC-modulekoeling:Directe vervanging in FANUC CNC-besturingsassemblages en display-eenheden die verwijzen naar A90L-0001-0510 - dezelfde toepassingen als de B59-variant, maar voor modules die de B39-connector vereisen.

FANUC servo- en aandrijfmodule interne koeling:40 mm ventilatoren in compacte servoaandrijving en CNC-interfacekaarten: de kleine vormfactor koelt specifieke PCB-posities en warmtegenererende componenten van dichtbij.

Industriële elektronicabehuizingen:24V-aangedreven compacte ventilatorposities in automatiseringscontrollers, voedingskaarten en ingebouwde besturingselektronica waarbij 40 mm het beschikbare montageformaat is.

Veelgestelde vragen

V1: Hoe kan ik bevestigen of mijn FANUC-module 1608KL-05W-B39 (B39) of 1608KL-05W-B59 (B59) vereist?

Controleer het FANUC-montagenummer op het label van de defecte ventilator of in de documentatie over de ventilatormontage van de module: A90L-0001-0510 vereist B39; A90L-0001-0528 vereist B59. Als het ventilatorlabel onleesbaar is, controleer dan in de FANUC-reserveonderdelenhandleiding of onderhoudsdocumentatie van de specifieke module welk montagenummer is opgegeven.

Vraag 2: Wat is het praktische prestatieverschil tussen 1608KL-05W-B39 en 1608KL-05W-B59?

Geen – beide ventilatoren hebben identieke elektrische specificaties: 24 V DC, 7,4 CFM, 6500 RPM, 25,5 dB(A), 42,2 Pa, levensduur van 50.000 uur, 3-draads vergrendelde rotorsensor. De aanduidingen B39 en B59 geven alleen het connectortype aan. De koelprestaties van beide varianten zijn identiek; alleen de connectorinterface verschilt.

V3: Heeft de 1608KL-05W-B39 een automatische herstartbeveiliging?

De vergrendelde rotorbescherming van NMB in de 1608KL-serie voorkomt doorbranden van de motor wanneer de ventilator wordt geblokkeerd, maar herstart niet automatisch. De ventilator vereist dat de blokkeringstoestand wordt opgeheven (blokkering verwijderd) en dat de voedingsspanning wordt rondgedraaid voor een herstart. In FANUC-systemen schakelt het modulebeveiligingscircuit doorgaans de voeding van de ventilator uit bij het detecteren van een blokkeeralarm, en start vervolgens opnieuw op bij de volgende stroomcyclus. Bevestig het gedrag van het ventilatorvermogenbeheer van de specifieke FANUC-module in de servicehandleiding van de module.

V4: Welk onderhoudsinterval wordt aanbevolen voor 1608KL-05W-B39 in FANUC CNC-service?

FANUC raadt over het algemeen periodieke inspectie en vervanging van de ventilator aan met regelmatige onderhoudsintervallen – doorgaans 3–5 jaar of 20.000–30.000 bedrijfsuren, afhankelijk van de specifieke module en de gebruiksomgeving. Stoffige of met olie vervuilde omgevingen versnellen lagerslijtage en vervuiling van lagerafdichtingen, waardoor de levensduur onder de L10-specificatie van 50.000 uur wordt verkort. Jaarlijkse reiniging met perslucht van toegankelijke ventilatoroppervlakken (met uitgeschakelde apparatuur) verlengt de levensduur door de thermische belasting door stofophoping te verminderen.
