Minebea NMB Fan 3106KL-05W-B59 3106KL05WB59 31O6KL-O5W-B59

3106KL-05W-B59 | NMB Minebea 80 mm slanke DC-ventilator — 24 V / 32,8 CFM / 3000 RPM / kogellager / 70.000 uur / FANUC A90L-0001-0422

NMB 80 mm slanke ventilator: industriële koeling met lange levensduur op een diepte van 15 mm

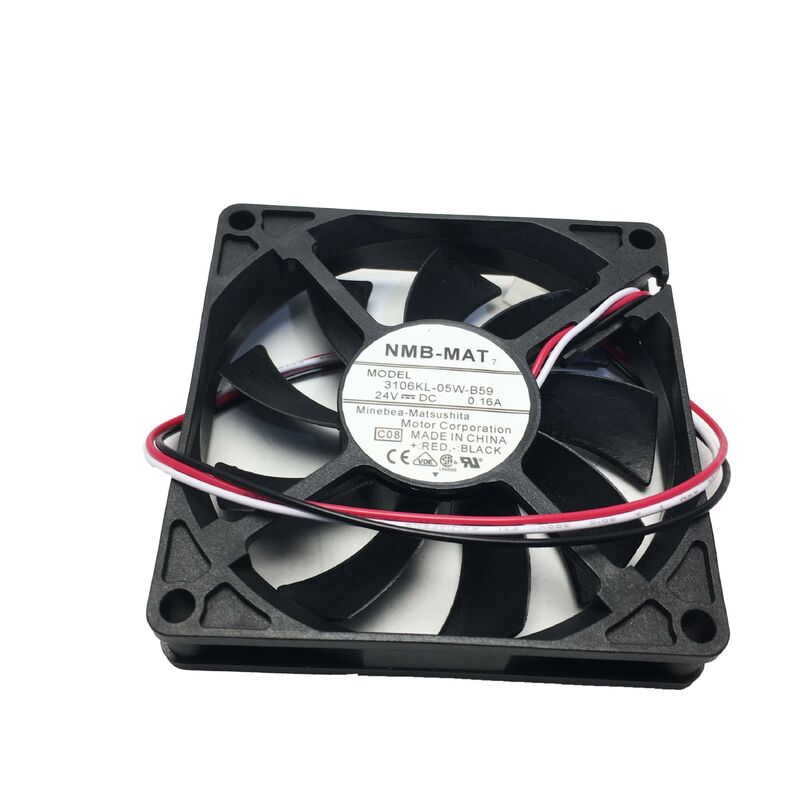

De 3106KL-05W-B59 is een slanke DC-axiale ventilator van 80 x 80 x 15 mm van NMB Technologies, een van de meest erkende ventilatorfabrikanten in de branche. De geringe diepte van 15 mm maakt deze ventilator de standaardkeuze voor ondiepe paneelposities, telecomchassis, serverhardware en industriële apparatuur waarbij standaard 25 mm of 38 mm diepe 80 mm ventilatoren de beschikbare montagediepte overschrijden.

Het opvallende cijfer voor deze ventilator is de levensduur: 70.000 uur (L10 bij 25°C), wat uitzonderlijk is voor een industriële ventilator van 80 mm. Bij 24/7 continue werking komt dit overeen met ongeveer 8 jaar theoretisch storingsvrije werking – een direct relevante specificatie voor industriële apparatuur die continu draait zonder reguliere onderhoudsvensters.

Belangrijkste specificaties

3-draads vergrendelde rotorsensor

De derde draad zorgt voor een vergrendelde rotorsensoruitgang, waardoor het hostsysteem de werking van de ventilator kan controleren:

In FANUC-systemen:FANUC CNC-besturingen en versterkers met A90L-0001-0422 ventilatorreferenties bewaken het derde draadsnelheidssignaal. Wanneer het signaal naar nul daalt (ventilator vastgelopen), genereert de besturing een ventilatorfoutalarm, waardoor operators worden gewaarschuwd voordat de hitte een kritiek niveau bereikt.

In industriële apparatuur die niet van FANUC is:Elk systeem met een ventilatortachometeringang kan de snelheidsuitgang van de 3106KL-05W-B59 bewaken voor monitoring van de ventilatorstatus. De derde draad kan ook onaangesloten blijven in 2-draads toepassingen waarbij foutbewaking niet vereist is.

Toepassingen

FANUC Alpha-serie servoversterkerkoeling:Vervanging van de interne koelventilator in servoversterkermodules (SAM), spindelversterkermodules (SPM) en voedingsmodules (PSM) uit de FANUC Alpha-serie — waardoor de thermische omstandigheden in deze CNC-aandrijfmodules met een hoge werkcyclus worden gehandhaafd.

Industriële telecommunicatieapparatuur:Ondiepe ventilatorpositie van 80 mm in telecomrackapparatuur, basisstationelektronica en netwerkhardware van carrier-kwaliteit.

Aandrijfkasten voor CNC-bewerkingsmachines:Gerichte modulekoeling binnen schijfbehuizingen: de slanke diepte van 15 mm past in standaard 80 mm montageposities in compacte schijfbehuizingen.

Veelgestelde vragen

V1: Wat is de FANUC-alarmcode wanneer 3106KL-05W-B59 (A90L-0001-0422) defect raakt?

FANUC-servoversterkermodules genereren SV0430-alarmen (ventilator gestopt) of oververhittingsalarmen van de versterker wanneer de koelventilator uitvalt. De A90L-0001-0422-ventilator in servomodules uit de Alpha-serie activeert direct de versterkerbescherming - verminderde koeling door een defecte ventilator gaat doorgaans vooraf aan het alarm met periodieke waarschuwingen over te hoge temperatuur bij hoge belasting voordat de ventilator volledig uitvalt.

Vraag 2: Is 3106KL-05W-B59 hetzelfde ventilatorlichaam als Panaflo FBK08T24HS?

Ja – de A90L-0001-0422-ventilatoren van FANUC zijn afkomstig van zowel NMB (3106KL-05W-B59) als Panaflo (FBK08T24HS). Beide zijn 80×80×15 mm 24V DC-ventilatoren met 3-draads vergrendelde rotoruitgang, die dezelfde FANUC-moduleposities bedienen. De versies van beide fabrikanten zijn aanvaardbaar als vervanging; Controleer vóór installatie of de connector overeenkomt met de ventilatorconnector van de specifieke FANUC-module.

V3: Hoe verhoudt de 3106KL-05W-B59 (80 mm) zich tot de 1608KL-05W-B59 (40 mm) in het FANUC-koelecosysteem?

Beide zijn slanke DC-ventilatoren van NMB met 3-draads vergrendelde rotorsensoren voor FANUC-systemen: de 3106KL-05W-B59 is de 80 mm-variant (32,8 CFM, FANUC A90L-0001-0422), en de 1608KL-05W-B59 is de 40 mm-variant (9,5 CFM, A90L-0001-0528). Ze bedienen verschillende moduleposities in FANUC CNC-systemen. Controleer in de onderhoudshandleiding van de specifieke FANUC-module welk ventilatorassemblagenummer vereist is.

Vraag 4: Kan de 3106KL-05W-B59 werken op een 12V-voeding in apparatuur met uitsluitend 12V-voeding?

Het bedrijfsspanningsbereik van 10 V–27,6 V omvat 12 V; de ventilator start en draait op 12 V. Bij 12V (50% van 24V) draait de ventilator op ongeveer 1500 tpm (50% van 3000 tpm) en levert zo'n 16–18 CFM – ongeveer de helft van de nominale luchtstroom. Voor toepassingen die de volledige 32,8 CFM vereisen, is 24V vereist. Het minimum van 10 V garandeert een betrouwbare start en duurzame werking bij deze lagere spanning.
