Omron Proximity Sensor Switch E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Omron E2EQ-X7D1-M1GJ. Spatter-Resistent Inductive Proximity Sensor M18 Fluororesine Coated, 7mm NO, DC 2-Wire, 500Hz, IP67, M12 Pigtail Connector

Overzicht

DeOmron E2EQ-X7D1-M1GJis een spatterbestendige inductieve nabijheidssensor de variant van de E2EQ-serie van het standaard M18 E2E-ontwerp, gedifferentieerd door de fluororesinecoating die op het detectieoppervlak en de behuizing wordt aangebracht.Die coating is de reden dat deze sensor bestaat..

In robot- en handmatige booglassen vallen hete metalen druppels die uit het laspoel worden gegooid op alles binnen enkele meters van de boog: armaturen, gereedschappen, bedrading en sensoren.Op een conventionele sensor met een kaal messing- of roestvrijstalen oppervlakDeze druppels koelen af en worden vastgebonden aan het oppervlak.

Zodra de laag van opgehoopte spatten dik genoeg is,het verstort het elektromagnetisch veld van de sensor en veroorzaakt detectiefouten of het proces van het verwijderen van spatten krabt het detectieoppervlak en verandert de kloofOp een met fluororesine bekleed oppervlak vinden verstevigde druppels geen greep.

De niet-klevende eigenschappen van de coating maken het mogelijk om spatten schoon te vegen of weg te halen, het onderliggende oppervlak ongeschonden te houden en de detectieprestaties onveranderd te houden.

De sensor bevat alle standaard E2E-specificaties voor de M18 7mm afgeschermde configuratie: DC 2-draad NO-uitgang, 10 ∼ 30 V werkbereik, 500 Hz schakelfrequentie, dubbele LED-indicatoren,en IP67 oliebestendige afdichting.

De 0,3 m hogetail met M12 IEC-aansluiting is het verbindingsformaat waarmee de sensor kan worden vervangen zonder dat de machine bedrading het vervangende onderdeel in het montagegat spannen, opnieuw verbinden, gedaan.

In lascellen waar sensoren worden verbruikt door ophoping van spatten op een schema en vervangingssnelheid van invloed is op de cellen uptime, is deze aansluitingsopstelling een praktische onderhoudsfunctie.

Belangrijkste specificaties

Fluororesine coating

Bij booglassen ontstaat spatter wanneer gesmolten metaal uit de laspool wordt verdreven een gevolg van booginstabiliteit, onjuiste draadvoersnelheid of de chemische samenstelling van het basismetaal.Zelfs in geoptimaliseerde lasprocessen, is een bepaalde spatterproductie onvermijdelijk.

De vraag voor machineontwerpers is niet of spatter op de sensor zal landen, maar wat er dan gebeurt.

Fluororesine-polymeren (chemisch vergelijkbaar met PTFE) hebben een oppervlakte-energie die zo laag is dat gesmolten metalen druppels het oppervlak niet kunnen nat maken.en op de coating zitten zonder een metallurgische of mechanische binding te vormenHet resultaat is spatten die afblijven in plaats van zich ophopen.

De E2EQ-serie van Omron past deze coating toe op het detectiekantje en de neus van het sensorlichaam, de gebieden die tegenover de laszone staan en de hoogste druppelstroom ontvangen tijdens lascycli.

Standaard nabijheidssensoren in lasomgevingen vereisen meestal dagelijks of shift-by-shift spatter verwijdering om een betrouwbare detectie te behouden.het verminderen van zowel de onderhoudslast als het risico op het voelen van beschadiging van het gezicht tijdens het reinigen.

Het maakt de sensor niet immuun voor zware aanhoudende spatterophoping ¢ in zeer spatterintensieve processen,Regelmatige lichte reiniging is nog steeds een goede praktijk .

M12 Pigtail-verbinding ¢ Snelle vervanging in lascellen

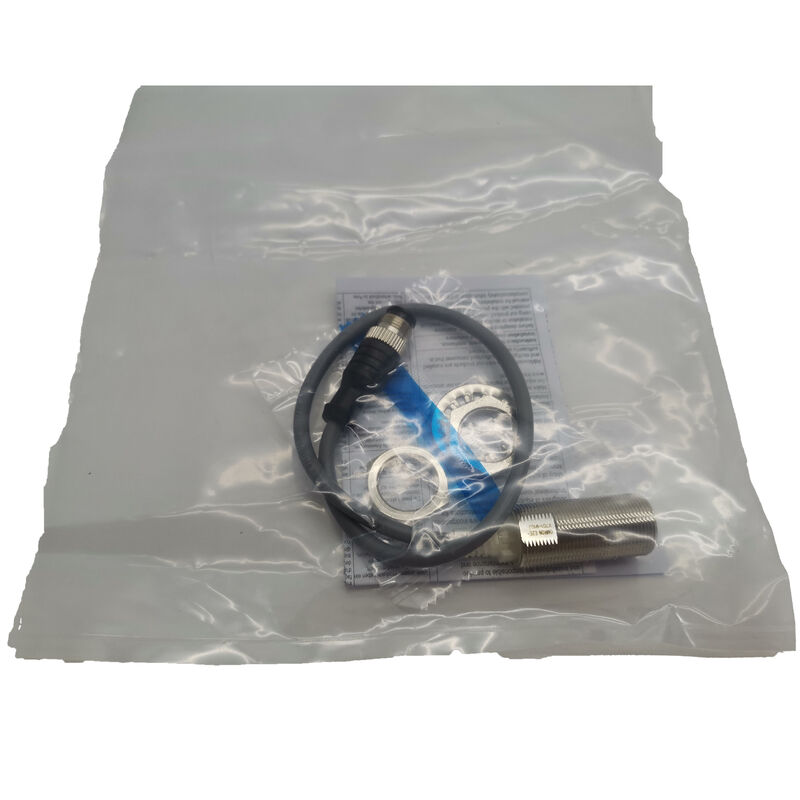

De 0,3 meter lange kabel komt uit de sensor en eindigt in een M12 IEC-gearrangeerde veldconnector.een paringskabel M12 loopt van het bedieningspaneel of verbindingsdoos en sluit aan op deze aansluiting.

De sensorinstallatie bestaat uit het inslepen van de sensor in het bevestigingsgat, dat wordt vergrendeld met de M12-noot,en koppeling van de M12-aansluiting: een twee minuten durende operatie die kan worden uitgevoerd door een onderhoudstechnicus zonder elektrisch gereedschap of toegang tot het paneel.

Wanneer de sensor uiteindelijk vervangen moet worden, keert het proces in dezelfde twee minuten om.

De vaste machinekabel blijft op zijn plaats; alleen de sensor-pigtail-eenheid wordt vervangen.

Dit is van belang in geautomatiseerde lascellen waar de vervanging van een kapotte sensor tijdens de wisseldienst het doel is,en wanneer toegang tot eindbanden in een gesloten elektrische behuizing tijdens een productievenster geen optie is.

Dual LED-indicatoren in een lasomgeving

De rode uitgangs-LED en de groene instelbereik-LED van de E2EQ-X7D1-M1GJ zorgen voor dezelfde inbedrijfstelling en operationele bevestiging als andere dual-indicator E2E-sensoren.

In de omgeving van lascellen, waar de sensor doorgaans dicht bij de lasinstallatie is gemonteerd,de LED-zichtbaarheid stelt een technicus die bij de celdeur staat in staat om te bevestigen dat de sensor correct detecteert zonder de cel binnen te gaan of een PLC-diagnostisch scherm te controleren. De ON/OFF-toestand van de rode LED weerspiegelt elke sluitings- en openingscyclus van de armaturen; een ontbrekende flits op het verwachte punt in de cyclus geeft aan dat er een detectieprobleem is terwijl de cel nog steeds draait.

Veelgestelde vragen

V1: Hoe beïnvloedt de fluororesinecoating de sensorafstand?

De fluororesinecoating wordt als een dunne laag over het detectiekantje aangebracht, ‡ de dikte daarvan verandert niet meetbaar in de nominale detectieafstand van 7 mm.

De coating is elektrisch transparant bij de frequenties die door het inductieve sensorcircuit worden gebruikt, zodat de doelopsporingsprestaties identiek zijn aan die van de niet-gecoate variant E2E-X7D1.

De instellingsafstand van 0·5,6 mm blijft het geldige installatiebereik.

Vraag 2: Kan de ophoping van spatter de sensoren van de E2EQ-X7D1-M1GJ volledig blokkeren?

Een dunne laag van verstevigde spatten op een fluororesineoppervlak heeft geen significante invloed op de detectie omdat: a) metalen spatten het inductieveld geleiden en het veld zelfs enigszins kunnen uitbreiden;en b) de opgehoopte laag blijft los gebonden en kan tussen de cycli met een lichte veeg worden verwijderd..

Very heavy accumulation over many cycles without any cleaning can eventually reduce field penetration to the target — the green setting-range LED going off or flickering during the fixture cycle is the practical indicator that the sensor face needs clearing.

V3: Is de M12-aansluiting op de E2EQ-X7D1-M1GJ geschikt voor de lascelomgeving?

De M12-connector is IP67-gegradeerd bij koppeling. In lascellen moet de connector worden geplaatst weg van de directe spatterzone de 0,3m pigtail zorgt voor een bepaalde routing afstand om dit te bereiken.

De connector is doorgaans niet met fluororesine bekleed, dus zware spatten op een blootgestelde connector kunnen na verloop van tijd leiden tot afbraak van de afdichting.Route de pigtail zodat de M12 connector zit achter een schild of in een beschermde kabel routing kanaal waar mogelijk.

V4: Wat is het standaard sensorelement voor deze sensor, en waarom is het kleiner dan de M18 lichaamsdiameter?

Het standaard sensorobject (18 × 18 × 1 mm ijzeren plaat) is zodanig gedefinieerd dat het overeenkomt met het effectieve sensorgedeelte van de afgeschermde M18-sensor.

Het detectieveld schijnt vanaf de detectiekant in een kegel waarvan de effectieve diameter op de nominale detectieafstand (7 mm) ongeveer 18 mm is, overeenkomend met de standaarddoeldimensies.Kleine doelen produceren evenredig kortere effectieve sensorafstanden; grotere doelwitten leveren resultaten die dicht bij de nominale 7 mm liggen.

Voor doelen die kleiner zijn dan de standaard, wordt het werkelijke schakelpunt in de installatie getest.

V5: Kan de E2EQ-X7D1-M1GJ de E2E-X7D1-M1GJ rechtstreeks vervangen in een bestaande installatie?

De E2EQ- en E2E-varianten van de X7D1-M1GJ delen dezelfde M18 × 1 mm carrosserie afmetingen, sensorafstand, DC 2-draad NO-uitgang, M12 IEC-connector pigtail, 500Hz-frequentie en IP67-bescherming.Het enige fysieke verschil is de fluororesine coating op de E2EQ..

Er is geen bedrading, PLC-parameter of mechanische splitsingsregeling vereist bij het vervangen van de ene voor de andere.de E2E in toepassingen zonder laswerk waarbij de spatsbestendige coating niet vereist is.
