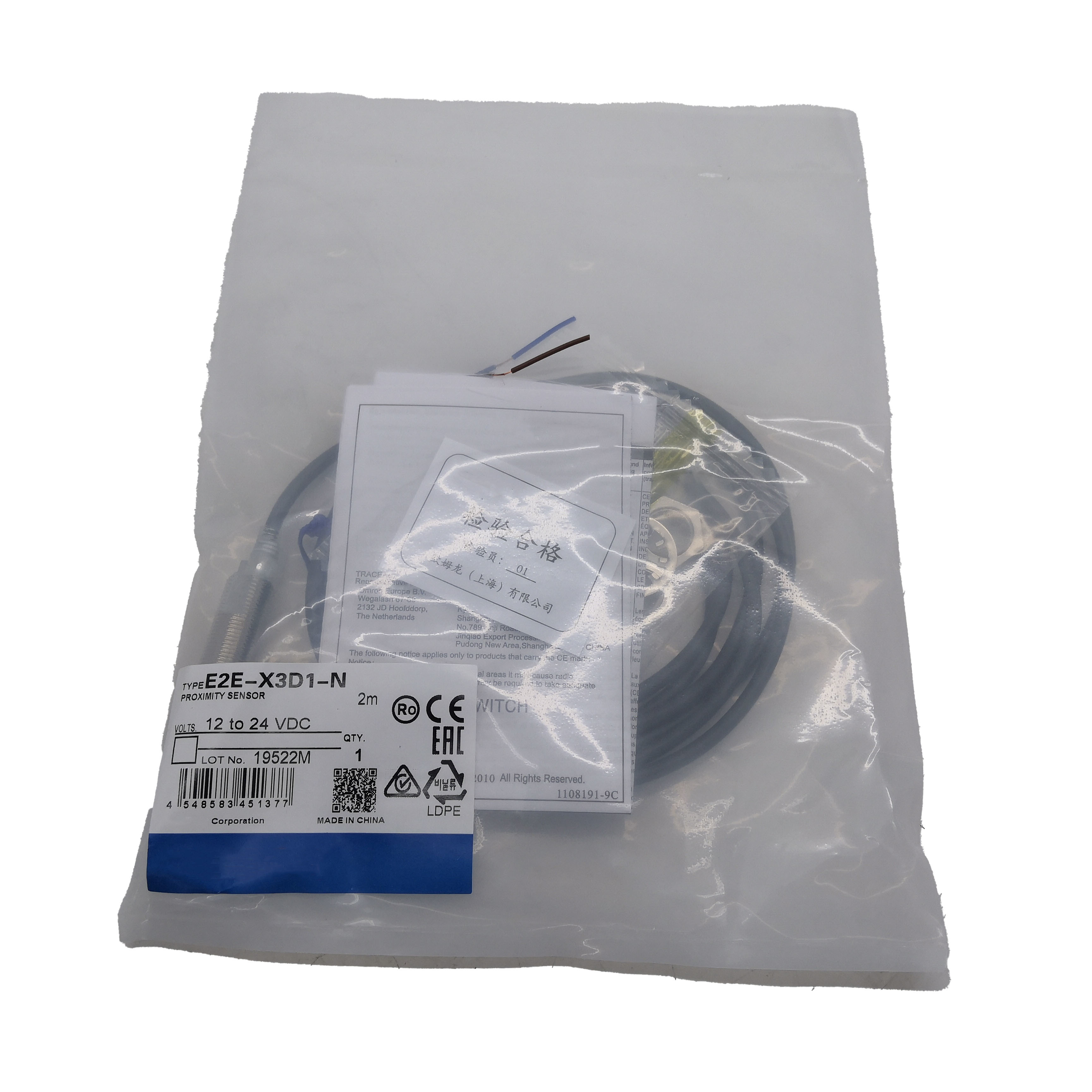

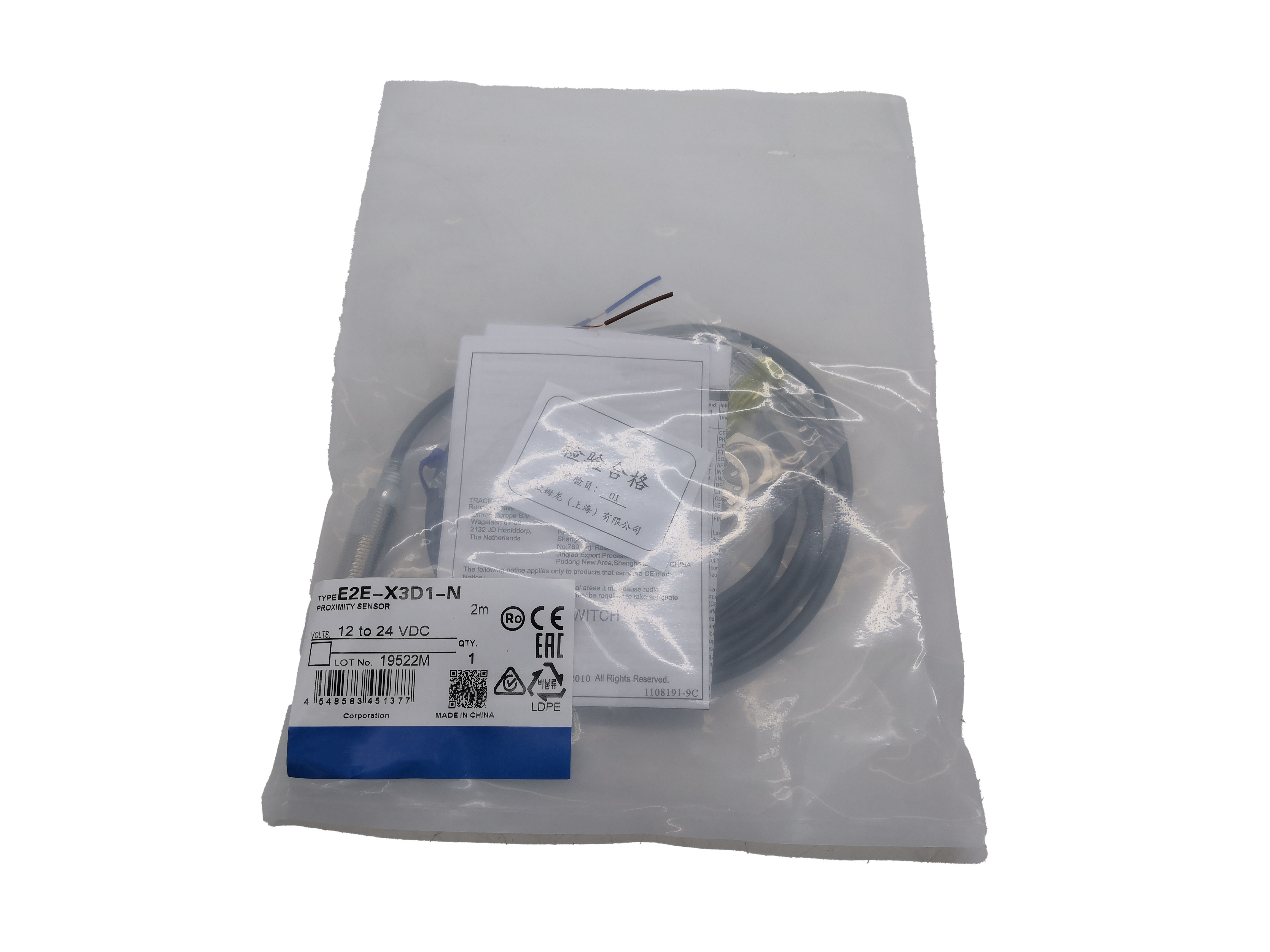

Omron E2E-X3D1-N Inductieve Naderingsschakelaar
Merk: Omron
Serie: E2E
Artikelnummer: E2E-X3D1-N / E2EX3D1N
Staat: Nieuw | Gratis Verzending
Betrouwbare Prestaties voor Industriële Automatisering
De Omron E2E-X3D1-N inductieve naderingsschakelaar vertegenwoordigt decennia aan bewezen betrouwbaarheid in industriële omgevingen. Deze DC 2-draads, normaal open, afgeschermde M12 cilindrische sensor dekt de meerderheid van metaaldetectietaken in machinegereedschap, automotive, halfgeleider, voedselverwerking en algemene assemblage-toepassingen wereldwijd.
Technische Specificaties
| Parameter |
Waarde |
| Behuizingsstijl |
M12 cilindrisch, met schroefdraad |
| Detectiemethode |
Inductief (contactloos, wervelstroom) |
| Nominale detectieafstand |
3 mm |
| Instelbereik |
0 tot 4,8 mm |
| Doelwit |
Standaard: zacht staal (Fe 360), 12×12×1mm |
| Afscherming |
Afgeschermd (inbouwbaar / vlakke montage) |
| Uitgangsconfiguratie |
DC 2-draads, polariteitstype |
| Uitgangswerking |
NO – Normaal Open |
| Voedingsspanning |
10 tot 30V DC (nominaal 12-24V DC) |
| Stroomverbruik |
13 mA max. |
| Belastingsstroom |
3 tot 100 mA |
| Lekstroom |
0,8 mA max. |
| Restspanning |
3V max. (bij 100 mA belasting) |
| Schakelfrequentie |
1.000 Hz max. |
| Bedrijfstemperatuur |
−25°C tot +70°C |
| Ingress Protection |
IP67 (IEC 60529), oliebestendig |
| Behuizing |
Vernikkeld messing |
| Certificeringen |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Voordelen van Afgeschermd Ontwerp
De afgeschermde constructie van de E2E-X3D1-N richt het elektromagnetische veld naar voren door het detectievlak, waardoor vlakke montage in metalen omgevingen mogelijk is zonder interferentie van omringende structuren. Dit elimineert spelingvereisten en vereenvoudigt het ontwerp van de bevestiging.
Eenvoud van DC 2-Draad
Het 2-draads ontwerp functioneert als een solid-state schakelaar in serie met de belasting, wat directe compatibiliteit biedt met circuits die oorspronkelijk zijn ontworpen voor mechanische schakelaars. Dit vereenvoudigt de bedrading en het onderhoud, terwijl betrouwbare prestaties behouden blijven.
Industriële Duurzaamheid
Met IP67-bescherming, oliebestendige constructie en robuuste behuizing, is deze sensor bestand tegen veeleisende industriële omgevingen, waaronder koelmistspray, snijolie en periodieke reinigingsomstandigheden.
Dubbele LED-indicatoren
Groene instelindicator voor nauwkeurige positionering tijdens installatie en rode bedrijfsindicator voor real-time monitoring van de uitgangsstatus. Beide LED's blijven zichtbaar na installatie voor eenvoudige diagnostiek.
Beschikbare Varianten
| Artikelnummer |
Kabel/Aansluiting |
Lengte |
| E2E-X3D1-N 2M |
Voorgemonteerd, oliebestendige PVC |
2 meter |
| E2E-X3D1-N 5M |
Voorgemonteerd, oliebestendige PVC |
5 meter |
| E2E-X3D1-N 10M |
Voorgemonteerd, oliebestendige PVC |
10 meter |
| E2E-X3D1-M1G 2M |
M12 snelsluitconnector |
– |
| E2E-X3D1-U 2M |
Voorgemonteerd, oliebestendige PUR-kabel |
2 meter (flexibel/slijtvast) |
Veelgestelde Vragen
Wat is de maximale afstand tussen twee E2E-X3D1-N sensoren bij montage van meerdere eenheden?
Sensoren die naast elkaar zijn gemonteerd, vereisen een scheiding van minimaal 30 mm tussen de hartlijnen. Sensoren die tegenover elkaar zijn gemonteerd, vereisen een speling van minimaal 20 mm van voorkant tot voorkant om wederzijdse interferentie te voorkomen.
Wat gebeurt er als de belasting de maximale nominale waarde van 100 mA overschrijdt?
Belastingen die 100 mA overschrijden, kunnen het uitgangscircuit beschadigen. Gebruik voor toepassingen met hogere stromen de sensor om een relaisspoel te schakelen in plaats van de belasting direct.
Kan de E2E-X3D1-N worden gebruikt met een 12V DC voeding?
Ja, de sensor werkt van 10 tot 30V DC, wat zowel 12V als 24V nominale voedingen dekt. Houd er rekening mee dat de restspanning een hoger percentage van de totale spanning vertegenwoordigt in 12V-systemen.
Hoe bevestig ik de juiste sensorpositionering tijdens de installatie?
Gebruik de groene instelindicator-LED. Positioneer de sensor halverwege tussen de punten waar de LED aan en uit gaat, en zet vervolgens de borgmoer vast.
Is deze sensor compatibel met solid-state PLC-ingangsmodules?
Ja, de sensor is compatibel met standaard solid-state discrete ingangsmodules van grote PLC-fabrikanten, waaronder Siemens, Allen-Bradley, Mitsubishi en Omron.
