| Plaats van herkomst | Duitsland |
| Merknaam | Pepperl+Fuchs |
| Certificering | CE ROHS |
| Modelnummer | RLK39-54-Z3140A116 |

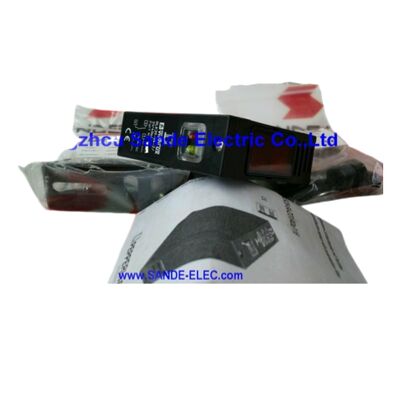

DePepperl+Fuchs RLK39-54-Z/31/40A/116is een retroreflecterende foto-elektrische sensor die een detectiebereik van 7 meter, zichtbaar rood licht met polarisatiefilter, relaiscontactuitgang, ingebouwde timerfunctie combineert,en een terminalcompartimentverbinding .
Het is ontworpen voor fabrieksautomatiseringstoepassingen waarbij de combinatie van lange sensoren, betrouwbare objectdetectie in omgevingen met achtergrondreflectie,en directe verbinding met hogere stroom relais belastingen maakt een transistor output sensor ontoereikend.
Het retroreflecterende werkingsprincipe plaatst de zender en de ontvanger samen in één behuizing.met een vermogen van meer dan 50 W,.
De sensor projecteert een straal zichtbaar rood licht naar de reflector; wanneer een ondoorzichtig voorwerp de straal tussen de sensor en de reflector onderbreekt,de ontvanger ziet het teruggestuurde licht niet meer en de uitgangsschakelaars.
Bij transparante of doorschijnende voorwerpen kan de standaard retroreflecterende configuratie in deze gevallen de doorstroming van de straal mogelijk maken,een aparte variant van de sensor met een transparant object wordt geselecteerd.
Het Z-suffix identificeert de timervariant: a built-in delay function that can be configured to suppress output changes for adjustable dwell periods — either ON-delay (output activates after the object has blocked the beam for the set time) or OFF-delay (output remains active for the set time after the beam is restored).
Dit voorkomt dat er vals wordt getriggerd door trillende of oscillerende objecten die de straal tijdelijk onderbreken en terugkeren.
| Parameter | Waarde |
|---|---|
| Detectiebereik | tot 7 m |
| Lichtbron | Zichtbaar rood licht |
| Polarisatiefilter | - Ja, dat klopt. |
| Gevoeligheid | Verstelbaar via potentiometer |
| Output | Relais contact |
| Uitgangsstroom | 3 A |
| Operatiemodus | Licht-aan / donker-aan (schakelbaar) |
| Timer | Ingebouwd (vertraging) |
| Verbinding | Terminalcompartiment |
| IP-classificatie | IP54 |
| Werktemperatuur | -25°C tot +55°C |
| Indicatoren | LED-status + ontvangende indicator |
De retroreflecterende configuratie vereist een fysieke toegang tot slechts één zijde van de detectiezone, namelijk de zijde waar de sensor is gemonteerd.
Aan de andere kant van de zone is een retroreflector (prismateep, hoekcube-reflector of speciaal gemonteerde reflector) geïnstalleerd, maar deze vereist geen elektrische aansluiting, geen kabelverbinding,en geen besturingskabels.
Dit maakt retroreflecterende sensoren de praktische keuze voor detectiezones waar het opdraaien van kabels naar een afstandsontvanger duur, moeilijk of onmogelijk is.in bovenste structuren, of door machineframes waar een tweede aangesloten apparaat een onderhoudsprobleem zou veroorzaken.
Het maximale bereik van 7 m zorgt voor een ruime detectieruimte voor een enkele sensorinstallatie, met inbegrip van standaard industriële transportbandbreedten, openingen van de machine,en doorgangsdetectiezones zonder de bereikstoornis van diffuse sensoren met een kortere afstand.
Het werkelijke effectieve bereik in een installatie is afhankelijk van het type reflector, de reflectiviteit van het doeloppervlak, de omgevingslichtomstandigheden,en de schoonheid van de lens .
De standaard retroreflecterende sensor zonder polarisatiefilter kan worden misleid door zeer reflecterende doelplakken: een glanzend metaalblik, een glanzend gepolijst werkstuk,of spiegelverpakking reflecteert de lichtbundel terug naar de ontvanger, waardoor de sensor "straal niet onderbroken" leest, zelfs wanneer het doel fysiek aanwezig is.
The polarization filter in the RLK39-54-Z changes the light beam's polarisation plane before emission and requires the received light to arrive with a complementary polarisation change — which the retroreflector produces.
Een spiegelvormige reflectie van het oppervlak van een doelwit draait de polarisatie niet om, dus de ontvanger verwerpt het.
De geometrie van de retroreflector draait de polarisatie, dus legitieme straalreturns worden geaccepteerd.
Het praktische resultaat: de RLK39-54-Z met polarisatiefilter detecteert betrouwbaar reflecterende voorwerpen die standaard retroreflecterende sensoren verwarren, waardoor deze geschikt is voor toepassingen in verpakkingen,metalen onderdelenbewerking, autoassemblage en elk proces waarbij gepolijste of glanzende productoppervlakken worden gebruikt.
De relaiscontactuitgang van de RLK39-54-Z-switches laadt tot 3A bij de voedingsspanning.een relaiscontact is elektrisch geïsoleerd van het voedingscircuit van de sensor .
Deze isolatie stelt de sensor in staat om 230V wisselstroomstralen, alarmsonders, motorstarters met wisselstroomspellen en PLC-invoeringen uit een enkele uitgang zonder tussenliggende relais of signaalisolatoren te schakelen.
Drie ampère dekt de meest voorkomende directe schakelbelastingen in fabriekautomatisering: 24 V gelijkstroom-relais spoel (50 ‰ 150 mA), 24 V magnetoventil (100 ‰ 500 mA), kleine AC-motor start spoel (0,5 ‰ 2 A),en de meeste PLC-invoermodules.
Voor belastingen van meer dan 3 A grote motorcontactoren, hoogstroommagneten de relaisuitgang aandrijft een intermediaire relais spoel in plaats van de belasting rechtstreeks.
De ingebouwde timer in de Z-variant voegt een configureerbare vertraging toe tussen het gedetecteerde evenement (onderbreking of herstel van het licht) en de verandering van de uitgangstoestand.
Er zijn twee vertragingsmodi beschikbaar: een ON-vertraging waarbij de uitgang pas wordt geactiveerd nadat de straal voor de gestelde duur is geblokkeerd (het onderdrukken van korte blokkades door stof, deeltjes of trillingen),en een OFF-vertraging waarbij de output actief blijft gedurende de ingestelde duur nadat de straal is hersteld (verlenging van de uitgangsimpuls voor doelwitten die snel door de detectiezone gaan).
Voor toepassingen waarbij trillingen ervoor zorgen dat het doel intermitterend breekt en herstelt van de balkindustriële wasmachines ️ de ON-vertraging voorkomt dat uitgangschatter een lastig alarm of storing van de bediening wordt.
De tijdsduur wordt ingesteld via een aanpassing op de sensor; het bereik bedraagt een breed bereik van een fractie van een seconde tot enkele seconden, afhankelijk van het geselecteerde specifieke vertragingsspectrum.
V1: Welke reflector moet met de RLK39-54-Z/31/40A/116 worden gebruikt om het volledige detectiebereik van 7 m te bereiken?
Pepperl+Fuchs ontwerpt de RLK39-serie voor gebruik met compatibele retroreflectoren uit hun assortiment accessoires.met de gemonteerde reflectoren die op grotere afstanden een meer consistente prestatie bieden.
De maximale afstand van 7 m geldt onder standaardomstandigheden met een geschikte retroreflector (schone lens, geen buitensporige interferentie door omgevingslicht, actief polarisatiefilter).
Bij maximaal bereik is de signaalmarge dunner dan bij kortere afstanden ∙ de aanpassing van de gevoeligheidspotentiometer en de reinheid van de reflector worden cruciaal voor een betrouwbare werking.Voor marges die de limiet van 7 miljoen naderen, gebruik een hoge-efficiëntie retroreflector en houd de uitlijning zorgvuldig.
V2: De sensor beschikt over Light-On- en Dark-On-modus. Wat bepaalt welke te selecteren?
Light-On (LO) -modus: de uitgang wordt geactiveerd wanneer de straal de ontvanger bereikt. De sensor is ingeschakeld wanneer geen object de straal blokkeert en wordt uitgeschakeld wanneer de straal wordt onderbroken.de omgekeerde .
Kies Light-On voor toepassingen waarbij de uitgang "pad vrij" moet geven en schakelt wanneer een object wordt gedetecteerd (standaard objectdetectie).
Kies Dark-On voor toepassingen waarbij de uitgang "object present" moet aangeven en schakelt wanneer het object vertrekt (bijvoorbeeld om te bevestigen dat een onderdeel in een armature zit).
V3: De IP-classificatie is IP54. Is de RLK39-54-Z geschikt voor buiten- of natte omgevingen?
IP54 zorgt voor stofbescherming (gedeeltelijke, geen volledige stofbeheersing zoals bij IP6x) en bescherming tegen water dat vanuit elke richting wordt gespoten.Het is geschikt voor industriële omgevingen binnen met een matige blootstelling aan spatten, maar niet voor wassen onder hoge druk, continue waterstralen of blootstelling aan regen buiten zonder extra beveiliging van de behuizing.
Voor toepassingen waarvoor IP67 of hoger is vereist, moeten alternatieve sensorvarianten of beschermende behuizingen worden overwogen.
V4: Kan de RLK39-54-Z/31/40A/116 worden gebruikt op het volledige bereik van 7 m als het doel een transparante plastic film of fles is?
Standaard retroreflecterende sensoren, inclusief dit model zonder speciale transparante optica, zijn over het algemeen niet betrouwbaar voor het detecteren van transparante doelen.
Doorzichtige objecten laten de straal door en terug van de reflector, wat betekent dat de ontvanger blijft de straal zien, zelfs met het doel aanwezig.
Voor het detecteren van transparante voorwerpen is een gespecialiseerde retroreflecterende sensor met een polarisatie die is geoptimaliseerd voor het detecteren van transparante materialen, of een alternatieve doorstralingssensor vereist.Ondiepe voorwerpen worden op betrouwbare wijze gedetecteerd op maximaal 7 m.
V5: Hoe is de timerfunctie ingesteld op de RLK39-54-Z, en welke vertragingen zijn er beschikbaar?
De timerfunctie wordt geconfigureerd via een aanpassing die toegankelijk is op de sensorkorpsel, typisch een potentiometer of selector met meerdere bewegingen.De beschikbare vertragingsafstand is afhankelijk van de specifieke RLK39-configuratie en -variant.; de Z-aanduiding bevestigt de aanwezigheid van de timer.
Zie de productdocumentatie van Pepperl+Fuchs RLK39-54-Z voor het specifieke vertragingsspectrum en de aanpassingsprocedure.
Voor toepassingen waarbij de precieze tijdduur van cruciaal belang is voor de regelreeks, moet het beschikbare aanpassingsbereik worden gecontroleerd tegen de vereiste vertraging van de toepassing voordat de sensor wordt geselecteerd.
