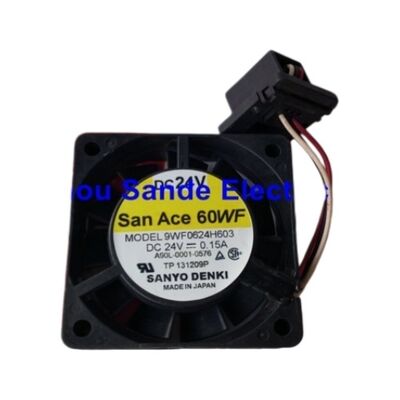

Sanyo SanAce60WF DC 24V 0,15A Ventilator waterdicht 9WF0624H603 9WFO624H6O3

FANUC 9WF0624H603 ∙ 24V DC System Cooling Fan ∙ 0.15A / 60×60×20mm / FANUC CNC en aandrijflijnen

Thermisch beheer voor FANUC-besturingsapparatuur

De 9WF0624H603 is een 24V DC borstelloze koelventilator in de 60×60×20mm standaardvormfactor met een vermogen van niet meer dan 50 WMet een vermogen van 0,15 A van een 24 V-toevoer (3,6 W) zorgt het voor luchtstroom over warmteopwekkende elektronica zonder aanzienlijke energieverbruik.

Koelventilatoren zijn slijtagelementen in FANUC-besturingssystemen. Bearing wear in the fan motor is one of the most common preventable maintenance events in CNC cabinet service — a fan that is slowing down or running intermittently allows temperature to rise gradually, waardoor de prestaties verslechteren of alarmen worden uitgezonden voordat er een volledige thermische uitschakeling plaatsvindt.Veel FANUC CNC- en versterker eenheden tonen koelventilator alarm codes wanneer de ventilator snelheid daalt onder een drempelAndere detecteren de ventilatorfout alleen door thermische overbelasting.

Het vervangen van de 9WF0624H603 bij het eerste teken van verhoogd lawaai, verminderde luchtstroom of een ventilator alarmmode is aanzienlijk minder storend dan het omgaan met een door warmte veroorzaakte aandrijfwaag.

Belangrijkste specificaties

Installatie- en vervangingsnota's

De 9WF0624H603 wordt via de kabelconnector aangesloten op de 24V-toevoer van de gastheerunit.De 24V-toevoer moet afkomstig zijn van de juiste bron in het besturingssysteem..

De ventilator moet in dezelfde richting worden gemonteerd als de oorspronkelijke luchtstroomrichting (inlaat- of uitlaatrichting) voor een effectieve koeling.De meeste FANUC-paneel- en aandrijfventilatoren trekken lucht over de warmteopwekkende componenten van de inlaatzijdeHet omkeren van de ventilatorrichting vermindert de effectieve koeling aanzienlijk.

Na het installeren, start het systeem en bevestig dat de nieuwe ventilator onmiddellijk bij opstarten draait.Een ventilator die aarzelt bij het opstarten heeft een lager fout vanaf het begin vervangen opnieuw voordat het systeem wordt uitgevoerd.

Veelgestelde vragen

V1: Hoe vaak moet de koelventilator van FANUC worden vervangen?

FANUC beveelt aan om koelventilatoren om de 2 ̊3 jaar in normale continue productieomgevingen te vervangen, of bij het eerste teken van lagergeluid, verminderde snelheid of een ventilatorwaarschuwingscode.In omgevingen met hoge omgevingstemperatuur of in productielijnen met meerdere ploegen, is een eerdere inspectie en vervanging verstandig.

Vraag 2: De CNC laat een alarm van de koelventilator zien. Betekent dit dat de 9WF0624H603 volledig is gestopt?

Niet noodzakelijkerwijs FANUC-ventilatorwaarschuwingscircuits detecteren wanneer de snelheid van de ventilator onder een drempel valt, wat kan gebeuren voordat de ventilator volledig stopt.Een ventilator die met de helft van de snelheid draait, trekt nog steeds stroom op, maar zorgt mogelijk niet voor voldoende luchtstroomVervang de ventilator wanneer het alarm verschijnt in plaats van te wachten op een volledige storing.

V3: Is de 9WF0624H603 specifiek voor FANUC of kan een standaard 60mm 24V gelijkstroomventilator deze vervangen?

De 9WF0624H603 is een door FANUC gespecificeerde ventilator met een gedefinieerde aansluiting en oriëntatie.Een standaard 60mm 24V DC borstelloze ventilator met een gelijkwaardige luchtstroom kan in sommige toepassingen worden gebruikt als de connector en de luchtstroomrichting overeenkomenEen echte FANUC-ventilator zorgt echter voor een correcte aansluiting en voldoet aan de oorspronkelijke ontwerpspecificatie.

V4: De ventilator draait, maar de aandrijving geeft nog steeds een warmtealarm.

Bevestig of de ventilator voldoende luchtstroom levert een ventilator die langzaam draait als gevolg van een gedeeltelijk gebrekkig lager of een geblokkeerde inlaat/uitlaat kan niet genoeg lucht verplaatsen, ondanks dat het lijkt te lopen.Controleer of de ventilatorinlaat niet is geblokkeerd door puin of kabelsControleer of de totale luchtcirculatie in de aandrijfkast voldoende is en of de omgevingstemperatuur binnen het door de aandrijving gespecificeerde bereik ligt.

V5: Waar komt de 9WF0624H603 vandaan?

Via de door FANUC gemachtigde servicekanalen en de FANUC-aftermarket voor reserveonderdelen: CNC-serviceleveranciers en specialisten in onderhoud van aandrijvingen.Bevestig de modelbenaming 9WF0624H603 op het etiket van de geïnstalleerde ventilatorVentilatoren met vergelijkbare afmetingen, maar met verschillende spannings- of aansluitingstypen, zijn niet compatibel.
