SANYO Denki SanAce120WF Axial flow fan DC24V 0.32A 9WF1224H1D03 9WF1224H1DO3 goedkope prijs

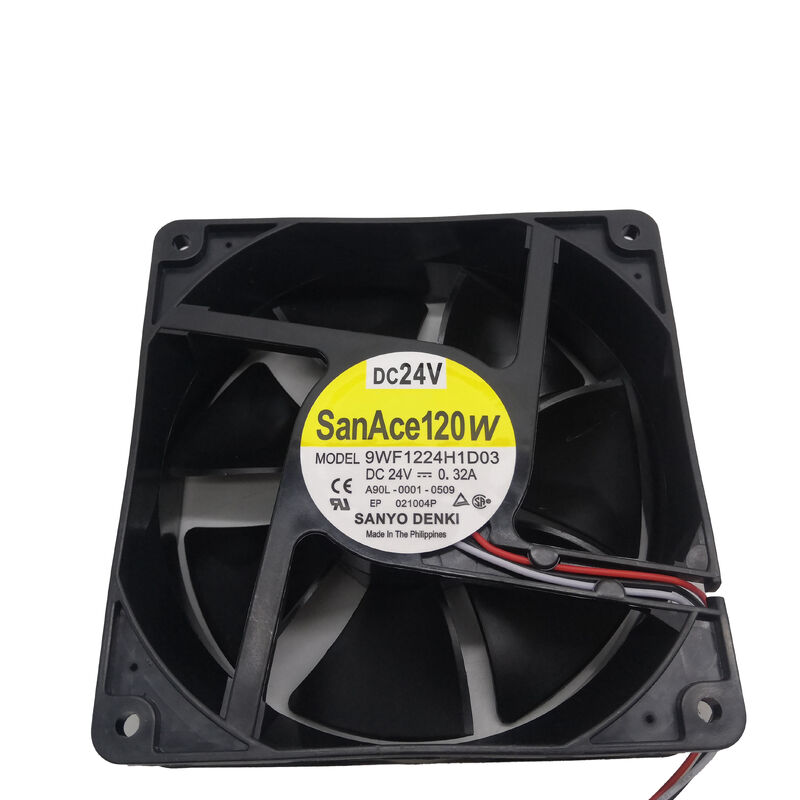

9WF1224H1D03 | Sanyo Denki SanAce120 W oliebestendige ventilator - 24V / 0,32A / 254 CFM / 120 mm / 3-draads / kogellager

Oliebestendige industriële ventilator – waar standaardventilatoren falen

De 9WF1224H1D03 is de SanAce120 W oliebestendige 24V DC-ventilator van Sanyo Denki - een ventilator van 120 mm die speciaal is ontworpen voor omgevingen waar standaardventilatoren het begeven door olievervuiling. Het interieur van werktuigmachines, servo-aandrijfkasten naast koelsystemen en olienevelomgevingen in metaalbewerkingsfaciliteiten stellen koelventilatoren bloot aan smeerolie, snijolienevel en koelmiddelaërosolen. Een standaardventilator absorbeert deze olie na verloop van tijd in de motorwikkelingen en lagerafdichtingen, waardoor uiteindelijk de motorisolatie of voortijdige lageruitval ontstaat.

De oliebestendige constructie ("W"-serie) dicht de motor- en lagerholtes af tegen het binnendringen van olie - de 9WF1224H1D03 behoudt zijn elektrische isolatie-integriteit en lagersmering in deze vervuilde omgevingen.

Belangrijkste specificaties

3-draads pulssensor — snelheidsbewaking met beveiliging

Uitgang pulssensor:De derde draad levert een pulssignaal dat proportioneel is aan de ventilatorsnelheid. Het hostsysteem (FANUC-versterker of aandrijfcontroller) bewaakt deze pulsfrequentie om de werking van de ventilator te bevestigen.

Vergrendelde rotorbescherming:Als de ventilator afslaat, voorkomt het vergrendelde rotorbeveiligingscircuit het doorbranden van de DC-motor door de stroom te beperken. Deze beschermende functie handhaaft de motorintegriteit, zelfs in het geval van een tijdelijke blokkering van het mes door ophoping van vuil.

Beveiliging tegen omgekeerde polariteit:Het motorcircuit is bestand tegen onbedoelde omgekeerde aansluiting tijdens installatie of onderhoud – een kleine maar praktische bescherming onder serviceomstandigheden.

Toepassingen

FANUC CNC-servoversterkerkoeling:A90L-0001-0509 ventilatorvervanging in servoversterkermodules uit de FANUC Alpha- en Beta-serie - de 9WF1224H1D03 is de Sanyo Denki-ventilator waarvan is bevestigd dat deze de door FANUC gespecificeerde koelcomponent is.

Aandrijfkasten voor industriële werktuigmachines:Behuizingen voor servoaandrijvingen en spilaandrijvingen gemonteerd op of naast CNC-bewerkingscentra en draaicentra – waar olienevel uit het snijgebied de kast binnendringt ondanks afdichting van de behuizing.

Voedingskoeling in met olie vervuilde omgevingen:Industriële voedingen, vermogensfasen voor lasapparatuur en plasmasnijvoedingen die werken in metaalbewerkingsomgevingen met olienevel.

CNC-slijp- en hoonmachine-aandrijvingen:Elektrische behuizingen van precisieslijp- en hoonmachines waar slijpvloeistofnevel en oliesmeermiddeldamp de koelventilatoren bereiken.

Veelgestelde vragen

Vraag 1: Wat is de oliebestendigheidsclassificatie van 9WF1224H1D03 – heeft deze een IPxx-classificatie?

De oliebestendige aanduiding uit de W-serie van Sanyo Denki geeft de motorwikkeling en lagerafdichting aan voor olienevel- en spatomgevingen; er wordt doorgaans geen specifieke IP-classificatie aan toegekend in hetzelfde formaat als de classificaties voor behuizingsbescherming. De oliebestendige constructie biedt bescherming tegen olienevel, lichte spatten en contact met olieaerosolen in plaats van onderdompeling in olie. Voor specifieke informatie over de IP-classificatie kunt u de technische documentatie van de Sanyo Denki SanAce 9WF-serie raadplegen.

Vraag 2: Welk FANUC-aandrijvingsalarm geeft aan dat de 9WF1224H1D03 (A90L-0001-0509) ventilator defect is?

FANUC-servoversterkers die de 3-draads pulsuitgang bewaken, genereren SV0430 (koelventilatorstoring) of gelijkwaardige versterkerventilatoralarmen wanneer het snelheidssignaal naar nul daalt. Het alarm kan voortgezette werking bij verminderde belasting mogelijk maken of een beschermende uitschakeling initiëren, afhankelijk van de FANUC-parameterinstellingen. Vervang de ventilator en reset het alarm om de volledige werking te herstellen.

Vraag 3: Kan 9WF1224H1D03 worden geïnstalleerd in een standaard (niet-oliebestendige) toepassing?

Ja – een oliebestendige ventilator levert dezelfde of betere prestaties dan een standaardventilator in een droge omgeving. De oliebestendige afdichting heeft geen negatieve invloed op de koelprestaties in schone omgevingen. De specificatie voor een luchtstroom van 254 CFM en een levensduur van 40.000 uur zijn van toepassing ongeacht of de installatie zich in een met olie vervuilde of schone omgeving bevindt.

Vraag 4: Wat is het huidige verbruik van 9WF1224H1D03 bij het opstarten versus steady-state?

Borstelloze gelijkstroomventilatoren kunnen bij het opstarten kortstondig een hogere inschakelstroom verbruiken - doorgaans 2 à 3 keer de stabiele stroom gedurende de eerste paar milliseconden totdat de motor op snelheid komt. De stabiele stroom bedraagt ​​0,32 A bij een nominale spanning van 24 V. Voedingen of zekeringen in het voedingscircuit van de ventilator moeten de inschakelstroom opvangen zonder valse uitschakeling. Een voeding van ten minste 0,5–1,0A continu voor de 24V-voedingsrail van de 9WF1224H1D03 is geschikt om opstarttransiënten op te vangen.
