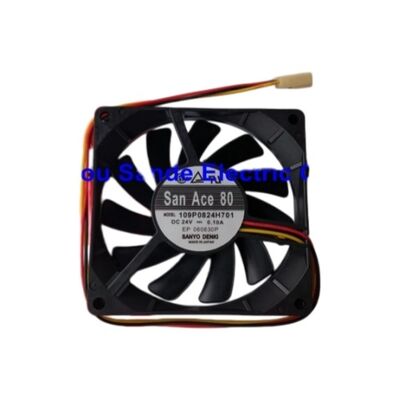

Sanyo Denki Fan 3-draad DC24V 0.10A SanAce80 109P0824H701 in voorraad 1O9PO824H7O1

109P0824H701 Sanyo Denki San Ace 80 Slim Fan 80×80×15mm / 24V / 32.1 CFM / 31 dB / Ball Bearing / UL/CSA/TUV

San Ace 80 Slim - Stil optreden in 15mm diepte

De 109P0824H701 is Sanyo Denki's 80mm slanke ventilator uit de San Ace 80-serie. Een 15mm diepe buis-axiale ventilator levert 32,1 CFM bij een stille 31 dB ((A) van een 24V-toevoer.De 15 mm diepte is het definitieve kenmerk: waar de standaard 80 mm ventilatoren 25 mm of 38 mm diep zijn, past de 109P0824H701 in ondiepe behuizingen, smalle ventilatieruimtes,en ruimtebeperkte panelenposities waar een ventilator met een standaarddiepte van 80 mm niet zou kunnen.

Het energieverbruik van 2,4 W en de stroomopname van 100 mA maken dit tot een van de efficiëntere industriële ventilatoren van 80 mm, relevant wanneer meerdere ventilatoren een 24 V-voeding delen met een beperkt totale stroombudget.

Belangrijkste specificaties

3-draad snelheidssensor ¥ tachometer voor monitoring

De derde draad geeft een tachometersignaal (pulssensor) uit dat evenredig is met de ventilator snelheid:

Snelheidsbewaking:De tachoproductie stelt het gastherstelsel in staat de werkelijke ventilatoromwentelingen te controleren, om te bevestigen dat de ventilator met de juiste snelheid werkt en om een geleidelijke snelheidsvermindering door lageraars slijtage te detecteren voordat de ventilator volledig uitvalt.

Alarm voor een storing van de ventilator:Systemen met ventilatorfoutmonitoring gebruiken het tachymetersignaal om ventilatorfout te detecteren.de uitgangsfrequentie van de puls is ongeveer 103 Hz (als er twee pulsen per omwenteling zijn).

Toepassingen

Server- en datacenterapparatuur:Blade server koeling, 1U en 2U server chassis, en netwerkapparatuur met dunne 80 mm ventilatoren in hoogtebeperkte rack posities.

Telecommunicatie-infrastructuur:Elektronica van basisstations, centrale kantoorapparatuur en netwerkchassis van dragerniveau waarvoor dunne ventilatoren met een lange levensduur en tachomonitoring nodig zijn.

industriële bedieningspanele:Panelmontage koeling in automatiseringscontrollers, aandrijfelektronica en industriële computerbehuizingen met beperkte ventilatorholte diepte.

Elektronica voor medische apparatuur:Stroomvoorziening en koeling van elektronica in compacte medische hulpmiddelen waarvoor een stille werking (31 dB) en UL-certificering vereist zijn.

Veelgestelde vragen

V1: Waarom de 15mm diepe 109P0824H701 kiezen boven een 25mm diepe 80mm ventilator?

De primaire reden is fysiek: wanneer de beschikbare ventilatorholte diepte 15 ∼ 24 mm is, past een ventilator van 25 mm niet.De 109P0824H701 is ook stiller dan veel 25mm ventilatoren bij dezelfde spanning de 31 dB ((A) geluidswaarde weerspiegelt de lagere bladbelasting op een dunne wieler. Compromissie: minder luchtstroom dan bij een volle-diepte ventilator met dezelfde spanning.

V2: Waar is de levensduur van 40.000 uur op gebaseerd?

De levensduur van de Sanyo Denki bedraagt 40.000 uur bij een veronderstelde bedrijfstemperatuur.de werkelijke levensduur kan aanzienlijk korter zijn dan bij 25°CIn installaties waarbij de omgevingstemperatuur van de ventilatorholte verhoogd is (30°C tot 50°C), wordt de levensduur evenredig verkort.Planned replacement at the next scheduled maintenance is preferable to operating until failure (Planned vervanging bij het volgende geplande onderhoud is beter dan werken tot het uitvalt).

V3: Heeft de minimale werkspanning van 14 V een aanzienlijk effect op de prestaties?

Bij 14 V (58% van de nominale 24 V) draait de ventilator met ongeveer 1800 RPM onder de nominale snelheid, met een verminderde luchtstroom.de ventilator wordt op betrouwbare wijze op 14 V gestart en blijft draaienDe bovengrens van 27,6 V (115% van 24 V) zorgt voor een veilige werking onder tijdelijke overspanningsomstandigheden.

V4: Is 109P0824H701 een directe vervanging voor andere 80×80×15mm ventilatoren in dezelfde spanningsklasse?

Fysieke compatibiliteit vereist een matching van de 80×80×15 mm oppervlakte afmetingen en een 24 V gelijkstroomtoevoer.Elektrische compatibiliteit vereist dat de 3-draad connector van de vervangende ventilator overeenkomt met de koppeling connector in de apparatuur- Bevestig dat de rotatierichting van het blad overeenkomt met de originele: de omgekeerde luchtstroomrichting vermindert de effectieve koeling.Sanyo Denki's San Ace 80 serie varianten dekken een scala van snelheden en luchtstroom niveaus binnen dezelfde 80×80×15mm voetafdruk.
