| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A860-2120-V003 |
Onderdeelnummer: A860-2120-V003
Serie: A860-2120
Fabrikant: Fanuc Corporation
Beschrijving: AiBZ SENSOR MET MONTAGEFLENS
Toepassing: Fanuc ingebouwde AC spindelmotor — positie- en snelheidsfeedback
Inclusief: Sensorunit + geïntegreerde montageflens
Conditie: Nieuw / Gereviseerd

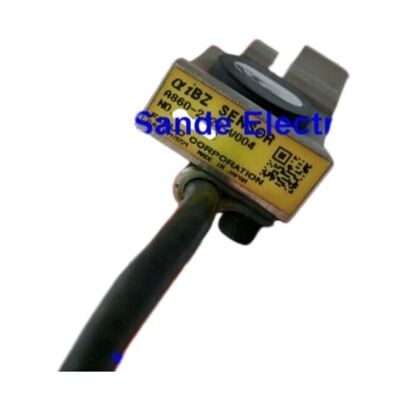

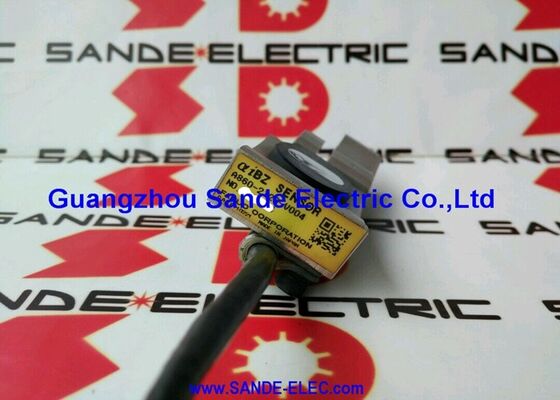

De Fanuc A860-2120-V003 is een AiBZ encoder sensor voor Fanuc's ingebouwde AC spindelmotor serie — het detectieapparaat dat de spindelaandrijving voorziet van realtime rotorpositie- en snelheidsgegevens.
Deze variant wordt compleet geleverd met de montageflens, wat de precisie mechanische interface is die het sensorlichaam op de juiste radiale positie ten opzichte van het tandwiel of de magnetische doelspoor van de motor bevestigt, waardoor de luchtspleet en uitlijning die nauwkeurige uitlezing van de encoder vereisen, worden ingesteld.
In een Fanuc ingebouwde spindelmotor is de motorrotor direct op de machine-spindelas gemonteerd — er is geen tussenkoppeling, geen riem, geen aparte motoras.
De spil loopt recht met de rotor van de motor, en de AiBZ-sensor levert de positie-feedback die deze opstelling laat functioneren als een gesloten-lus servas in plaats van een eenvoudige variabele-snelheidsaandrijving. Oriëntatiecontrole, C-as contouring, tapcycli en draadsnijden vereisen allemaal dat deze feedbacklus correct werkt; een defecte of verslechterde AiBZ-sensor schakelt al deze spindelfuncties tegelijkertijd uit.
Wat de A860-2120-V003 onderscheidt van de V004 variant (die de montageflens weglaat) is de hardware-compleetheid. Bij onderhoud van werktuigmachines elimineert de montageflens een variabele in sourcing en montage: de ring die met de sensor wordt geleverd, is afgestemd op de mechanische toleranties van het sensorlichaam, waardoor de gemonteerde unit voldoet aan de specificatie van de luchtspleet zonder shimmen of geïmproviseerde afstandhouders.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A860-2120-V003 |
| Serie | A860-2120 |
| Inclusief | Sensorunit + montageflens |
| Toepassing | Fanuc ingebouwde AC spindelmotor |
| Functie | Rotorpositie / snelheidsfeedback (AiBZ encoder) |
| Fabrikant | Fanuc Corporation, Japan |
De AiBZ-aanduiding is Fanuc's naamgevingsconventie voor de absoluut-capabele incrementele encoder sensor die wordt gebruikt op de αi-serie ingebouwde spindelmotoren. Het "Ai"-gedeelte identificeert de motor serie; de "BZ" identificeert het encoder-interface type — B verwijst naar de incrementele puls-uitvoerkanalen (A, B fase kwadratuur) en Z de eenmaal-per-omwenteling nul puls die de absolute referentiepositie vaststelt.
Bij elke opstart initialiseert de spindelbesturing de encoder door de Z-puls te zoeken — de spindel door een oriëntatiebeweging te laten draaien om de referentie te vinden. Zodra de Z-puls is gevonden, kent de aandrijving de absolute aspositie binnen één omwenteling, en de A/B incrementele telling handhaaft de tracking vanaf dat punt. Deze initialisatiesequentie is de "spindeloriëntatie" functie die succesvol moet worden voltooid voordat de machine klaar is voor gebruik.
De sensor detecteert een fysiek patroon — een magnetische of optische doelspoor — op de motoras of een daaraan gemonteerd tandwiel.
De luchtspleet tussen het sensorvlak en het doelspoor bepaalt de signaalamplitude en de duty cycle. Als de sensor met onvoldoende spleet is geïnstalleerd, is mechanisch contact met het roterende doel mogelijk; als de spleet te groot is, daalt de signaalamplitude onder de ontvangerdrempel en verliest de aandrijving de positie. De montageflens in de A860-2120-V003 stelt deze spleet nauwkeurig in als onderdeel van de installatie.
De spindelaandrijving gebruikt de AiBZ encoder feedback op verschillende manieren, afhankelijk van de bedrijfsmodus die door het CNC-programma wordt aangestuurd. In snelheidsregelmodus — de standaard voor rechte snijpassages — levert de encoder snelheidsfeedback aan de snelheidsregelaar van de aandrijving, die de geprogrammeerde RPM handhaaft tegen variabele snijbelastingen.
In spindeloriëntatiemodus schakelt de aandrijving over naar positie regelmodus en gebruikt de Z-puls en de incrementele positie om de spindel naar zijn geprogrammeerde hoekstop positie te brengen voor gereedschapswisseling.
In C-as of tapmodus gebruikt de CNC de spindelpositie als servas in zijn interpolatieberekeningen, wat vereist dat de volledige positie-feedbacklus actief is.
Elk encoder-gerelateerd alarm op de CNC — AL-300 serie op Fanuc 0i/30i besturingen — dat wijst op het spindel encoder circuit, duidt typisch op de sensor, de kabel of het encoder ontvangstcircuit van de versterker.
De A860-2120-V003 is het juiste vervangingsonderdeel voor sensor-specifieke storingen in de A860-2120 sensor serie, waarbij de originele montageflens nog steeds in de machine bruikbaar is.
De A860-2120-V003 wordt gebruikt in Fanuc's ingebouwde spindelmotor productlijn — spindelmotoren ontworpen voor directe installatie in spindelcartridges van werktuigmachines in plaats van externe riem- of koppelingverbindingen.
De modelaanduiding van de motor en de documentatie van de machinebouwer bepalen of de A860-2120 sensor serie de juiste match is voor de specifieke spindelmotor variant.
Installatie vereist toegang tot de sensorholte van de motor, meestal vanaf de achterkant van de spindelcartridge, en omvat het verwijderen van de defecte sensor, het monteren van de A860-2120-V003 met zijn montageflens in de sensorbehuizing, het verifiëren van de luchtspleet en het opnieuw aansluiten van de encoderkabel.
Na de herassemblage moet de spindel een oriëntatiebeweging voltooien om te verifiëren dat de Z-puls correct wordt gedetecteerd voordat de machine weer in productie wordt genomen.
V1: Wat is het verschil tussen de A860-2120-V003 en de A860-2120-V004?
De V003 bevat de montageflens; de V004 niet. Beide zijn hetzelfde sensorelement uit de A860-2120 serie en dienen dezelfde AiBZ positie-feedback functie.
Wanneer de originele montageflens op de geïnstalleerde sensor intact en onbeschadigd is, biedt de V004 een kosteneffectieve sensorvervanging — de bestaande flens blijft in de machine en het nieuwe sensorelement wordt erin geïnstalleerd.
Wanneer de montageflens beschadigd, gecorrodeerd of niet beschikbaar is, biedt de V003 de complete assemblage met een nieuwe flens die is afgestemd op de sensor.
V2: Welke CNC-alarmen duiden op een AiBZ sensorstoring?
Op Fanuc Series 0i, 30i, 31i en 32i besturingen verschijnen spindel encoder alarmen typisch als SP-xxxx alarmcodes op het bedieningspaneel. Veelvoorkomende codes met betrekking tot de sensorfeedback zijn SP-9001 (spindel encoder ontkoppeling), SP-9002 (spindel encoder signaalstoring) en vergelijkbare codes in het SP-9xxx bereik.
Zowel de alarmgeschiedenis van de CNC als de diagnostische LED van de spindelversterker kunnen wijzen op het encoder-feedbackcircuit. Controleer voordat u de sensor vervangt of de encoderkabelconnector aan zowel de motor- als de versterkerzijde schoon en volledig is aangesloten.
V3: Hoe wordt de luchtspleet ingesteld bij het installeren van de A860-2120-V003?
De montageflens in de A860-2120-V003 stelt de luchtspleet mechanisch in — de flens positioneert het sensorvlak op een vaste afstand van het motorhuisvlak wanneer deze correct is geplaatst. De werkelijke spleet tussen het sensorvlak en het magnetische doel op de roterende as wordt bepaald door de combinatie van de geometrie van de flens en de as-tot-huis afmeting.
Controleer na installatie de correcte werking door het signaal van de spindelencoder op het diagnosescherm van de CNC te volgen tijdens een langzame oriëntatiebeweging en te bevestigen dat de Z-puls schoon wordt ontvangen.
V4: Is de A860-2120-V003 compatibel met alle Fanuc αi ingebouwde spindelmotoren?
De A860-2120 sensor serie is ontworpen voor specifieke Fanuc ingebouwde spindelmotor modellen. Compatibiliteit hangt af van de framegrootte van de motor en de mechanische afmetingen van de sensorholte. De documentatie van Fanuc's spindelmotoren voor elk motormodel specificeert het compatibele sensoronderdeelnummer.
Het gebruik van de verkeerde sensor serie — verschillende fysieke afmetingen — riskeert een onjuiste luchtspleet, mechanische interferentie of incompatibele signaalniveaus. Bevestig altijd het sensoronderdeelnummer tegen het typeplaatje van de motor of de reserveonderdelenlijst van Fanuc's spindelmotoren voordat u bestelt.
V5: Wat is de levensduur van de AiBZ sensor, en wanneer moet deze proactief worden vervangen?
Fanuc publiceert geen vast tijdsgebonden vervangingsinterval voor AiBZ sensoren; ze worden vervangen bij storing of wanneer diagnostische gegevens duiden op degradatie. In de praktijk accumuleren sensoren in werktuigmachineomgevingen slijtage door trillingen, thermische cycli en koelmiddelencontaminatie gedurende jaren van gebruik.
Een preventief vervangingsbeleid — het vervangen van de sensor tijdens een geplande revisie van de spindelmotorassemblage — is redelijk voor machines die dubbele of driedubbele ploegen draaien, waarbij ongeplande spindelstilstand een grote productieverstoring veroorzaakt.
