Mitsubishi HA-FE63W2 Servomotor — 600W, 3000 tpm, MELSERVO HA-FE Serie

Overzicht

De Mitsubishi HA-FE63W2 (ook aangeduid als HAFE63W2) is een AC servomotor van 600 watt uit de MELSERVO HA-FE serie van Mitsubishi Electric — een familie van motoren met lage inertie en kleine capaciteit, ontworpen voor compacte machineassen waar snelle acceleratie en precieze positionering prioriteit hebben. Met een nominale snelheid van 3.000 tpm staat de HA-FE63W2 bovenaan de HA-FE-lijn met kleine capaciteit, en biedt de hoogste output in de serie, terwijl de compacte flensvoetafdruk behouden blijft, wat deze motoren zeer geschikt maakt voor krappe installatieruimtes.

De HA-FE serie neemt een specifieke rol in de MELSERVO productgeschiedenis in. Deze motoren zijn ontworpen voor toepassingen die een nauwkeurige snelheidslusrespons en herhaalbare positionering vereisen zonder de omvang van een motor met gemiddelde capaciteit. Borstelloze AC-constructie betekent geen onderhoud aan borstels, en de afgedichte encoder levert positiefeedback die de bijpassende MR-J2 versterker gebruikt voor volledig gesloten luscommutatie. Motoridentificatiegegevens die in de encoder zijn opgeslagen, stellen de versterker in staat om de aangesloten motor automatisch te herkennen bij het inschakelen — een MR-J2 functie die handmatige parameterinvoer elimineert en het risico op inbedrijfstelling vermindert.

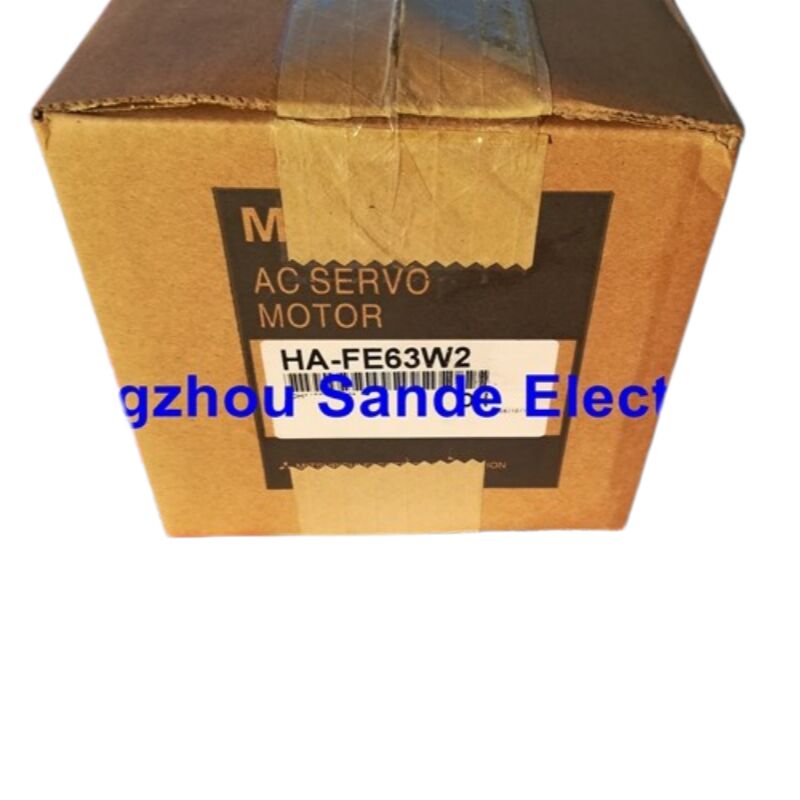

De HA-FE63W2 is een stopgezet product. Nieuwe-oude-voorraad eenheden blijven beschikbaar via industriële surplus- en specialistische servoleveranciers, waardoor het de juiste vervanging is voor bestaande machines die al rond deze motor en zijn bijpassende versterkers zijn gebouwd.

Belangrijkste specificaties

De HA-FE Serie: Lage inertie door ontwerp

Traagheidsverhouding — de verhouding van de belastingsinertie tot de motorinertie — is een van de meest consequente factoren in de stabiliteit van servosystemen. Wanneer de belastingsinertie groot is ten opzichte van de motor, moet de regelkring harder werken om overschrijding en oscillatie te voorkomen, met name tijdens snelle positieveranderingen. De HA-FE serie pakt dit aan door de rotorinertie laag te houden, wat het bereik van belastingen vergroot dat de motor schoon kan verwerken zonder dat de servo-instellingen zwaar gedempt hoeven te worden.

Voor de HA-FE63W2 met 600W betekent dit dat de motor kleine tot middelgrote mechanische belastingen kan versnellen en vertragen met een goede bandbreedte — reagerend op commando's van de MR-J2 versterker zonder vertraging die anders zou leiden tot positioneringsfouten of achterblijven in snelle cyclustoepassingen.

De flensmontageconfiguratie is even praktisch. De motor wordt direct tegen een machineframe of tandwielkast gemonteerd, met de as die naar de mechanische belasting uitsteekt. Geen externe beugel of adapter is vereist voor standaard flensinstallaties, wat de uitlijning van de aandrijflijn eenvoudig houdt en de mechanische compliantie tussen motor en belasting vermindert.

Systeemkoppeling: MR-J2 Serie Versterkers

De HA-FE63W2 werkt met Mitsubishi MR-J2-60A serie servoversterkers — de 600W klasse van de MELSERVO-J2 lijn. De MR-J2 generatie introduceerde verschillende functies die relevant blijven voor gebruikers die bestaande installaties onderhouden:

Real-time auto-tuning. De MR-J2 versterker monitort continu de belastingsdynamiek en past de servo-instellingen in realtime aan, waardoor handmatige instelling van de gain tijdens de inbedrijfstelling van de machine of na mechanische wijzigingen minder nodig is.

Automatische motorherkenning. Motor specificatiegegevens die in de encoder van de HA-FE63W2 zijn gecodeerd, worden bij het opstarten door de versterker gelezen. Verkeerde motorverbindingen veroorzaken een alarm in plaats van stille verkeerde werking — een beveiliging die belangrijk is in machines met meerdere assen waar bedradingsfouten mogelijk zijn.

Absolute positionering met conventionele I/O. Met de juiste batterijback-up bij de versterker kan de MR-J2 en HA-FE63W2 combinatie de absolute positie behouden over stroomcycli zonder een aparte absolute encoder module, wat de bedrading vereenvoudigt in vergelijking met sommige concurrerende systemen uit die tijd.

De MR-J2 serie versterker ondersteunt positiecontrolemodus, snelheidscontrolemodus en koppelcontrolemodus, met moduswisseling mogelijk binnen dezelfde versterker, afhankelijk van de gebruikte besturingsinterface. Voor de meeste positioneringstoepassingen — het primaire gebruiksscenario voor een 600W asmotor — is positiecontrole via pulstrein-ingang van een CNC- of PLC-controller de standaardconfiguratie.

Typische toepassingen

De combinatie van 600W vermogen, 3.000 tpm snelheid en het ontwerp met lage inertie van de HA-FE63W2 wijst op toepassingen met specifieke kenmerken: gematigde belasting, snelle cyclustijd, beperkte installatieruimte en een vereiste voor nauwkeurige, herhaalbare positionering.

PCB boor- en freesmachines gebruiken meerdere servoaandrijvingen met kleine capaciteit om werkstukken en spindeldragers te positioneren. Reactiesnelheid is hier belangrijk — hoe sneller de as kan accelereren, bewegen en stabiliseren, hoe korter de cyclustijd per gat.

Kleine roterende indexeertafels op bewerkingscentra of speciale armaturen vereisen nauwkeurige hoekpositionering met schone deceleratie naar de geïndexeerde positie. Remvrije motoren zoals de HA-FE63W2 vertrouwen op de servo-lock functie van de versterker om de positie in stilstand te houden, wat goed werkt voor horizontale indexering waar zwaartekrachtbelastingen minimaal zijn.

Pick-and-place mechanismen in elektronische assemblage en laboratoriumautomatisering vereisen snelle korte bewegingen met consistente stabilisatietijden. De lage inertie van de HA-FE serie is hier een voordeel, aangezien de motor snel van richting kan veranderen zonder de resonantie die zou optreden bij een rotor met hogere inertie onder dezelfde gain-instellingen.

Voedingassen op kleine CNC-machines — met name waar het machineontwerp van vóór grotere motorframes dateert — blijven HA-FE serie motoren gebruiken als originele apparatuur, en de HA-FE63W2 dient als de directe vervangingsmotor wanneer de originele unit defect raakt.

Inkoopnotities voor bestaande machineoperators

De HA-FE63W2 wordt niet meer geproduceerd. Dit heeft directe gevolgen voor iedereen die eenheden koopt voor een bestaande installatie:

Nieuwe-oude-voorraad (NOS) eenheden zijn de meest vergelijkbare met originele apparatuur, omdat ze sinds de productie ongebruikt zijn opgeslagen. Bij aankoop van NOS servomotoren, controleer of de encoderbatterij (indien van toepassing) is onderhouden of dat de eenheid functioneel is geverifieerd, aangezien absolute positiegegevens verloren kunnen gaan als er gedurende een langere periode geen back-upstroom is geweest.

Gerenoveerde eenheden van gespecialiseerde servoreparatiefaciliteiten bieden een alternatief voor NOS-voorraad. Een correct gerenoveerde HA-FE63W2 zal lagers hebben vervangen, de encoder hebben gereinigd of onderhouden, en de wikkelingen hebben getest op isolatie-integriteit. Voor toepassingen met hoge cycli kan een gerenoveerde motor met nieuwe lagers zelfs een langere levensduur bieden dan een NOS-eenheid waarvan de lagerolie tijdens opslag gedeeltelijk is uitgedroogd.

De HA-FE63W2 is niet direct uitwisselbaar met nieuwere Mitsubishi motor series zoals de HF of HG families. Die motoren gebruiken een ander encoderprotocol en vereisen een bijpassende nieuwe generatie versterker. Als er is besloten om het servosysteem te upgraden, moeten de motor en de versterker als een bijpassend paar worden vervangen; het plaatsen van een nieuwere motor op een bestaande MR-J2 versterker zal niet werken.

Waarom asbelasting belangrijk is voor HA-FE63 installaties

Servomotoren met kleine capaciteit hebben gedefinieerde limieten voor radiale en axiale belasting op de as — krachten die worden uitgeoefend door riemaandrijvingen, poelies, tandwielen of directe koppeling-misuitlijning. Het overschrijden van deze limieten versnelt de lagerslijtage en kan trillingen in de encoderfeedback introduceren, wat leidt tot grillig regelgedrag voordat er duidelijke mechanische symptomen optreden.

Voor flensgemonteerde motoren in de capaciteitsklasse van de HA-FE63W2 is de meest voorkomende oorzaak van overmatige asbelasting de riemspanning. Een te strakke aandrijfriem oefent een continue radiale belasting uit op de as op het contactpunt van de riem. Bij het installeren of opnieuw spannen van een riem op een HA-FE63W2 aandrijving, raadpleeg de Mitsubishi toelaatbare belastingsgrafiek voor deze motor en verifieer dat de berekende riemspanning op de poelieraal de toegestane radiale belasting niet overschrijdt.

As-aangedreven assen zijn minder gevoelig voor radiale overbelasting, maar zijn gevoelig voor hoek- en parallelle misuitlijning. Misuitlijning vertaalt zich in een roterend buigmoment op de as, wat hetzelfde effect heeft als een radiale puntbelasting, maar dan roterend op motorsnelheid. Zelfs kleine koppeling-misuitlijning bij 3.000 tpm genereert aanzienlijke lagerbelasting; lijn zorgvuldig uit en controleer opnieuw na thermische stabilisatie.

Veelgestelde vragen

V1: Welke servoversterker is compatibel met de HA-FE63W2?

De HA-FE63W2 is ontworpen voor gebruik met Mitsubishi MR-J2-60A serie versterkers — de 600W klasse van de MELSERVO-J2 lijn. Het is niet compatibel met MR-J2S-serie versterkers (die een ander encoderprotocol gebruiken) of met nieuwere generatie MR-J3 / MR-J4 versterkers zonder extra adapterhardware.

V2: Heeft de HA-FE63W2 een elektromagnetische rem?

Nee. De basis HA-FE63W2 bevat geen elektromagnetische rem. Het is geschikt voor horizontale assen of toepassingen waar de servo-lock functie van de versterker voldoende grip biedt. Voor verticale assen of toepassingen die stroomuitval-vasthouding vereisen, is een variant met rem (aangeduid met een "B"-suffix in het modelnummer) of een extern remmechanisme vereist.

V3: Kan de HA-FE63W2 worden vervangen door een nieuwere Mitsubishi motor?

Niet als een directe drop-in. Nieuwere Mitsubishi servomotoren (HF, HG series) gebruiken een andere encoderinterface en zijn alleen compatibel met bijbehorende nieuwere versterkers. Om de HA-FE63W2 te vervangen door een modern equivalent, moeten zowel de motor als de MR-J2 versterker tegelijkertijd worden vervangen door een bijpassend nieuw generatie paar.

V4: De HA-FE63W2 staat vermeld als stopgezet — is nieuwe voorraad nog beschikbaar?

Ja, nieuwe-oude-voorraad (NOS) eenheden blijven beschikbaar via industriële surplus dealers en specialistische servoleveranciers. Dit zijn originele door Mitsubishi geproduceerde motoren van vóór de stopzetting die correct zijn opgeslagen. Bij aankoop, bevestig de opslagcondities van de verkoper en of de status van de encoder/batterij is geverifieerd.

V5: Wat betekent "W2" in het onderdeelnummer HA-FE63W2?

Het "W2" suffix duidt op een specifieke bedradings- of connectorconfiguratievariant binnen de HA-FE63 familie. Bij het inkopen van een vervanging, specificeer altijd het volledige onderdeelnummer — HA-FE63W2 — in plaats van alleen de basis HA-FE63, om de juiste connector en kabelinterface voor de bestaande kabelboom van uw machine te garanderen.
