Mitsubishi HC-MF23-UE AC Servomotor — 200W, Ultra-lage traagheid, EN/UL-standaard, MR-J2-serie

Merk: Mitsubishi Electric

Serie: MELSERVO HC-MF

Platform: MR-J2

Onderdeelnummers: HC-MF23-UE / HCMF23UE

Nieuw in originele verpakking | Gratis versnelde verzending | Op voorraad

Kleine motor, serieuze bewegingscontrolekwalificaties

De HC-MF23-UE valt niet op door zijn vermogensclassificatie. Met 200W is het een compacte servo met een laag vermogen, naar elke maatstaf — en dat is precies het punt. In precisieautomatisering is het vermogen om een kleine belasting snel, nauwkeurig en herhaaldelijk duizenden keren per shift te positioneren zelden een functie van ruw vermogen. Het is een functie van hoe snel de motor kan reageren op een verandering in de bevolen positie, hoe trouw hij het snelheidsverloop volgt dat de controller heeft berekend, en hoe weinig hij afwijkt van het bevolen pad wanneer de cyclus opnieuw begint.

De HC-MF23-UE is gebouwd rond die prioriteiten. Het behoort tot de HC-MF-familie van Mitsubishi Electric — een servomotorserie die speciaal is ontwikkeld voor toepassingen met ultra-lage traagheid en een laag vermogen binnen het MR-J2 servoplatform. De motor heeft geen elektromagnetische rem en gebruikt een standaard rechte as, waardoor het de basisconfiguratie is voor horizontale aspositionering, lichtgewicht pick-and-place koppen en hoogfrequente indexeringsmechanismen waarbij de toepassing geen asvastzetting vereist onder spanningsloze omstandigheden.

De -UE-suffix duidt op naleving van zowel EN (Europese) als UL/C-UL (Noord-Amerikaanse) internationale normen, waardoor deze motor geschikt is voor machinebouwers die apparatuur naar Noord-Amerikaanse en Europese markten verschepen zonder dat er aparte nalevingsaanpassingen aan de servomotor zelf nodig zijn.

Technische specificaties

Specificaties afkomstig uit Mitsubishi Electric MELSERVO HC-MF Series documentatie, MR-J2-CT Servo Amplifier Instruction Manual, en geverifieerde productvermeldingen op Mitsubishi Electric Factory Automation Americas.

Ultra-lage traagheid in een 200W frame

Het bepalende kenmerk van de HC-MF-serie — inclusief de HC-MF23-UE — is de relatie tussen het uitgangsvermogen en de rotor traagheid. Mitsubishi Electric ontwierp deze familie rond een rotor die geoptimaliseerd is voor dynamische respons in plaats van thermische capaciteit. Het resultaat is een motor die een kleine belasting extreem snel kan versnellen en vertragen zonder dat er overgedimensioneerde aandrijfhardware nodig is om de dynamiek te beheren.

Waarom is rotor traagheid belangrijk bij 200W? Omdat de toepassingen die een 200W servomotor op een 60 mm flens gebruiken bijna nooit langzaam, stationair werk doen. Ze doen snelle, repetitieve positionering: een grijpervinger die opent en sluit, een kleine roterende tafel die tussen stations indexeert, een lenspositioneringsmechanisme dat tientallen keren per seconde sub-millimeter correcties maakt. In deze gebruiksscenario's bepaalt het vermogen van de motor om snel te stabiliseren op de bevolen positie — en dit te doen zonder te jagen of te overschrijden — de doorvoer van de machine veel meer dan het nominale wattage.

Motoren met ultra-lage traagheid bereiken dit door de roterende massa te minimaliseren die bij elke richtingsomkering overwonnen moet worden. Elke watt beschikbaar koppel gaat naar het veranderen van de bewegingstoestand van de belasting, in plaats van te worden besteed aan het overwinnen van de mechanische weerstand van de motor zelf tegen verandering.

De -UE Suffix: Wat internationale naleving werkelijk betekent

De suffix die aan dit onderdeelnummer is gekoppeld, is geen triviaal detail — het bepaalt of de motor legaal kan worden geïnstalleerd in apparatuur bestemd voor bepaalde markten.

Mitsubishi's -UE-aanduiding betekent dat de motor is vervaardigd en getest om tegelijkertijd te voldoen aan twee normenkaders:

EN-standaard — de Europese Normvereisten voor elektrische roterende machines, inclusief de IEC/EN 60034-serie. Apparatuur die binnen de Europese Economische Ruimte wordt verkocht met CE-markering, moet conforme componenten bevatten, en de servomotor valt binnen de reikwijdte van deze eis. Een EN-conforme motor is getest op Europese elektromagnetische compatibiliteit, laagspanning en machinerichtlijnen.

UL/C-UL-standaard — Underwriters Laboratories en zijn Canadese equivalent (CSA). UL-certificering is vereist of sterk geprefereerd voor apparatuur die in de Verenigde Staten en Canada is geïnstalleerd, met name in commerciële en industriële faciliteiten waar verzekeringen, bouwvoorschriften of inkoopbeleid van klanten gecertificeerde componenten vereisen.

Voor machinebouwers en systeemintegrators die op wereldwijde markten werken, elimineert de -UE-versie de noodzaak om aparte motorvarianten te kwalificeren voor Noord-Amerikaanse versus Europese installaties. Dezelfde HC-MF23-UE kan worden ontworpen in apparatuur die naar beide markten wordt verzonden. De standaard HC-MF23 (zonder -UE) draagt deze certificeringen niet — dit is geen cosmetisch verschil.

Compatibele servoversterkers — MR-J2-familie

De HC-MF23-UE werkt samen met de MR-J2-20 versterkerfamilie. Het versterkermodel bepaalt de besturingsinterface en communicatiearchitectuur van de servoas:

In een bestaande machine is de versterker al geïnstalleerd en geconfigureerd. De taak van het vervangen van de motor is simpelweg het matchen van het onderdeelnummer op het typeplaatje met de vervangende motor. De versterker hoeft niet te worden gewijzigd wanneer de motor wordt vervangen door een identieke HC-MF23-UE. Als de bestaande versterker ook wordt vervangen of als de machine opnieuw wordt ontworpen, selecteer dan de interfacevariant die overeenkomt met de besturingsbusarchitectuur van de machine.

HC-MF23-varianten in één oogopslag

De HC-MF23 basis motor werd in verschillende configuraties geproduceerd om te voldoen aan verschillende as- en remvereisten. Alle dragen dezelfde kernspecificaties van 200W, 0,64 N·m, 3.000 t/min:

Deze aanbieding is de HC-MF23-UE — rechte as, geen rem, EN/UL/C-UL conform. De juiste variant voor uw toepassing hangt af van of een elektromagnetische rem nodig is en of internationale normen naleving nodig is voor uw doelmarkt.

Toepassingsprofiel

De HC-MF23-UE is speciaal gebouwd voor een specifiek type machine. Geen zware bewerkingen. Geen aandrijfassen van meerdere kilowatt. Het domein van een 200W ultra-lage traagheid servo op een 60 mm flens is compacte, snelle, precisieautomatisering:

Elektronische assemblageapparatuur — component pick-and-place mechanismen, PCB-handling, fijne connector-invoeging. Cyclus snelheden in deze toepassingen kunnen enkele honderden bewerkingen per minuut overschrijden, en de massa die wordt verplaatst is licht genoeg dat de motor traagheid de beperkende factor is voor de stabilisatietijd.

Productie van halfgeleiders en platte beeldschermen — wafer handling, stage positionering en transportmechanismen waarbij contaminatiecontrole, compacte voetafdruk en positioneringsnauwkeurigheid even belangrijke beperkingen zijn.

Verpakkings- en etiketteermachines — labelapplicatiekoppen, registratiecontrole voor web-gebaseerde processen en kleine vul- of sluitmechanismen waarbij de as gesynchroniseerd moet blijven met een productstroom.

Medische en laboratoriumautomatisering — pipetterende robots, slide handlers en positioneringsstages voor analytische instrumenten. De absolute feedbackmogelijkheid van de seriële encoder is hier relevant, waar verlies van positie referentie tijdens spanningscycli de procesintegriteit kan beïnvloeden.

Multi-as assemblage armaturen — individuele assen in een groter systeem waarbij elke as een kleine mechanische lading draagt en de algehele systeemprestaties afhankelijk zijn van alle assen die hun bewegingen binnen een krappe cyclusbudget voltooien.

Verzending en staat

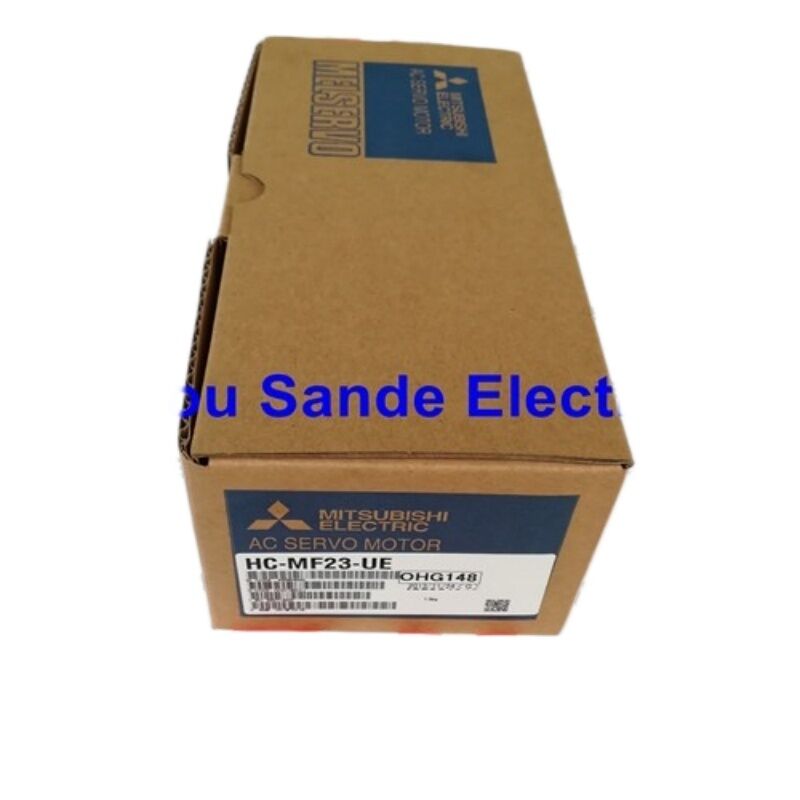

Dit apparaat wordt verzonden nieuw, in originele Mitsubishi Electric fabrieksverzegelde verpakking. Gratis versnelde verzending is inbegrepen. Internationale bestellingen worden verzonden via DHL Express, FedEx International Priority of UPS Express met volledige tracking van verzending tot levering. Op voorraad zijnde eenheden worden voor verzending op dezelfde werkdag voorbereid voor bestellingen geplaatst vóór de dagelijkse afhaaltijd van de koerier.

Veelgestelde vragen

V1: De HC-MF23-UE staat vermeld als niet meer in productie. Kan ik nog steeds nieuwe eenheden vinden, en is een nieuwe surplus eenheid gelijk aan een nieuwe OEM-eenheid?

Mitsubishi Electric heeft de HC-MF-serie stopgezet als onderdeel van de bredere overgang weg van het MR-J2 servoplatform. Het onderdeel wordt niet meer geproduceerd en is niet meer verkrijgbaar via actieve Mitsubishi geautoriseerde kanalen. Echter, nieuwe voorraad uit de originele productie run blijft circuleren via de industriële reserveonderdelenmarkt. Een nieuwe surplus eenheid — fabrieksverzegeld, ongeopend, met originele Mitsubishi verpakking en etikettering intact — is in elk functioneel en mechanisch opzicht identiek aan wat oorspronkelijk via geautoriseerde distributie werd geleverd. Het is nooit geïnstalleerd, ingeschakeld of onderhouden. Voor een machine die is ontworpen rond de HC-MF23-UE, is dit het rechtstreekse onderhoudspad. Het alternatief — het gebruik van een gerepareerde of gereviseerde eenheid — introduceert een onbekende servicegeschiedenis en vereist doorgaans prestatieverificatie na installatie.

V2: Wat is het verschil tussen de HC-MF23-UE en de nieuwere HC-MFS23? Kan de MFS-versie de MF-versie vervangen?

De HC-MF en HC-MFS series zijn verschillende productgeneraties van verschillende servoplatforms. De HC-MF23-UE behoort tot het MR-J2 platform; de HC-MFS23 behoort tot het MR-J2S (Super) platform. Beide motoren zijn geclassificeerd op 200W met hetzelfde nominale koppel van 0,64 N·m en nominale snelheid van 3.000 t/min, en beide gebruiken een 60×60mm flens. Het verschil zit in de encoderinterface: de HC-MF23 gebruikt een seriële absolute/incrementele encoder compatibel met MR-J2 versterkers, terwijl de HC-MFS23 een 17-bits absolute encoder heeft die is ontworpen voor MR-J2S versterkers. Deze encoderinterfaces zijn niet direct uitwisselbaar — het aansluiten van een HC-MFS23 op een MR-J2 versterker zonder aanpassing zal niet correct werken. Als de machine MR-J2 versterkers gebruikt, moet de vervangende motor een HC-MF23-UE zijn, geen HC-MFS23.

V3: Er is geen elektromagnetische rem inbegrepen bij dit model. Is het geschikt voor een verticale as toepassing?

De HC-MF23-UE is een variant zonder rem, wat betekent dat de aspositie uitsluitend wordt gehandhaafd door actieve servobesturing terwijl de versterker is ingeschakeld. Als de versterker een storing heeft, wordt uitgeschakeld of opzettelijk wordt uitgeschakeld, is er geen mechanische beperking die voorkomt dat de as onder invloed van de zwaartekracht beweegt. Voor een horizontale as of een verticale as die een belasting draagt die licht genoeg is dat beweging door zwaartekracht acceptabel is bij stroomuitval, is de versie zonder rem operationeel geschikt. Voor een verticale as waarbij ongecontroleerde neerwaartse beweging de machine, het gereedschap of het werkstuk zou beschadigen — of waar veiligheidsvoorschriften een mechanische beperking vereisen — is de juiste keuze de HC-MF23B-UE, de elektromagnetisch geremde variant die de as mechanisch vergrendelt wanneer de remvoeding wordt verwijderd.

V4: Wat biedt de seriële absolute/incrementele encoder in de HC-MF23-UE, en hoe beïnvloedt dit de machine-opstart?

De seriële encoder in de HC-MF23-UE is een gecombineerd absoluut/incrementeel type, dat positiegegevens communiceert naar de MR-J2 versterker via een serieel protocol in plaats van conventionele A/B quadrature puls signalen. In absolute modus (wanneer een absolute positie met batterijondersteuning is geconfigureerd in de versterker), behoudt de motor zijn positie referentie door spanningscycli, en kan de machine de werking hervatten na een stroomonderbreking zonder een referentie-terugkeer uit te voeren. In incrementele modus is bij elke opstart een referentie-terugkeer vereist. Welke modus actief is, hangt af van de parameterconfiguratie van de servoversterker en of een batterij voor het behoud van de absolute positie is aangesloten op de versterker. Dit is geen hardwareverschil in de motor zelf — het is een systeemconfiguratiekeuze die wordt gemaakt tijdens de ingebruikname van de machine.

V5: Kan de HC-MF23-UE worden aangestuurd door een modernere Mitsubishi versterker zoals de MR-J4 serie?

De HC-MF23-UE en de MR-J4 serie versterkers zijn niet direct compatibel zonder extra aanpassingshardware. De MR-J4 gebruikt een ander encodercommunicatieprotocol dan de seriële encoder van de HC-MF23-UE, en een directe kabelverbinding tussen de twee zal geen functionele servoas opleveren. Mitsubishi Electric ontwikkelde vernieuwingskits — met name de MR-J4-DU_B-RJ020 versterker gecombineerd met MR-J2S vernieuwingskabels — als een gedocumenteerd migratiepad van MR-J2S naar MR-J4. Houd er echter rekening mee dat dit pad voornamelijk is ontwikkeld voor MR-J2S (niet MR-J2) motoren. Voor HC-MF serie motoren op het originele MR-J2 platform moet de compatibiliteit met vernieuwingsgereedschappen worden geverifieerd bij de technische ondersteuning van Mitsubishi Electric voordat u zich committeert aan een versterkerupgrade. Voor eenvoudige motorvervanging in een bestaande machine blijft het vervangen van de HC-MF23-UE door een andere HC-MF23-UE aangedreven door de originele MR-J2-20 versterker de eenvoudigste en meest betrouwbare aanpak.
