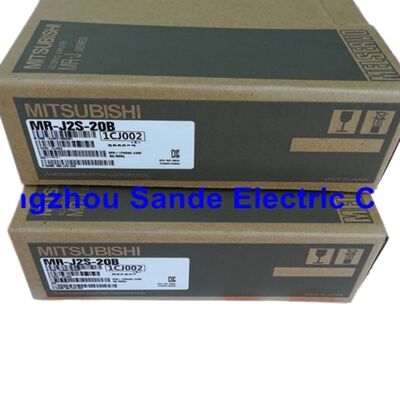

Mitsubishi MR-J2S-20B Servo Driver ️ Nieuw Originaal, 200W SSCNET, MELSERVO-J2-Super Series

Deel nr.:MR-J2S-20B.Merk:Mitsubishi Electric.Serie:MELSERVO-J2-Super.Uitvoer:200 W.Bus:SSCNET.Voorwaarde:Nieuw origineel

Overzicht

Er zijn servo-aandrijvingen, en dan zijn er servo-aandrijvingen gebouwd rond een speciaal beweging netwerk.

onderdeel van de MELSERVO-J2-Super-serie van Mitsubishi Electric,de MR-J2S-20B is een 200 W AC servoversterker die is ontworpen om te werken via SSCNET Mitsubishi's Servo System Controller NETwork in plaats van het accepteren van puls train commando's van een stand-alone controllerDeze architectonische keuze bepaalt alles over het gedrag van de aandrijving in een meerassig systeem: lagere bedrading, gesynchroniseerde asbesturing,en een communicatiekanaal dat positiecommando's verwerkt, statusfeedback en foutgegevens over dezelfde verbinding.

Dit product wordt nu niet meer geproduceerd door Mitsubishi Electric.Er zijn op de markt gerenoveerde en gebruikte alternatievenDat is niet wat we dragen.

Technische specificaties

Het SSCNET-verschil Waarom het "B"-model bestaat

Elke MR-J2S versterker komt in twee versies.

-A-modellen.de positiecommando's opnemen als pulsstralen ­ stap/richting- of kwadratursignalen die rechtstreeks vanaf een besturingsuitgang worden aangesloten.eenvoudig te integreren met de meeste PLC's en bewegingskaarten.

-B-modellenDe MR-J2S-20B wordt aangesloten op een Mitsubishi SSCNET-bewegingscontroller via seriële netwerkkabels op de CN1A- en CN1B-connectoren.De bewegingsregelaar beheert alle assen van de keten in gesynchroniseerde communicatiecycliGeen impulsuitgangen, geen as-voor-as bedrading van commando signalen.

Voor machinebouwers die vier of meer assen draaien onder een enkele Q-serie of A-serie bewegingscontroller, is SSCNET geen functie, het is de architectuur die de machine is ontworpen.De MR-J2S-20B past in die architectuur.Het accepteert geen commando's van de pulstransmissie en kan niet worden vervangen door een -A-model zonder ook de controller te vervangen.

Wat maakt deze versterker het vermelden waard

131,072 Interface van de puls/omwenteling-encoderDe high-resolution encoder compatibiliteit is geen marketing taal bij 131.072 tellen per omwenteling, de MR-J2S-20B oplost motor positie tot ongeveer 0.003° per telling vóór elke mechanische reductieOp precisie-assen met kleine slagkracht zorgt dit voor een echt fijne positionering zonder dat de mechanische reductieverhouding te groot hoeft te worden om het tekort aan resolutie te compenseren.

Automatische real-time tuningInertie van de belasting verandert tussen machines, tussen gereedschappen en soms tussen werkende toestanden op dezelfde machine.De MR-J2S-20B's auto tuning functie controleert deze veranderingen en past servo winsten continuDe ingebruikname wordt verkort en de aandrijving past zich aan de mechanische drift aan gedurende de levensduur van de machine zonder handmatige herinstelling.

Ingebouwde dynamische remWanneer de aandrijving wordt uitgeschakeld of een fout de aandrijving tript, wordt de dynamische rem onafhankelijk van het besturingssysteem ingeschakeld.de as vertragen zonder afhankelijk te zijn van de besturingslusVoor verticale assen of voor elke toepassing waarbij een ongecontroleerde kust een gevaar vormt, is dit een basisvereiste voor veiligheid ¢ en is het standaard op elke MR-J2S-20B, geen optie.

Torcelbeperking via klemcircuit en analoge inputEen hardware-klemcircuit beperkt het uitgangsmoment om de IGBT-stadia te beschermen tijdens agressieve versnellings- en vertragingstransities.De grenswaarde kan via een parameter worden ingesteld of in realtime worden afgetrokken via een externe analoge ingang, waardoor koppelbeperkte werkwijzen zonder aparte hardware mogelijk zijn.

MR-configurator via RS-232CSluit een laptop aan op de CN3-poort en de MR Configurator software geeft je een volledig beeld van de schijf: live parameter editing, test jogging, oscilloscoop-stijl trace monitoring, gain adjustment,en volledige alarmgeschiedenisBij de inbedrijfstelling bespaart dit uren in vergelijking met het navigeren door de parameters via het display aan de voorzijde.Het maakt het verschil tussen een 20 minuten durende behandeling en een 2 uur durende diagnostische sessie..

Volledige bescherming.De versterker controleert: overcurrent · regenerative overvoltage · overload (electronic thermal) · motor overtemperature · encoder fault · regeneration fault · undervoltage · instantaneous power failure · overspeed · excessive position errorOp elk van deze, de rit, slaat de alarmcode op,en houdt het leesbaar via het frontdisplay of MR Configurator .

Waar de MR-J2S-20B wordt gebruikt

De 200 W-uitgang en de SSCNET-interface positioneren deze aandrijving als de asversterker voor compacte, precieze, hoge cyclusbeweging in multi-assen systemen.

CNC- en bewerkingscentra Werktuigwisselaar, pallet roterende positionering en kleine hulpassen waar nauwkeurigheid van belang is en de vloeroppervlakte in de kast beperkt is.

Vervaardiging van elektronica¢ PCB-assemblage machines, SMT-dispensers,en testhandlers waar de combinatie van hoge resolutie en SSCNET-synchronisatie de nauwe positieve tolerantie en cyclustijd ondersteunt die deze processen vereisen.

Laserverwerking- platbed-snij- en markeringssystemen waarbij X/Y-tafelassen een constante snelheidsopsporing en een snelle positie-respons nodig hebben om de geprogrammeerde paden nauwkeurig te volgen.

halfgeleiderbehandelingen- de wafer- en substraattransportstadia in een cleanroomomgeving; IP20 is niet geschikt voor blootstelling aan externe deeltjes;maar binnen een afgesloten proces behuizing de precisie van de aandrijving en compacte voetafdruk zijn goed afgestemd op de toepassing.

Verpakking en etikettering- registratieassen, servo-aangedreven meting en positionering van de kop van de etiketteringsapplicator waarbij SSCNET-synchronisatie alle assen op dezelfde tijdsreferentie houdt als de machinecyclus.

Compatibele motoren van de klasse 200 W

Wanneer u een vervangende aandrijving voor een bestaande machine bestelt, leest u het motorenummerplaatje voordat u het model bevestigt.Het op de motor gemonteerde encodertype moet compatibel zijn met de versterker ¢ alle standaard 200 W HC-KFS- en HC-MFS-motoren voor de MR-J2S-B-serie gebruiken de 131De MR-J2S-20B verwacht een 072 puls/omwenteling encoder.

Onderdeelnummer zoekvarianten

Kopers die op zoek zijn naar dit product gebruiken verschillende formats alle verwijzen naar dezelfde versterker:

MR-J2S-20B·MRJ2S20B·MR J2S 20B·MR-J2S-2OB (O / nul verwarring beide verwijzen naar deze eenheid)·Mitsubishi 200W SSCNET servoversterker·MELSERVO J2S 20B

Vaak gestelde vragen

V: De MR-J2S-serie wordt niet meer geproduceerd. Is dit een gerenoveerd of opnieuw verpakt model?

A: Nee. Elk apparaat dat we vervoeren is nieuw in originele Mitsubishi fabrieksverpakking ️ originele voorraad, afkomstig voordat de levenscyclus van het product is afgesloten. De MR-J2S-serie bereikte PM410 (product levenscyclus einde) status,Wat betekent dat Mitsubishi het niet langer produceert of distribueert via standaardkanalen.We verkopen geen gerenoveerde, gerepareerde of verpakte eenheden onder een nieuwe productlijst.Als u een reserve van reserveonderdelen voor machines nog steeds draaiende MR-J2S-B drives bouwenHet is duidelijk dat er nu echte nieuwe voorraden beschikbaar zijn, maar dat dit niet voor altijd zal blijven.

V: Kan de MR-J2S-20B worden gebruikt met een PLC van de Q-serie zonder een bewegingscontroller?

A: Niet direct. De MR-J2S-20B communiceert via SSCNET, waarvoor een compatibele Mitsubishi-bewegingsregelaar nodig is, en geen standaard Q-serie CPU. De ondersteunde SSCNET-regelaars zijn: Q172CPU(N),Q173CPU ((N), A172SHCPU(N), A173UHCPU, A1SD75M, en QD75M. Een standaard Q-serie CPU (QCPU) heeft geen SSCNET-poort en kan het MR-J2S-20B niet besturen.Als uw systeem een standaard PLC van de Q-serie zonder een bewegingsmodule gebruikt, het -A-suffixmodel (MR-J2S-20A) is de geschikte variant, omdat het commando's van de pulslijn van een speciale positioneringsmodule accepteert.

V: Wat is het migratietraject wanneer deze aandrijving uiteindelijk moet worden vervangen door een huidige productiemodel?

A: Mitsubishi ondersteunt een gedefinieerde upgrade route.De MR-J4-20B-RJ020 (versterker van de J4-serie) in combinatie met de MR-J4-T20-conversie-eenheid maakt het mogelijk om een J4-versterker te verbinden met een bestaand MR-J2S-B SSCNET-netwerkDit betekent dat de bewegingsregelaar niet hoeft te worden vervangen, alleen de versterker en de motor moeten worden vervangen.De conversie-eenheid verwerkt de protocolvertaling tussen het oorspronkelijke SSCNET en de SSCNET III/H-interface van de J4-versterkerDit is het officieel ondersteunde migratietraject voor machines met MR-J2S-B-systemen waarbij de vervanging van de controller niet praktisch is.

V: Hoe lees ik en verwijder ik de alarmgeschiedenis op de MR-J2S-20B?

A: Alarmcodes worden in AL.XX-formaat weergegeven op het display aan de voorzijde.30 (regeneratieve overspanning ∼ te snel vertragen of onvoldoende regeneratiecapaciteit), AL.32 (overspanning check voedingsspanning en vertraging ramp), AL.50 (overbelasting check motor grootte en thermische omstandigheden), en AL.16 (codeerfout . Alarmgeschiedenis slaat de laatste zes storingen op. Om de geschiedenis via software te lezen of te wissen, verbindt u een pc met de CN3 RS-232C-poort en gebruikt u MR Configurator het alarmlogscherm toont storingscodes, tijdstempels,en de exploitatiegegevens ten tijde van elke vlucht. Het afschuiven van het alarmbord wordt uitgevoerd via de in de MR-J2S-B-handleiding beschreven SET-knop.

Vraag: Betekent de 200 W rating dat deze aandrijving een externe regeneratieve weerstand nodig heeft?

De MR-J2S-20B heeft geen ingebouwde regeneratieve weerstand.Voor toepassingen met lichte regeneratiebelastingen horizontale assen met matige traagheid en matige vertraging het interne regeneratiecircuit verwerkt de energie zonder uitstootVoor toepassingen met frequente, snelle vertraging cycli, hoge belasting traagheid, of verticale assen waar de zwaartekracht zorgt voor een constante regeneratieve belasting bij de afdaling,een externe regeneratieve weerstand moet worden toegevoegdAls er geen is, zal de aandrijving met een zware regeneratieve belasting op AL.30 (regeneratieve overspanning) afgaan.en de juiste regeneratieve optie toevoegen indien de toepassing dit vereist.

Afsluitende opmerking

De MR-J2S-20B is een van de betere argumenten voor het behoud van reserve-inventaris op machines waar je van afhankelijk bent.De huidige beschikbare eenheden vertegenwoordigen wat er nog overblijftAls je de apparatuur rond deze aandrijving beheert, is de praktische beslissing eenvoudig.

Vragen over motorcompatibiliteit, controllerparing of installatiespecificaties?
