FANUC A06B-0116-B275#0008 — Beta βM1/4000 AC Servomotor, Rechte As met spiebaan en rem

Overzicht

Onderdeelnummer: A06B-0116-B275#0008 (A06B0116B275#0008)

Volledige beschrijving: AC Servomotor βM1/4000 — Rechte as, spiebaan, rem, bA64b Encoder

Serie:FANUC Beta (β) Serie AC Servomotor

Modelbenaming: βM1/4000

De motor, in eenvoudige bewoordingen

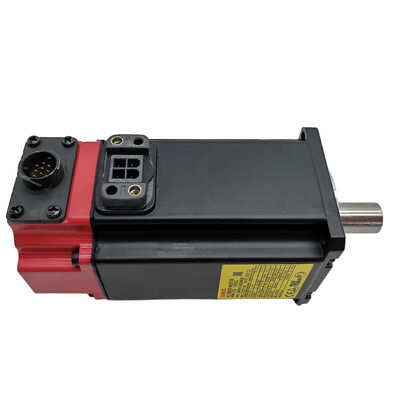

De FANUC A06B-0116-B275#0008 is een compacte, borstelloze AC servomotor uit FANUC's Beta (β) serie — de productlijn die FANUC speciaal heeft ontworpen voor kosteneffectieve, zeer betrouwbare as-aandrijving in werktuigmachines en industriële positioneringsapparatuur. Dit specifieke exemplaar is het βM1/4000 model: ongeveer 1 Nm nominaal koppel, met een maximale snelheid van 4.000 tpm.

Wat de #0008 onderscheidt van andere varianten in de A06B-0116 familie is de combinatie van hardwarefuncties: een rechte as met spiebaan voor directe mechanische koppeling, een veerbelaste rem voor positionele retentie in rust, en de bA64b absolute pulsecoder (encoder onderdeelnummer A860-0374-T303) voor gesloten-lus positie- en snelheidsfeedback. Deze drie elementen samen maken deze motor een uitstekende keuze voor verticale of hellende assen waarbij de zwaartekrachtbelasting zonder aandrijfvermogen moet worden vastgehouden, en waar absolute positiebehoud homingcycli na een stroomonderbreking elimineert.

FANUC bouwde de Beta-serie rond een andere filosofie dan de Alpha (α) serie motoren. Waar de Alpha-lijn gericht is op de hoogste dynamische prestaties aan de bovenkant van de eisen van werktuigmachines, geeft de Beta-serie prioriteit aan eenvoud, compactheid en betrouwbare werking in lichtere toepassingen voor voedingsassen — meerassige bewerkingscentra, kleine CNC-draaibanken, boorapparatuur, tapunits en vergelijkbare machinetypes waar een aandrijving met bescheiden koppel en snelle respons precies is wat de toepassing nodig heeft. De βM1/4000 is een van de kleinste motoren in deze reeks, en de lage inertie draagt bij aan een snelle acceleratierespons in snelle positioneringscycli.

Technische specificaties

Rem: Hoe het werkt en waarom het belangrijk is

De rem op de A06B-0116-B275#0008 is veerbelast en elektrisch ontgrendeld — wat betekent dat deze automatisch inschakelt wanneer de 24V DC voeding wordt verwijderd en ontgrendelt wanneer er stroom wordt aangelegd. Dit is een fail-safe ontwerp: als de servo-stroom wordt onderbroken, als een noodstop wordt geactiveerd, of als de machine onverwacht stroom verliest, vergrendelt de rem de as onmiddellijk zonder actieve commando.

Dit maakt de motor zeer geschikt voor:

• Verticale Z-as toepassingen, waarbij het gewicht van de spindelkop, gereedschap of werkstuk ervoor zou zorgen dat de as wegglijdt of valt als de aandrijving zou worden uitgeschakeld zonder mechanische vergrendeling
• Helling- of schuine assen, met name op meerassige machines waar zwaartekrachtcomponenten langs de bewegingsrichting werken
• Toepassingen die positionele retentie vereisen tijdens gereedschapswissels, metingen of werkstukklemming, waarbij asbeweging tijdens een niet-snijfase fouten of schade zou veroorzaken

Een belangrijk punt voor installatie: de remspoel is inductief, en een overspanningsbeveiliging moet in de kast worden geïnstalleerd op het punt waar de 24V DC remvoeding schakelt. Zonder een correct gedimensioneerde beveiliging kan de spanningspiek bij het ontgrendelen van de remspoel het schakelapparaat beschadigen of nabijgelegen elektronica verstoren. Dit is een standaard FANUC-vereiste voor alle servo-motoren met rem.

Encoder: bA64b Absolute Pulsecoder

De encoder die op de A06B-0116-B275#0008 is gemonteerd, is de bA64b — FANUC's absolute digitale seriële pulsecoder voor de Beta motorfamilie, met 64.000 tellen per omwenteling. In tegenstelling tot incrementele encoders, die elke keer dat de machine wordt ingeschakeld een referentie-terugkeer (homing) cyclus vereisen, behoudt de bA64b de absolute positie over stroomcycli heen. De CNC weet precies waar elke as zich bevindt op het moment dat het systeem online komt, zonder dat er een homing-sequentie nodig is.

Dit is het belangrijkst in productieomgevingen. Elke homing-cyclus kost tijd — typisch 30 tot 60 seconden per as, afhankelijk van de bewegingssnelheid en asconfiguratie. Een machine met drie of vier Beta-assen die de bA64b encoder gebruiken, kan bijna onmiddellijk na een herstart, een stroomonderbreking of een gecontroleerde uitschakeling weer productief snijden. Over de loop van een volledige productieshift is de cumulatieve tijdsbesparing meetbaar.

De absolute positie wordt behouden met behulp van de back-upfunctie die is ingebouwd in de versterker of CNC. Er is geen batterij in de motor zelf — de retentiecircuits bevinden zich aan de aandrijfzijde, wat de motorvervanging vereenvoudigt, aangezien de encoder geen machine-specifieke gegevens bevat die verloren zouden gaan tijdens een omwisseling.

Compatibele versterkers en CNC-besturingen

De A06B-0116-B275#0008 werkt binnen FANUC's Beta servo-ecosysteem en is compatibel met een breed scala aan FANUC-versterkers en CNC-platforms:

Compatibele servo-versterkers

Compatibele CNC-besturingen

FANUC Series 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate, en Power Mate i.

Het motor-ID-nummer moet na installatie correct worden geconfigureerd in de CNC-servoparameters. Op i-serie besturingen gebeurt dit meestal via het servoinstellingsscherm met parameter schrijven ingeschakeld (PWE = 1), gevolgd door de standaard FANUC servo-parameter initialisatieprocedure. Het motor-ID wordt geselecteerd op basis van de motormodelbenaming (de vier middelste cijfers van het A06B-xxxx-Bxxx onderdeelnummer).

Waar deze motor wordt gebruikt

Het βM1/4000 frame en zijn uitgangskarakteristieken passen bijzonder goed bij een specifieke klasse van werktuigmachine-toepassingen. Enkele typische installaties:

Kleine en middelgrote bewerkingscentra — De compacte voetafdruk van de Beta M-serie maakt het een natuurlijke keuze voor secundaire assen op kleine verticale bewerkingscentra: de vierde as, aandrijving van de gereedschapswisselaar, positionering van de palletwisselaar, of beweging van de hulp-tafel. De rem zorgt ervoor dat een indexpositie wordt gehandhaafd zonder continue servo-koppel, waardoor de thermische belasting tijdens niet-snijfasen wordt verminderd.

CNC boor- en tapmachines — Snelle Z-as cycli bij gematigde belastingen zijn precies waar de βM1/4000 consistent presteert. De lage inertie ondersteunt snelle acceleratie zonder dat er een piekkoppel nodig is dat de capaciteit van de motor overschrijdt, en de absolute encoder elimineert homing overhead aan het begin van elke batchrun.

Speciale transferlijn armaturen — In geautomatiseerde productielijnen waar een servo-as een armatuur of klem tussen twee vaste posities beweegt, is de combinatie van snelle 4.000 tpm snelheidsmogelijkheid met geïntegreerde rem en absolute positiebehoud praktisch en betrouwbaar over lange productieruns.

Rand- en hulp-machineassen — Aandrijvingen van spanentransporteurs, positionering van draaitafels, positionering van koelmiddelsproeiers en andere hulpfuncties profiteren van een compacte, zelfstandige servomotor die schoon integreert in de bestaande FANUC besturingsarchitectuur zonder een aparte aandrijf-familie toe te voegen.

Installatie- en onderhoudsopmerkingen

As koppeling. De as met spiebaan accepteert standaard spiebaan koppelingen. Bij gebruik van een starre koppeling naar een kogelomloopspindel, moet de slag van de spindelas 0,01 mm of minder zijn om periodieke belasting op de motorlagers te voorkomen die voortijdige slijtage en encoder-ruis kan veroorzaken.

Kabelgeleiding. De IP65-classificatie van de motor beschermt tegen waterstraal spatten vanuit elke richting, maar de afdichting van de connector is afhankelijk van de correcte aansluiting en vergrendeling van de bijpassende connector. Leid de encoderkabel met een druppellus — een neerwaartse bocht in de kabel voordat deze de connector bereikt — om te voorkomen dat vloeistof langs de kabel naar het connectorlichaam loopt.

Remcircuit. Sluit de 24V DC remvoeding aan via een relais of transistoruitgang, niet alleen via een mechanische schakelaar. Installeer een flyback-diode of RC-onderdrukker over de spoelterminals om het schakelcircuit te beschermen.

Opslag. Indien eenheden in voorraad worden gehouden, opslaan in een droge binnenomgeving tussen 10°C en 30°C, uit de buurt van condensatierisico, en vermijd locaties met trillingen. Voor langdurige opslag moet de motoras elke paar maanden handmatig worden gedraaid om het lagervet te herverdelen en platte plekken te voorkomen.

Veelgestelde vragen

V1: Wat is het verschil tussen de A06B-0116-B275#0008 en de A06B-0116-B275#7008, en zijn ze uitwisselbaar?

De A06B-0116-B275#0008 is de standaardvariant met een rechte as en spiebaan, terwijl #7008 door sommige leveranciers wordt vermeld als een alternatieve kruisreferentie. Beide delen dezelfde kernspecificaties van de motor — βM1/4000 model, rechte as met spiebaan, rem en bA64b encoder. In de praktijk worden deze twee onderdeelnummers als functioneel equivalent behandeld door veel FANUC-distributeurs en serviceorganisaties, en dezelfde motor kan een van beide aanduidingen dragen, afhankelijk van de markt waaraan deze is geleverd of hoe deze oorspronkelijk is besteld. Als u een vervangend exemplaar zoekt, zal elk onderdeelnummer dezelfde machine-installatie dienen, mits de andere specificaties (as type, rem, encoder type) overeenkomen met uw toepassingsvereisten. Verifieer altijd de volledige suffix en het encoder onderdeelnummer bij het plaatsen van een bestelling om de volledige hardware specificatie te bevestigen.

V2: De machine heeft een verticale as die deze motor gebruikt. Wat is de juiste procedure voor het hanteren van de rem tijdens de instelling van de servoparameters en inbedrijfstelling?

Tijdens de eerste inbedrijfstelling op een verticale as moet de rem handmatig worden ontgrendeld (door 24V DC op de remspoel aan te leggen) voordat er enige servo-beweging wordt geprobeerd met de aandrijving ingeschakeld, inclusief de automatische afstemmingssequentie van de servoparameters. Pogingen om de as tegen een ingeschakelde rem aan te drijven, zullen volg-fouten veroorzaken en kunnen de koppeling of as beschadigen. Op FANUC i-serie besturingen, bevestig de remontgrendelingssignaal logica in de PMC-ladder — de rem moet ontgrendelen wanneer het servo-gereed (SRDY) signaal is bevestigd en de aandrijf-enable output actief is, en moet opnieuw inschakelen binnen een korte vertraging (typisch 200–500 ms) nadat de aandrijving is uitgeschakeld of een alarm optreedt. De exacte timingparameters worden ingesteld in de PMC en moeten worden gevalideerd met de werkelijke belasting om ervoor te zorgen dat de as niet beweegt nadat de rem is ingeschakeld. Een overspanningsbeveiliging over de remspoel terminals in de kast is verplicht; zonder deze kan de schakeltransiënt intermitterende CNC-alarmen of contactschade veroorzaken.

V3: Vereist de bA64b encoder in de A06B-0116-B275#0008 een batterij voor absolute positiebehoud, en wat gebeurt er als de encoder stroom verliest?

Er is geen batterij in de motor zelf geplaatst. Absoluut positiebehoud voor de bA64b encoder wordt afgehandeld door de servo-versterker of de CNC-eenheid — de relevante back-upcircuits bevinden zich in de aandrijf-elektronica, niet in de motor. Dit is een belangrijk praktisch punt voor motorvervanging: wanneer u een A06B-0116-B275#0008 vervangt, bevat de encoder zelf geen opgeslagen machinepositiegegevens die verloren zouden gaan. Na een motorvervanging zal de CNC doorgaans een herinstelling van de referentiepositie op die as vragen (de machine kan een alarm voor verloren absolute positie tonen, waarbij de operator de as handmatig naar een referentiepunt moet bewegen en de positie moet bevestigen). Zodra dat eenmalige referentie is ingesteld, wordt de normale absolute werking hervat. De specifieke procedure varieert afhankelijk van het CNC-model en de implementatie van de nulpuntsinstelling routine door de machinebouwer.

V4: Kan de A06B-0116-B275#0008 worden aangestuurd door een Alpha serie SVM-versterker in plaats van de standaard Beta SVU-versterker?

Ja. FANUC's Beta serie motoren, inclusief de βM1/4000, zijn compatibel met Alpha SVM module versterkers en de Beta SVU familie. De SVM1-12 (A06B-6079-H101) en SVM2 dubbel-as modules in de 12A stroomklasse worden vaak gebruikt met de βM1/4000. De configuratie van het motor-ID-nummer in de CNC-servoparameters dekt hetzelfde motormodel, ongeacht of de aandrijving een Beta SVU of Alpha SVM eenheid is. Het mengen van Beta motoren met Alpha versterkers is een gedocumenteerde en ondersteunde configuratie die veelvuldig wordt gebruikt in machines waar een integrator het Alpha aandrijfplatform voor andere assen koos, maar het kleinere Beta motorframe nodig had voor een as met laag koppel. De stroomclassificatie van de versterker moet nog steeds geschikt zijn voor de continue en piek stroomvereisten van de motor, en de pinout-verschillen tussen Beta en Alpha motorconnectoren moeten worden aangepakt met de juiste adapterkabel of door het controleren van het specifieke kabelonderdeelnummer voor de beoogde versterker.

V5: Wat zijn de tekenen dat deze motor vervanging nodig heeft in plaats van reparatie, en is veldreparatie van de bA64b encoder praktisch?

De meest voorkomende redenen om een A06B-0116-B275#0008 te vervangen in plaats van te repareren zijn: aanhoudende SV (servo) alarmen met betrekking tot encodercommunicatiefouten die niet verdwijnen na kabelinspectie en het opnieuw plaatsen van connectoren; fysieke schade aan de as, spiebaan of behuizing door een crash of overbelasting; falen van de wikkelisolatie bevestigd door een lage isolatieweerstandsmeting (typisch onder 1 MΩ bij 500V DC is een zorg voor FANUC motoren); en remfalen waarbij de rem geen nominaal koppel meer vasthoudt of de spoel een open circuit heeft. Veldvervanging van de bA64b encoder schijf of elektronica is over het algemeen niet praktisch of aanbevolen zonder gespecialiseerde apparatuur — de encoder is een precisie optische assemblage die schone kamer omstandigheden, gekalibreerd gereedschap voor schijfinstallatie en functionele testapparatuur vereist om de signaalintegriteit na hermontage te verifiëren. In de meeste veldsituaties is het sneller en betrouwbaarder om de complete motoreenheid te vervangen. Gerenommeerde FANUC serviceorganisaties kunnen de motor reviseren en de encoder vervangen onder gecontroleerde omstandigheden, wat een geldige optie is wanneer originele vervangingseenheden schaars zijn.
