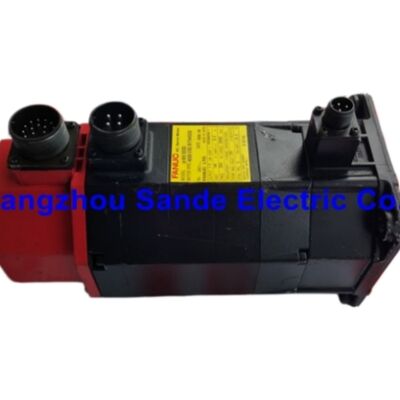

FANUC A06B-0162-B175#0006 — Alpha Series αM6/3000 AC Servomotor, Tapschoef, Rem, αA64 Absolute Pulsecoder, Losse Kabeleinden

Snelle Referentie

Onderdeelnummer: A06B-0162-B175#0006 (ook aangeduid als A06B0162B175#0006)

Motormodel: FANUC αM6/3000 — Alpha-serie, M-subfamilie

Belangrijkste Configuratie: Tapschoef · 24V DC rem · αA64 absolute encoder · Losse kabeleinden

Productoverzicht

De FANUC A06B-0162-B175#0006 is een AC servomotor van 1,4 kW uit de eerste generatie Alpha (α) serie van FANUC, specifiek de αM subserie — de compacte middengrote groep ontwikkeld voor CNC-werktuigmachine-as-toepassingen. Op het meest basale niveau is dit een αM6/3000 motorlichaam uitgerust met drie functies die samen het complete onderdeelnummer definiëren: een tapschoef, een elektrisch ontgrendelbare 24V DC rem, en een fabrieks kabelconfiguratie met losse kabeleinden (kale draadeinden zonder voorgemonteerde gegoten connector). Dat laatste detail onderscheidt de #0006 van anders identieke B175-varianten en maakt deze motor de voorkeurskeuze in OEM-machinebouw en aangepaste kabelboominstallaties waar de integrator de bedrading rechtstreeks in hun eigen connectorbehuizingen of aansluitdozen afwerkt.

Deze motor is een gevestigd onderdeel van het FANUC Alpha-as-ecosysteem, volledig compatibel met de Alpha SVM- en SVU-serie servo-versterkers, en veel gebruikt in CNC-bewerkingscentra, draaicentra en algemene servo-aandrijftoepassingen. Zoals alle αM6/3000 motoren, werkt hij met een nominale snelheid van 3.000 omw/min met een nominaal koppel van 6 Nm en geeft absolute encoderpositiegegevens terug via een αA64 pulsecoder met 64.000 pulsen per omwenteling.

Geverifieerde Specificaties

De Tapschoef: Ontwerpintentie en Praktische Gevolgen

Het αM6/3000 motorplatform is ontworpen met de tapschoef als de standaard configuratie van de uitgaande as. Dit is geen later toegevoegde optie — de tap is de beoogde koppelingsinterface voor deze motorfamilie. FANUC's eigen technische documentatie beveelt de tapschoef aan waar machineontwerp en levertijden dit toelaten, en de reden is eenvoudig: een correct gemonteerde tapkoppeling biedt een zelfcentrerende, spelingvrije verbinding die de belastingsverdeling over een groter contactoppervlak verdeelt dan een spie-parallelle as, en deze kan betrouwbaar worden verwijderd en opnieuw worden gemonteerd zonder mechanische schade aan de as of de boring van de koppeling.

Op een werktuigmachine-as zijn deze eigenschappen belangrijk. De koppeling tussen een servomotor en de kogelomwentelingsmoer — hetzij via een flexibele koppeling, een starre koppeling of een tandriemschijf — moet een consistente uitlijning behouden en koppel overbrengen zonder slip of wrijving. Tapverbindingen, eenmaal correct aangedraaid met het juiste installatiekoppel, slippen niet. Verwijdering is schoon en verstoort de oppervlakteafwerking van de as niet op de manier waarop het wegpersen of wegdrijven van een rechte boring soms doet.

Voor de A06B-0162-B175#0006 specifiek volgen de tapafmetingen de FANUC-standaard voor het αM6-frame. Elke vervangende koppeling, schijf of tandwiel die wordt gemonteerd, moet exact aan deze tap specificatie voldoen — geen parallelle boring met een adapterhuls, maar een correct gedimensioneerd tapboringcomponent gemaakt voor deze motorfamilie.

Rem: Hoe het Werkt en Wanneer het Belangrijk is

De rem gemonteerd op de A06B-0162-B175#0006 is een veer-geactiveerde, elektrisch ontgrendelbare rem gevoed door 24V DC. Het begrijpen van de operationele logica is cruciaal voor zowel installatie als probleemoplossing: de rem is ingeschakeld wanneer de 24V voeding afwezig is (veerkracht klemt de rotor) en ontgrendeld wanneer 24V wordt toegepast (elektromagneet overwint de veer). Dit fail-safe ontwerp betekent dat stroomverlies — gepland of ongepland — automatisch de rem inschakelt. Op een verticale as voorkomt dit dat de aangedreven last onder invloed van de zwaartekracht valt wanneer de servo-aandrijving spanningsloos is of in een noodstop-toestand verkeert.

De standaardrem op B175-serie motoren is geschikt voor 2 Nm remkoppel — een statische retentiekracht, geen dynamische rem. Het doel is om de aspositie te behouden wanneer de aandrijving uit staat, niet om een roterende last te vertragen. Gebruik als dynamische rem zal de wrijvingsoppervlakken snel aantasten en leiden tot voortijdige remuitval. In de juiste toepassing vertraagt de aandrijving de motor eerst onder gecontroleerde servo-kracht; de rem schakelt pas in zodra de as gestopt is.

De timing van de remontgrendeling is belangrijk bij inbedrijfstelling. De 24V voeding naar de rem moet worden toegepast (en geverifieerd) voordat de servo-aandrijving probeert de as te bewegen. Een veelvoorkomende inbedrijfstellingsfout is onvoldoende 24V voedingscapaciteit of overmatige kabelweerstand naar de remspoel, wat resulteert in een zwakker dan gespecificeerd magnetisch veld, onvolledige ontgrendeling en intermitterende weerstand of verwarming van de remunit. Een overspanningsbeveiliging (snubberdiode of RC-circuit) moet altijd worden gemonteerd bij de aansluiting van de remspoel in het voedingsmagneetkast om de spanningspiek te onderdrukken die wordt gegenereerd bij spanningsloos maken.

Losse Kabeleinden: Wat de #0006 Suffix in de Praktijk Betekent

Het suffix #0006 op deze motor specificeert losse kabeleinden — de voedingskabel, feedbackkabel en remkabel komen allemaal uit het motorlichaam met kale draadeinden. Geen gegoten connectorbehuizing, geen voorgemonteerde stekker, geen achterkap. De kabels eindigen simpelweg met gestripte geleiders, klaar voor de integrator om aan te sluiten.

Dit is een bewuste keuze, geen kostenbesparende maatregel. Losse kabeleinden worden gespecificeerd in situaties waar:

• De machine-OEM hun eigen kabelboom assembleert met gestandaardiseerde interne connectortypes die verschillen van de standaard ronde stekkers van FANUC
• De motor wordt geïnstalleerd in een kabelketting of kabelgoot waar een voorgemonteerde connector sowieso niet door de leiding zou passen zonder verwijdering
• De installatie maakt gebruik van klemmenblokbedrading binnen een behuizing, waardoor directe draadafwerking netter is dan het toevoegen van een bijpassende connector
• De kabelassemblage wordt gedaan door een gespecialiseerde kabelleverancier die afwerkt volgens hun eigen kwaliteit en specificaties

Voor eindgebruikers die deze motor als directe vervanging kopen, moet de eis van losse kabeleinden worden begrepen vóór het bestellen. Als de machine in het veld kabels met gegoten standaard FANUC-connectoren heeft, kan een #0006 motor niet direct worden aangesloten — ofwel de bestaande machinekabels moeten opnieuw worden afgewerkt om overeen te komen, ofwel de juiste variant met connector (meestal geen suffix, of #0000) moet in plaats daarvan worden besteld. Het vervangen van een motor met losse kabeleinden zonder hier rekening mee te houden, zal ertoe leiden dat de machine de vervanging niet kan aansluiten totdat aanvullend kabelwerk is voltooid.

αA64 Absolute Pulsecoder: Encoder Architectuur en Batterijback-up

De A06B-0162-B175#0006 maakt gebruik van de αA64 seriële absolute pulsecoder, een optische encoder geïntegreerd in de achterkap van de motor. De resolutie van 64.000 pulsen per omwenteling levert zeer nauwkeurige positiegegevens terug aan de servo-versterker via een seriële communicatieverbinding in plaats van de parallelle A/B/Z-kwadratuurlijnen die in oudere encodertechnologieën worden gebruikt.

Positiebehoud in absolute modus is afhankelijk van een lithium back-up batterij in de servo-versterker, niet in het motorlichaam. Dit is een belangrijk service-detail. De batterij onderhoudt de meeromwentelingspositieteller terwijl de machine is uitgeschakeld; wanneer de stroom wordt hersteld, kan de CNC de absolute aspositie uitlezen zonder dat een referentierit nodig is. Als de batterij echter defect raakt of volledig ontlaadt, gaan de positiegegevens verloren en moet een referentierit worden uitgevoerd voordat de machine de normale werking kan hervatten.

FANUC alarmcodes SV5136 (batterijspanning laag) en SV5137 (batterijspanning nul / positiegegevens verloren) zijn de diagnostische indicatoren voor deze toestand. SV5136 biedt een waarschuwingstijd — de positiegegevens zijn nog intact, maar de batterijvervanging moet snel worden gepland. SV5137 betekent dat de gegevens verloren zijn gegaan; na batterijvervanging is een volledige referentierit verplicht. Geplande batterijvervanging op regelmatige service-intervallen (doorgaans elke twee tot drie jaar bij normaal productiegebruik) voorkomt ongeplande onderbrekingen door verlies van de encoderbatterij.

Compatibele Servo-versterkers

De A06B-0162-B175#0006 is mechanisch en elektrisch uitwisselbaar met alle andere A06B-0162-B*** varianten voor de selectie van de versterker. Het motormodel is αM6/3000, wat een servo-versterkerkanaal met een nominale waarde van 80A vereist.

Op dubbele asmodules moet de αM6/3000 het M-as kanaal (80A nominale waarde) bezetten. Het L-kanaal op SVM2-40/80 is slechts geschikt voor 40A en kan deze motor niet aansturen.

A06B-0162-B175 Variant Referentietabel

Alle vermelde varianten: αM6/3000, 1,4 kW, 6 Nm, 3.000 omw/min, 144 V, 200 Hz, 6 A.

FAQ

V1: Wat is het praktische verschil tussen de A06B-0162-B175#0006 en de A06B-0162-B175 zonder suffix, en maakt het uit voor een vervanging in het veld?

Het enige verschil is de kabelafwerking. De basis A06B-0162-B175 (geen suffix) wordt geleverd met de standaard FANUC gegoten connector op de voedingskabel en remkabel, waardoor directe aansluiting op de bestaande machinebedrading mogelijk is. De #0006 variant wordt geleverd met dezelfde kabels afgewerkt als kale losse kabeleinden — gestripte draadeinden zonder gemonteerde connectorbehuizing. Het motorlichaam, de wikkelingen, de tapschoef, de rem en de αA64 encoder zijn fysiek identiek. In een vervangingsscenario in het veld is dit onderscheid cruciaal: als de machine standaard FANUC-connectoren gebruikt en de vervangende motor losse kabeleinden heeft, is aanvullend bedradingswerk vereist voordat de motor kan worden aangesloten. Als de vervangende motor de variant met connector is en de machine oorspronkelijk met losse kabeleinden was bedraad, past de connector op de motor mogelijk niet bij de in het veld gemonteerde afwerking. Bevestig altijd de kabelafwerkingsstijl tegen het aansluitschema van de machine voordat u bestelt; het bestellen van de verkeerde afwerking leidt tot stilstand die vermeden had kunnen worden.

V2: De verticale as van de machine gebruikt deze motor — welke controles zijn nodig na vervanging om te bevestigen dat de rem correct werkt?

Na installatie van de vervangende motor en voordat de as wordt vrijgegeven voor normale productie, moeten drie controles worden uitgevoerd op het remsysteem. Ten eerste, verifieer dat de 24V DC voeding naar de remspoel de juiste spanning heeft en dat de bedradingscontinuïteit intact is door de nieuwe losse kabeleinden — elke verbindingsfout in de losse kabeleinden zal ervoor zorgen dat de rem niet correct ontgrendelt. Ten tweede, met de servo-aandrijving ingeschakeld en de as vastgehouden door de aandrijving, schakel de 24V voeding uit en verifieer dat de as niet wegzakt onder de belasting van de verticale schuif — dit bevestigt dat de rem vasthoudt. Ten derde, met de aandrijving ingeschakeld en de 24V remvoeding aan (rem ontgrendeld), verifieer dat de as vrij beweegt zonder weerstand of abnormale weerstand — dit bevestigt dat de rem volledig is ontgrendeld en niet over de rotor sleept. Gedeeltelijke ontgrendeling door onvoldoende 24V voedingsspanning of hoge weerstand in de remspoelbedrading is een veelvoorkomend probleem na installatie dat zich manifesteert als as-volgfout of verhoogde motortemperatuur tijdens normale werking.

V3: Na het vervangen van deze motor geeft de CNC een pulsecoder alarm weer en staat de referentierit niet toe. Wat is waarschijnlijk de oorzaak en hoe wordt dit opgelost?

De meest voorkomende oorzaak is dat de absolute positiegegevens verloren zijn gegaan van de αA64 encoder tijdens de wisseling. Dit gebeurt wanneer de vervangende motor wordt aangesloten zonder een opgeladen batterij in de servo-versterker, of wanneer de versterkerbatterij al bijna aan het einde van zijn levensduur was en de stroomonderbreking tijdens de motorwissel de ontlading voltooide. Zonder batterij-geheugen heeft de nieuwe encoder geen opgeslagen positiegegevens en detecteert de CNC dit als een pulsecoderfout — typisch alarm SV5137 of equivalent. De oplossing is eenvoudig: controleer of de versterkerbatterij is vervangen door een nieuw exemplaar, schakel de stroom in om de nieuwe batterij te laten stabiliseren, voer vervolgens een volledige referentierit (nulpuntrit) uit op de betreffende as. Zodra de referentie is vastgesteld, slaat de CNC de absolute offset op voor de nieuwe encoder en zal de as normaal functioneren bij volgende stroomcycli zonder dat een herhaalde referentierit nodig is. Als SV5136 (batterij laag) in plaats van SV5137 verschijnt, zijn de positiegegevens waarschijnlijk nog intact — vervang de batterij onmiddellijk en de referentierit is mogelijk niet nodig.

V4: Is de tapschoef op deze motor dezelfde specificatie als de tapschoeven gebruikt op de rechtse αM6 varianten met een tapadapter, en kunnen koppelingen worden uitgewisseld?

Nee. De tapschoef op de A06B-0162-B175 is een integrale, machinaal bewerkte tap op de uitgaande as van de motor — de tapgeometrie is ingebouwd in de as zelf. Rechtse as motorvarianten (B575, B775 serie) hebben deze tap niet en kunnen niet worden voorzien van een adapter om een equivalente tapinterface te creëren. Omgekeerd past een koppeling, schijf of tandwiel met een tapboring die is bewerkt volgens de αM6 tap specificatie alleen op de tapas motorvarianten. Als een machine is ontworpen rond de tapschoef configuratie, kan een rechtse vervangingsmotor niet worden gebruikt zonder ook het koppelingscomponent aan de mechanische zijde te vervangen. Bij het inkopen van een vervanging, zorg ervoor dat u het as type en het motormodelnummer overeenkomen. De tapschoef in de αM6 familie heeft ook een specifieke sleutel- of sleutelloze aanduiding, afhankelijk van de motorvariant; voor de B175 is de tapschoef de standaardversie zonder aparte spiebaan.

V5: Deze motor staat vermeld als stopgezet. Welke opties zijn er voor een modern equivalent, en is een cross-serie substitutie eenvoudig?

De FANUC Alpha-serie, inclusief de A06B-0162-B175#0006, is stopgezet als huidig productieartikel. Twee realistische inkooppaden blijven echter bestaan. De eerste is het inkopen van NOS (new-old-stock) of professioneel gereviseerde eenheden via gespecialiseerde FANUC-onderdelenleveranciers en servo-motor reparatiefaciliteiten — dit is een identieke vervanging die geen wijzigingen aan de machine, versterker of CNC-parameters vereist. De tweede is een upgrade naar de huidige FANUC αi serie, waar de functioneel equivalente klasse te vinden zou zijn in de αiF 8/3000 of vergelijkbare αiF familie motoren met een tapschoef en remoptie. Een αi serie motorvervanging is niet plug-and-play: het vereist een αi serie servo-versterker (indien nog niet geïnstalleerd), nieuwe generatie feedbackkabels, bijgewerkte CNC-parameters voor de nieuwe motor-ID, en bevestiging dat de tapschoefafmetingen en remspanning overeenkomen met het mechanische en elektrische ontwerp van de machine. Voor machines met een lange resterende levensduur waar onderdelenbeschikbaarheid de belangrijkste zorg is, is een volledige aandrijfupgrade naar het αi platform zinvol als een gepland project. Voor machines die het einde van hun levensduur naderen of waar de verstoring van een αi upgrade niet gerechtvaardigd is, blijft een identieke gereviseerde vervanging de meest praktische optie.
