FANUC A06B-0162-B575#0076 — Alpha Series αM6/3000 AC Servomotor, IP67 Afgedicht, Rechte as met spiebaan, αA64 Absolute Pulsecoder

In één oogopslag

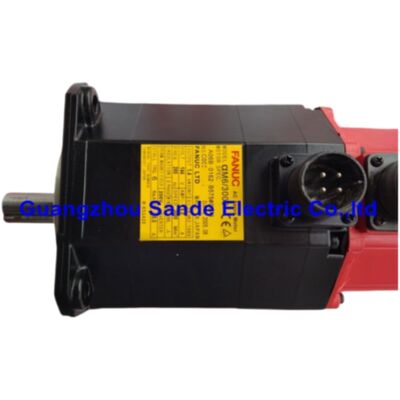

Onderdeelnummer: A06B-0162-B575#0076 (ook aangeduid als A06B0162B575#0076 of A06B-0162-B575#7076) Motormodel: FANUC αM6/3000 Belangrijkste configuratie: Rechte as, spiebaan, geen rem, αA64 absolute pulsecoder, IP67 volledige afdichting

De FANUC A06B-0162-B575#0076 is een afgedichte AC servomotor uit de Alpha (α) serie van FANUC, model αM6/3000, die 1,4 kW continu vermogen levert met 6 Nm nominaal koppel bij maximaal 3.000 omw/min. Wat dit type onderscheidt van de rest van de A06B-0162-B575 familie is de IP67 waterdichte specificatie — een in de fabriek gemonteerd verbeterd afdichtingspakket dat de motorbehuizing en pulsecoderconnectoren naar een volledige onderdompelingsbeschermingsstandaard brengt. Gecombineerd met een rechte as met spiebaan en een αA64 absolute encoder, is dit de configuratie bij uitstek voor voedingsassen op CNC-werktuigmachines waar de motor wordt blootgesteld aan koelmiddelsplinters, oliedampen of reinigingsomstandigheden die de mogelijkheden van een standaard IP65 motor overschrijden.

Geverifieerde specificaties

Waarom IP67 belangrijk is: Voorbij standaard IP65

Het basisbeschermingsniveau voor de FANUC Alpha serie motoren is IP65 — volledig stofdicht en beschermd tegen waterstralen met lage druk vanuit elke richting. Voor de meeste CNC-machine-installaties is IP65 voldoende. Maar bepaalde machineconfiguraties genereren agressievere vloeistofblootstelling: horizontale bewerkingscentra waar koelmiddel over de pallet wordt geleid en langs de kolom loopt; CNC-draaibanken met door-spindel koeling en overvloedige toevoersystemen die de gehele werkruimte besproeien; machines die waterige synthetische snijvloeistoffen gebruiken in plaats van minerale oliën, die zich anders gedragen dan conventioneel koelmiddel en standaard afdichtingen gemakkelijker binnendringen.

Voor deze omgevingen biedt FANUC de IP67 optie op de meeste Alpha serie motoren. IP67 verhoogt de bescherming om tijdelijke onderdompeling te weerstaan — de IEC-norm definieert dit als onderdompeling tot 1 meter diepte gedurende 30 minuten zonder schadelijke waterindringing. In de praktijk betekent dit dat de motorbehuizing korte overstromingen, volledige spatonderdompeling vanuit alle richtingen en de ophoping van stilstaand vloeistof rond de motorbevestiging kan weerstaan zonder dat het koelmiddel de statorwikkelingen of het pulsecoderinterieur bereikt.

De A06B-0162-B575#0076 wordt door FANUC besteld met de IP67 specificatie fabrieksmatig toegepast. Dit is geen veldretrofit. De afdichtingselementen — de asoliekeerring, pakkingen, connectorafdichtingen en de waterdichte pulsecoderconnector — zijn allemaal geïntegreerd bij de productie. Een standaard IP65 motor kan niet in het veld worden geüpgraded naar IP67; als de toepassing IP67 vereist, moet dit onderdeelnummer (of de equivalente #7076 suffixaanduiding) worden gespecificeerd op het moment van bestelling of vervanging.

De #0076 Suffix in de praktijk Ontcijferd

Binnen het FANUC Alpha motor suffix nummeringssysteem hebben de twee cijfers na het # teken specifieke betekenis. De "0076" suffix op B575 (rechte as, αA64, geen rem) codeert twee kenmerken:

• De "76" geeft een rechte as aan met spiebaan en IP67 afdichting
• Vergelijk met "75" (rechte as, IP67, geen spiebaan) en "08" (rechte as, spiebaan, standaard IP65)

In FANUC onderdelencatalogi en distributeursdatabases wordt dezelfde motor soms vermeld onder de suffix #7076 — de "7" prefix in die alternatieve notatie signaleert ook de IP67 classificatie. Zowel A06B-0162-B575#0076 als A06B-0162-B575#7076 verwijzen naar dezelfde fysieke motor. Bij het kruisverwijzen van FANUC MLFB suffix tabellen, zullen beide notaties worden aangetroffen, afhankelijk van de versie van het bron document; bevestig altijd door de volledige motorbeschrijving te controleren tegen het typeplaatje op de machine.

Rechte as met spiebaan: Waarom de #0076 boven de #0075

Het zuster type #0075 (AFGEDICHT AM6/3000, ST, αA64) deelt dezelfde IP67 behuizingafdichting, maar heeft een gladde rechte as — geen spiebaan in de uitgaande as gefreesd. De keuze tussen #0075 en #0076 hangt volledig af van de mechanische koppelingsmethode op de machine.

Gebruik #0076 (met spiebaan) wanneer de uitgaande motoras een component met een geboorde spiebaan aangrijpt — een tandwiel, tandwiel of koppelingsnaaf die afhankelijk is van een parallelle spie om koppel over te brengen. De spie vergrendelt het roterende element axiaal aan de as, waardoor rotatie onder torsiebelasting wordt voorkomen. Dit is de conventionele aanpak voor riemaandrijvingen van de motor naar een kogelomloopspindel, en voor veel direct gekoppelde ontwerpen met split-clamp koppelingen met spieboringen.

Gebruik #0075 (glad) wanneer de as glad is geboord en alleen door wrijving grijpt — gebruikelijk bij hoogwaardige, stijve koppelingen zonder speling die koppel volledig overbrengen door klemkracht, waarbij een spiebaan een spanningsconcentratie zou introduceren.

Het vervangen van de ene door de andere is een mechanische beslissing, geen elektrische. De motorprestaties, versterkerbedrading en CNC-parameters zijn voor beide identiek.

αA64 Absolute Pulsecoder: 64.000 tellingen per omwenteling

De αA64 pulsecoder is een seriële optische absolute encoder ingebouwd aan de achterkant van de motorbehuizing. Hij rapporteert de aspositie met een resolutie van 64.000 tellingen per omwenteling — hoog genoeg voor de fijne interpolatie die vereist is voor contourbewerkingen op CNC-werktuigmachines. De encoder werkt in absolute modus: de machinepositie wordt behouden zonder een referentie-terugloop bij elke inschakeling.

Absolute retentie is afhankelijk van een lithium back-up batterij in de servoversterker, niet in de motor. Dit is een belangrijk onderhoudspunt. Wanneer de A06B-0162-B575#0076 wordt geïnstalleerd als vervangende motor, behoort de absolute positie die is opgeslagen in het batterij-ondersteunde encodergeheugen toe aan de encoderunit die met de oude motor is verwijderd. De encoder van de nieuwe motor wordt geleverd zonder machinepositiegegevens. Na installatie is een referentie-terugloop op de betreffende as vereist om de absolute coördinaat te herstellen, zelfs als de versterkerbatterij in goede staat is. Zodra de referentie is genomen, slaat de versterker het absolute offset op en wordt de normale nul-terugloopvrije werking hervat.

FANUC raadt batterijvervanging aan met geplande intervallen — doorgaans elke twee tot drie jaar voor machines in reguliere productie — om ongeplande positiegegevensverlies te voorkomen. De relevante alarmen zijn SV5136 (batterij laag) en SV5137 (batterij nul); SV5136 maakt gepland onderhoud mogelijk voordat gegevens worden aangetast, SV5137 geeft aan dat gegevens al verloren zijn gegaan.

Compatibele servoversterkers

De A06B-0162-B575#0076 is elektrisch identiek aan alle andere B575-serie αM6/3000 motoren. De keuze van de versterker volgt dezelfde criteria als elke αM6/3000:

De motor vereist een 80A-geclassificeerd kanaal (M-as aanduiding op dubbele as modules). De toewijzing van het versterkerkanaal moet overeenkomen met het originele machineontwerp; gebruik geen versterkerkanaal met een lagere classificatie voor een 80A motor.

Connector afdichting: Het detail dat IP67 voorwaardelijk maakt

De technische documentatie van FANUC is specifiek op één punt: de IP67-classificatie van de pulsecoderconnector wordt bereikt alleen wanneer de feedbackkabelconnector volledig en correct is aangesloten. Een onvolledig aangesloten of beschadigde kabelconnector levert geen IP67-afdichting aan de connectorinterface — snijvloeistof kan het pulsecoderinterieur binnendringen vanaf de connectorverbinding, zelfs als de motorbehuizing zelf is afgedicht.

Dit is belangrijk voor onderhoud. Na elke reparatie of motorvervanging waarbij de pulsecoder feedbackkabel is losgekoppeld en opnieuw is aangesloten:

1. De connector moet volledig worden doorgeduwd totdat het vergrendelingsmechanisme klikt of de borgring volledig is ingeschakeld.
2. De montageprocedure van de connector moet de FANUC feedbackkabel aansluitprocedure volgen; een in het veld gemonteerde connector moet volgens specificatie worden gebouwd met behulp van de juiste gereedschappen en correcte waterdichte kabelcomponenten.
3. Voor de stroomconnector geldt hetzelfde: onvolledige aansluiting ondermijnt de afdichting.

Op machines waar de motor routinematig wordt blootgesteld aan hogedruk koelmiddel of reiniging, controleer de conditie van de connector bij elke preventieve onderhoudsinspectie. Koelmiddel dat een verslechterde connectorafdichting passeert, bereikt de pulsecoder voordat er externe tekenen van storing zichtbaar zijn.

Typische installatieomgevingen en machinetypes

Binnen de geïnstalleerde basis van FANUC Alpha serie CNC-machines worden de IP67 afgedichte types (zowel #0075 als #0076) het meest aangetroffen in:

• Horizontale bewerkingscentra (HMC's): Asmotoren op de kolom en zadel bevinden zich direct in het pad van spaanderhoudende koelmiddelafvoer; IP67 wordt vaak gespecificeerd door HMC-bouwers voor alle voedingsasmotoren.
• CNC-draaibanken met aangedreven gereedschap: Y-as en aangedreven gereedschapsasmotoren bevinden zich dicht bij de werkzone waar koelmiddel onder hoge druk wordt gericht.
• Transferlijnen en speciale machines: Waar reinigingscycli het werkgebied tussen onderdelen reinigen en waterophoping rond asmotoren wordt verwacht.
• Slijpmachines die wateroplosbare slijpvloeistof gebruiken: Hoog volume koelmiddelapplicatie bij vlak- en cilindrisch slijpen creëert aanhoudende nevel die zich op alle oppervlakken in de slijpzone afzet.

Niet-afgedichte motoren (IP65) worden nog steeds gebruikt in toepassingen waar de blootstelling aan koelmiddel bescheiden is en een telescopische afdekking of balg de motorbehuizing buiten de directe spatzone houdt. De keuze voor IP67 boven IP65 is altijd toepassingsspecifiek; het universeel specificeren van IP67 voegt onnodige kosten toe aan installaties waar IP65 naar behoren zou presteren gedurende de volledige levensduur van de machine.

A06B-0162-B575 Serie Type Samenvatting

Alle types: αM6/3000, 1,4 kW, 6 Nm, 3.000 omw/min, 144 V, 200 Hz, 6 A, αA64 absolute pulsecoder.

FAQ

V1: Wat is het verschil tussen A06B-0162-B575#0076 en A06B-0162-B575#0008, en wanneer moet elk worden gekozen?

Beide motoren zijn αM6/3000 eenheden met een rechte as met spiebaan, geen rem en een αA64 absolute pulsecoder — dus hun mechanische en elektrische specificaties zijn identiek. Het enige verschil is het afdichtingsniveau. De #0008 heeft de standaard Alpha serie bescherming van IP65, die stofindringing volledig weerstaat en waterstralen vanuit elke richting aankan. De #0076 upgrade dit naar IP67, wat bescherming toevoegt tegen tijdelijke onderdompeling en intensievere vloeistofblootstelling. Voor de meeste gesloten CNC-machine-installaties waar een machineafdekking, plaatmetalen kap of telescopische asbescherming de motorbehuizing weghoudt van directe koelmiddelsprays, is #0008 voldoende en is het de meest voorkomende variant. De #0076 wordt gespecificeerd waar de motor onvermijdelijk wordt blootgesteld aan stilstaand koelmiddel, spatten met hoog volume zonder adequate bescherming, of reinigingscycli — typisch horizontale bewerkingscentra, sommige CNC-draaibankconfiguraties en transferlijnmachines. Als het originele typeplaatje of de onderdelenlijst van de machine #0076 specificeert, vervang dan gelijkwaardig; substitueer #0008 niet in een toepassing die om IP67 vroeg.

V2: Kan de A06B-0162-B575#0076 worden gebruikt als directe vervanging voor een A06B-0162-B575#0075 die al in een machine is geïnstalleerd?

Ja, fysiek en elektrisch. De #0075 (rechte as, geen spiebaan, IP67) en #0076 (rechte as, met spiebaan, IP67) zijn in alle opzichten dezelfde motor, behalve de as spiebaan. Het vervangen van #0075 door #0076 in een machine waar de bestaande koppeling een gladde boring heeft, zal geen problemen veroorzaken — de spie groef op de as zal gewoon ongebruikt in de gladde boring koppeling zitten. Het vervangen van #0075 door #0076 in een machine waar de koppeling een spieboring heeft, vereist dat een parallelle spie tijdens de installatie in de spiebaan wordt gemonteerd. De belangrijkere vraag is het omgekeerde: vervang een #0076 niet door een #0075 in een machine waar de koppeling afhankelijk is van een spie om koppel over te brengen, aangezien de gladde as niet zal in elkaar grijpen met de spieboring van de koppeling.

V3: Na het vervangen van deze motor, moet de machine dan een volledige her-referentieprocedure doorlopen voordat deze productieonderdelen kan draaien?

Voor elke FANUC servomotorvervanging met absolute encoder is na installatie een referentie-terugloop op de betreffende as vereist. De reden is dat de αA64 pulsecoder in de vervangende motor geen opgeslagen machinepositie heeft; absolute positiegegevens behoren toe aan de encoder, die met de oude motor is verwijderd. Zelfs als de servoversterkerbatterij volledig is opgeladen, bevat deze positiegegevens die verwijzen naar de encoder van de vorige motor — deze gegevens zijn ongeldig voor de nieuwe motor. Na installatie en inschakeling zal de CNC doorgaans een verzoek tot terugkeer naar het referentiepunt op de betreffende as weergeven. Zodra het referentiepunt van de as is vastgesteld, slaat de versterker het nieuwe absolute positie offset op en is de machine klaar voor normale werking. Voor machines met meerdere assen hoeft alleen de as waarvan de motor is vervangen opnieuw te worden gerefereerd; andere assen worden niet beïnvloed.

V4: De machine gebruikt synthetische wateroplosbare snijvloeistof in plaats van minerale olie koelmiddel. Blijft de IP67 afdichting adequaat?

De documentatie van FANUC vermeldt dat de IP67-classificatie van toepassing is op water en waterige vloeistoffen onder de testomstandigheden van de IEC-norm. FANUC specificeert echter ook dat synthetische snijvloeistoffen — inclusief olievrije waterige synthetische stoffen — zich anders kunnen gedragen dan puur water, en dat geen enkele servomotor gegarandeerd ondoordringbaar is voor snijvloeistof die direct en continu wordt aangebracht. De aanbevolen aanpak voor machines die agressieve snijvloeistoffen gebruiken, is ervoor te zorgen dat de motorbehuizing wordt afgeschermd van directe koelmiddelapplicatie door een afdekking of beschermkap, en de integriteit van de connector vaker te inspecteren. IP67 afgedichte motoren bieden aanzienlijk betere weerstand dan IP65 in deze omgevingen, maar de bescherming is niet onvoorwaardelijk. Bovendien waarschuwt FANUC dat snijvloeistof met zeer actieve zwavelverbindingen bijzonder agressief kan zijn voor afdichtingsmaterialen; als de vloeistofspecificatie hoge druk zwaveladditieven bevat, raadpleeg dan de toepassings-engineering richtlijnen van FANUC voor het specifieke vloeistoftype.

V5: Is deze motor nog in productie, en wat is het dichtstbijzijnde functionele equivalent van een moderne FANUC motor?

De FANUC Alpha (α) serie, inclusief de A06B-0162-B575#0076, is door FANUC stopgezet als een huidig productieartikel. Het wordt niet meer nieuw gefabriceerd. Beschikbare opties zijn: new-old-stock (NOS) via geautoriseerde reserveonderdelenkanalen of industriële surplusdistributeurs; of volledig gereviseerde uitwisselingseenheden van specialisten in servomotorreparatie. Voor een equivalent met nieuwe technologie is de dichtstbijzijnde huidige FANUC motor in de αiF serie — met name de αiF 8/3000 of αiF 8/2000 reeks (A06B-0227-B*** serie), die het huidige αiA pulsecoder platform gebruikt en compatibel is met αi serie servoversterkers. Het vervangen door een αiF motor is echter geen directe vervanging: het vereist een αi serie versterker (indien nog niet geïnstalleerd), nieuwe motor kabels, en her-parameterisatie van de machinegegevens van de as in de CNC. Een gekwalificeerde FANUC servicemonteur of geautoriseerde integrator moet dit type cross-serie substitutie uitvoeren, aangezien onjuiste parameters na een motor modelwijziging kunnen leiden tot asinstabiliteit of aandrijf-alarmen.
