FANUC A06B-0151-B576 — AC Servo Motor α30/1200, Tapschoef, αA64 Encoder met Supercondensator

Wat deze motor is

De FANUC A06B-0151-B576 is een AC servomotor die behoort tot FANUC's Alpha (α) serie — de werkpaardgeneratie van FANUC servomotoren ontwikkeld voor grote CNC-werktuigmachines, horizontale bewerkingscentra, boormachines en zware roterende asaandrijvingen. De interne aanduiding binnen de serie is α30/1200: een motor met een nominaal koppel van 30 N·m en een maximale snelheid van 1.200 omw/min.

Waar de meeste servomotoren in kleinere CNC-machines op 3.000 omw/min of meer werken, is de α30/1200 ontworpen voor een fundamenteel andere taak — aanhoudend hoog koppel bij gematigde snelheid, direct gekoppeld aan veeleisende voedingsassen zonder tussenliggende tandwieloverbrenging. Die combinatie van 30 N·m aan stilstandkoppel en de fysieke schaal die de taak vereist, betekent dat dit een aanzienlijke motor is, met een gewicht van ongeveer 41 kg, en die een kraan of hefmiddelen vereist voor veilige hantering.

Drie onderscheidende kenmerken scheiden de B576 van andere varianten binnen de A06B-0151 familie: de tapschoef, de αA64 absolute pulsecoder en het S.C. (supercondensator) back-upsysteem. Elk hiervan wordt hieronder behandeld.

Geverifieerde specificaties

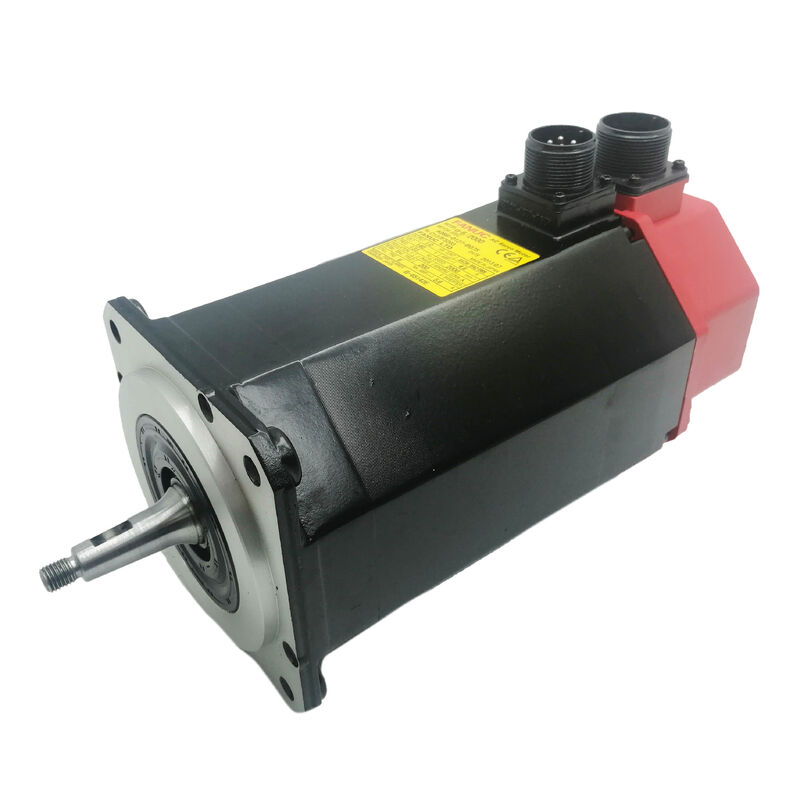

De Tapschoef: Waarom het belangrijk is op zware assen

De asconfiguratie is een van de meest praktisch belangrijke kenmerken van dit onderdeelnummer. Een tapschoef — in plaats van een rechte spie-as — biedt een mechanisch superieure koppelingsmethode bij het overbrengen van hoge koppelniveaus. De taps toelopende interface wordt aangetrokken door een trekbout, waardoor een geklemde metaal-op-metaal contact ontstaat over de volledige taps toelopende lengte. Dit verdeelt de klemkracht over een groot gebied, elimineert de microbeweging en wrijving die kan optreden bij spie-asverbindingen onder zware cyclische belasting, en creëert effectief een koppeling zonder speling en zonder slip.

In de context van de α30/1200, waar 30 N·m met precisie moet worden geleverd over duizenden CNC-positioneringscycli, is dit geen klein technisch detail. Machinebouwers die tapschoefmotoren specificeerden voor horizontale bewerkingscentra en draaitafels met groot formaat, kozen deze configuratie omdat deze de uitlijning veel betrouwbaarder houdt gedurende de lange operationele levensduur van de machine.

Bij het verwijderen of vervangen van deze motor moet de taps toelopende passing worden losgemaakt met een trekbouttrekker — nooit worden geslagen, gehamerd of gewrikt. Het geforceerd verwijderen van de as door mechanische schokken riskeert permanente schade aan zowel de motoras als de machine-interface.

αA64 Encoder en Supercondensator Back-up

De encoder op de A06B-0151-B576 is de αA64 absolute pulsecoder, die 64.000 pulsen per asomwenteling levert. Het is een absoluut apparaat: op elk moment kent het de exacte hoekpositie van de motoras zonder dat een referentie-terugkeersequentie nodig is.

De aanduiding "+S.C." is het onderscheidende kenmerk van de encoder. S.C. staat voor supercondensator — een ingebouwd energieopslagcomponent in de pulsecoderunit dat de absolute positiegegevens behoudt tijdens stroomonderbrekingen, in plaats van uitsluitend te vertrouwen op een aparte batterij. De supercondensator laadt op tijdens normale werking en levert voldoende opgeslagen energie om positiegegevens te behouden tijdens geplande uitschakelingen en korte stroomuitval.

Dit is direct relevant voor onderhoudspraktijken. Wanneer de encoder gedurende een langere periode van stroom wordt losgekoppeld — bijvoorbeeld tijdens een lange opslagperiode of een motorwissel — zal de supercondensator uiteindelijk ontladen. Als deze volledig ontlaadt voordat de motor weer in gebruik wordt genomen, gaat de absolute positie referentie verloren en is een enkele referentie-terugkeer (herstel van het nulpunt) vereist bij de CNC voordat de normale werking wordt hervat. Praktisch gezien moet een nieuw aangesloten A06B-0151-B576 die in opslag is geweest, via de versterker worden ingeschakeld en enige tijd in een inactieve, geënergeerde staat blijven om de supercondensator te laten opladen voordat de absolute positiegegevens als geldig worden beschouwd.

De batterijback-up voor absolute positiegegevens in het bredere FANUC Alpha-systeem wordt beheerd op het niveau van de servo-versterker, niet binnen de motor zelf. Dit betekent dat het verwijderen van de motor voor onderhoud — zonder de versterker of de batterij te verstoren — de opgeslagen machinecoördinaatgegevens bij de CNC niet vernietigt.

Compatibele versterkers en CNC-systemen

De α30/1200 motor serie (A06B-0151-B***) is gespecificeerd om te koppelen met de SVM2-40/80 dual-axis servo-versterkermodule. Twee generaties versterkers dekten deze motor:

De A06B-6096-H207 (αi Serie SVM) gebruikt FANUC's FSSB glasvezelinterface om te communiceren met de CNC. Deze interface — standaard op FANUC Series 16i, 18i, 21i en 0i besturingsplatforms — vervangt de oudere parallelle bedradingsarchitectuur door één snelle glasvezelkabel die van de CNC naar een keten van servo-versterkermodules loopt.

CNC-besturingen die compatibel zijn met het α30/1200 motorsysteem omvatten FANUC Series 0, 0C, 15A, 15B, 16A, 16B, 18A, 16i, 18i, 21i en 0i — een breed scala aan bewerkingscentra en draaibanken uit de productietijd die deze motor veelvuldig gebruikten.

Waar deze motor te vinden is

De α30/1200 werd door machinebouwers gespecificeerd voor de zwaarste voedingsassen in hun CNC-machinebereiken. Typische toepassingen omvatten:

Grote horizontale bewerkingscentra — B-as (roterende pallet), W-as (spilpen), of Z-as (kolomverplaatsing) op machines met tafels in het bereik van 500 mm × 500 mm en hoger, waar het gewicht van de bewegende kolom of kop aanhoudende koppelcapaciteit vereist in plaats van hoge snelheid.

Horizontale boormachines — radiale voedingsassen op boortafels, waar precisie positionering onder belasting bij lage snelheid de primaire vereiste is.

Tandwielsnij- en slijpmachines — roterende asaandrijvingen die soepele, hoogkoppel servo-besturing vereisen over een beperkt hoekbereik.

Zware CNC-draaibanken — spilpenaandrijvingen van de losse kop of gereedschapsassen op draaibanken met grote capaciteit.

De 1.200 omw/min limiet is geen beperking in deze toepassingen; het is een ontwerpkenmerk. De koppel-dichtheid van de motor — 30 N·m uit een eenheid van 41 kg — weerspiegelt FANUC's wikkel- en magnetisch ontwerp geoptimaliseerd voor aanhoudende laag-snelheid output in plaats van voor de piek-snelheid prestaties die vereist worden door hogesnelheidsbewerkingsassen.

Overzicht A06B-0151 Variant

Verschillende as- en encoderconfiguraties bestaan binnen de A06B-0151 serie. De B576 neemt de tapschoef, absolute encoder, geen rem positie in:

De B576 is de combinatie van keuze wanneer de machine vereist: een tapschoef koppeling voor maximale integriteit van de koppeloverdracht, een absolute encoder om referentie-terugkeer cycli bij het opstarten te vermijden, en geen elektromagnetische rem (verticale assen die een houdrem vereisen, zouden doorgaans de B177 of een equivalente remvariant kiezen).

Opmerkingen over hantering en installatie

Met ongeveer 41 kg mag deze motor nooit alleen met de hand worden opgetild of verplaatst. FANUC's eigen documentatie is hierover expliciet: gebruik een kraan, takel of geschikte hefmiddelen. De oogbout op het motorlichaam is alleen voor het optillen van één motor — deze mag niet worden gebruikt om de machine of een assemblage buiten de motor zelf te verplaatsen.

Voordat u met elektrische werkzaamheden begint, controleer of de servo-versterker en de bijbehorende voeding volledig zijn ontladen. De DC-buscondensatoren in FANUC Alpha versterkermodules kunnen gevaarlijke spanningen vasthouden gedurende enkele minuten nadat de netspanning is verwijderd; de laadlamp op de versterkermodule moet volledig gedoofd zijn voordat werkzaamheden aan de motorverbindingen worden voortgezet.

Voer geen megger (isolatieweerstand) test uit op deze motor met de encoderkabel aangesloten. De pulsecoder elektronica is niet geschikt voor de 500 VDC testspanning die wordt gebruikt bij standaard isolatieweerstandstesten. Koppel de encoder los voordat u dergelijke tests uitvoert op de motorwikkelingen.

Veelgestelde vragen

V1: Wat is het verschil tussen de A06B-0151-B576 (αA64+S.C.) en de B577 (αI64) variant — en kunnen ze worden uitgewisseld?

De B576 heeft een absolute pulsecoder (αA64) met supercondensator back-up. De B577 gebruikt een incrementele pulsecoder (αI64). Deze zijn niet uitwisselbaar zonder wijzigingen op CNC- en versterkerniveau. Een motor met absolute encoder maakt het mogelijk dat de machine de normale werking hervat na een stroomcyclus zonder een referentie-terugkeer uit te voeren om de aspositie te herstellen. Een motor met incrementele encoder vereist elke keer dat de machine wordt ingeschakeld een referentie-terugkeer, omdat de encoder alleen positieveranderingen bijhoudt vanaf het laatst bekende referentiepunt — niet de absolute aspositie. Als een machine is in bedrijf gesteld met een B576, zal het vervangen door een B577 de absolute feedbackfunctie uitschakelen en een referentie-terugkeer vereisen bij elke opstart. De vervanging moet niet alleen de mechanische configuratie, maar ook het encoder type matchen.

V2: De motor is al enkele maanden in opslag. Zal de absolute positiegegevens nog steeds geldig zijn wanneer deze is geïnstalleerd?

Niet noodzakelijk. De supercondensator in de αA64 pulsecoder behoudt absolute positiegegevens tijdens de operationele levensduur van de motor, maar na langdurige opslag zonder stroom, zal de supercondensator lading geleidelijk afnemen. Als de motor langer dan een paar weken zonder verbinding met zijn versterker is opgeslagen, beschouw de absolute positiegegevens dan als potentieel ongeldig. Na installatie en aansluiting op de servo-versterker, laat de motor ingeschakeld in een inactieve staat gedurende enige tijd om de supercondensator via de encodervoeding van de versterker te laten opladen. De CNC moet vervolgens een referentie-terugkeer ondergaan om het machinecoördinatensysteem te herstellen voordat de as weer in productie wordt genomen. Pogingen om de werking onmiddellijk te hervatten met verouderde positiegegevens riskeren een aspositioneringsfout.

V3: De tapschoef is moeilijk los te maken — kan deze worden geslagen of gewrikt?

Nee. FANUC's documentatie waarschuwt expliciet tegen het gebruik van hamers of wiggen op de tapschoef. De juiste verwijderingsmethode is een trekbouttrekker — een schroefdraadtrekker die de getapte opening aan het uiteinde van de as aangrijpt en gecontroleerde axiale kracht uitoefent om de taps toelopende verbinding te verbreken. Het slaan op de as brengt schokbelastingen rechtstreeks over op de encoderassemblage en motorlagers, die beide beschadigd kunnen raken door een impact die naar algemene mechanische normen mild lijkt. Als de tap erg strak zit, breng dan penetrerende vloeistof aan op het taps toelopende verbindingsvlak, laat het intrekken en gebruik vervolgens de trekbouttrekker met gestage, toenemende kracht. Gebruik geen hitte; de encoder is thermisch gevoelig.

V4: Welke servo-versterker is vereist, en kan de motor draaien op een nieuwere αi Serie SVM als de originele α Serie versterker wordt vervangen?

De α30/1200 is geschikt voor de SVM2-40/80 dual-axis module. De originele α Serie versie (A06B-6079-H207) gebruikt een standaard businterface, terwijl het αi Serie equivalent (A06B-6096-H207) FANUC's FSSB glasvezelinterface gebruikt. De A06B-0151-B576 motor is fysiek en elektrisch compatibel met beide generaties versterkers — de motorwikkelingen, het encoder type en de connector pinouts zijn ongewijzigd. De kritische factor is de CNC-besturing: de αi Serie SVM vereist een FSSB-compatibele CNC (Series 16i, 18i, 0i, etc.), terwijl de originele α Serie SVM wordt gebruikt met oudere Type-A of Type-B interface CNC's. Controleer de CNC-generatie voordat u de vervangende versterkermodule selecteert. Motor-naar-versterker parameterinstellingen (motortype nummer, stroomlimieten) moeten ook worden geverifieerd in de CNC servo parameter tabel tijdens ingebruikname.

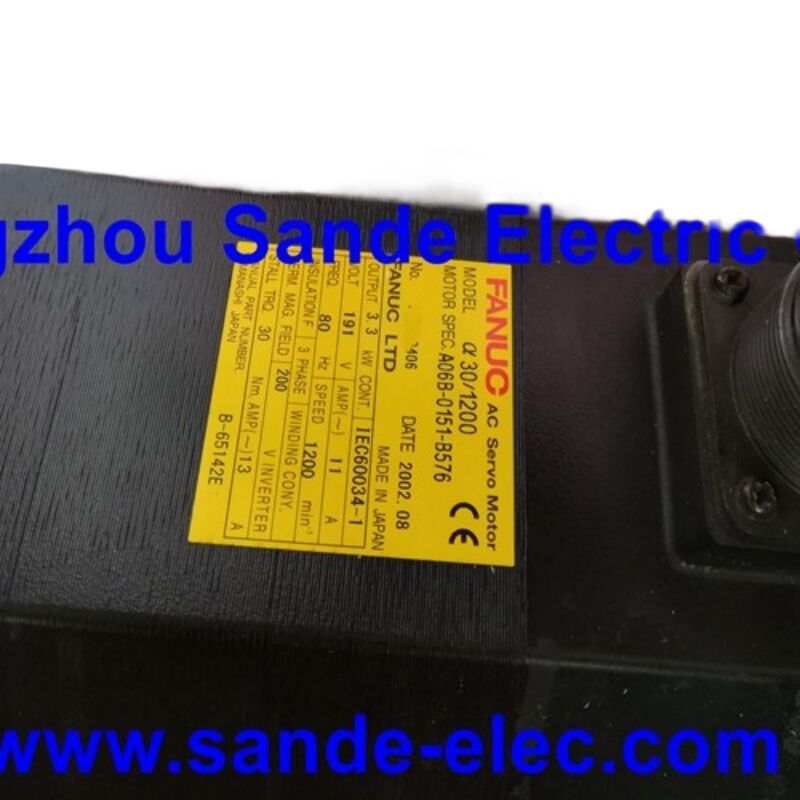

V5: Dit is een 3,3 kW motor — waarom toont de nominale spanning 191 V in plaats van de 200–240 V voedingsspanning van de machine?

De 191 V is de uitgangsspanning van de servo-versterker naar de motor, niet de inkomende netspanning naar de versterker. FANUC Alpha Series servo-versterkers accepteren een standaard 200–230 V AC driefasige netingang en zetten deze via de DC-bus en PWM-inverter trap om in een driefasige uitgang met variabele frequentie en variabele spanning naar de motor. De 191 V / 80 Hz rating op het motorplaatje vertegenwoordigt de versterkeruitgang onder nominale bedrijfsomstandigheden voor de α30/1200, niet de netspanning. Het rechtstreeks aansluiten van 200 V AC netspanning op de motoraansluitingen zou de wikkelingen vernietigen — de motor moet altijd worden aangedreven via een bijpassende FANUC servo-versterker. Dit is standaardpraktijk voor alle FANUC Alpha Series servomotoren zonder uitzondering.
