FANUC A06B-0078-B103 — AC Servomotor βiS 12/3000, Rechte spie-as, β128iA Encoder

Wat deze motor is

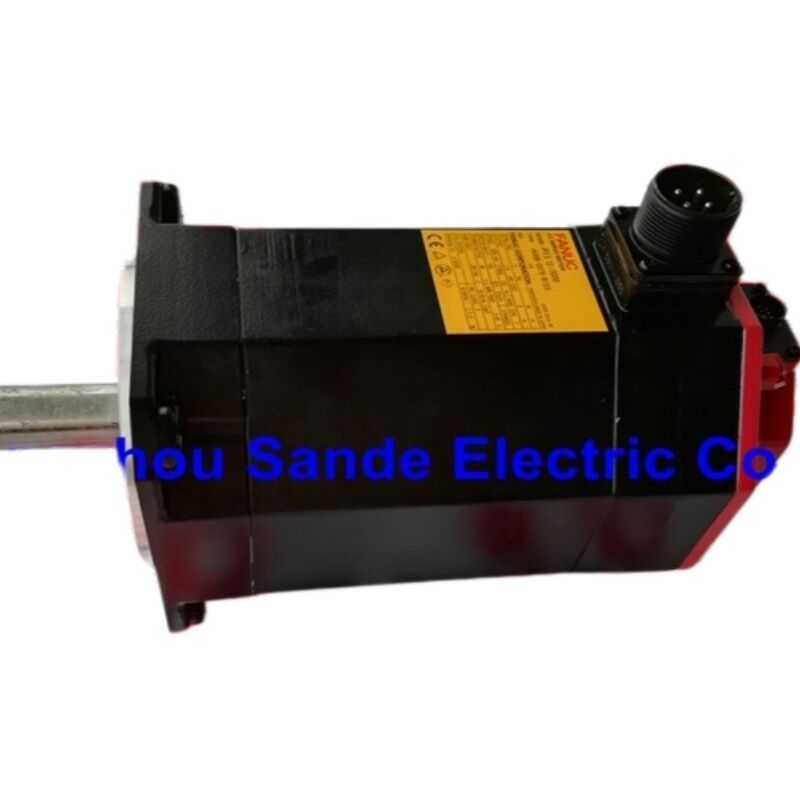

De A06B-0078-B103 is een FANUC Beta iS-serie (βiS) AC servomotor, modelaanduiding βiS 12/3000 — het 1,8 kW-lid van een reeks die wereldwijd de voedings- en hulpassen van door FANUC bestuurde CNC-werktuigmachines aandrijft. De aanduiding "βiS" identificeert het als onderdeel van FANUC's Beta intelligent Servo-lijn: een familie die speciaal is ontworpen voor economische CNC-systemen, waaronder FANUC Series 0i en 0i Mate-besturingen, waarbij de kosten en fysieke afmetingen van de motor compact moeten blijven zonder de gesloten-lusnauwkeurigheid op te offeren die aspositionering vereist.

Deze specifieke variant — de B103 — heeft een rechte as met spiebaan en is voorzien van de β128iA incrementele Pulsecoder (FANUC-onderdeel A860-2020-T301). Er is geen elektromagnetische rem gemonteerd. Deze combinatie maakt het de standaard werkpaardconfiguratie voor horizontale voedingsassen en andere toepassingen waarbij de belasting niet mechanisch in rust hoeft te worden gehouden wanneer de servo is gedeactiveerd.

Specificaties in één oogopslag

De βiS 12/3000 in context

FANUC structureert zijn Beta iS-serie over een continu koppel-snelheidsbereik — van de compacte βiS 2/4000 met 0,5 kW tot de βiS 22/2000 met 2,5 kW. De βiS 12/3000 neemt een zinvolle positie in binnen dat bereik: met 1,8 kW en 11 N·m stallingskoppel levert hij voldoende koppel voor veeleisend voedingsaswerk op middelgrote bewerkingscentra en draaibanken, terwijl hij binnen de vermogensklasse blijft die wordt bediend door de βiSV 40 en βiSVSP versterkers.

In de praktijk betekent de modelaanduiding "12/3000" dat de stallingskoppelklasse 12 N·m is en de maximale snelheid 3.000 omw/min. De koppel-snelheidscurve voor deze motor laat zien dat het nominale continue vermogen van 1,8 kW over het gehele werkgebied wordt gehandhaafd, met intermitterende overbelastingscapaciteit — aanzienlijk hoger koppel tijdens acceleratiepieken, in overeenstemming met FANUC's gepubliceerde overbelastingsprofielen die 110% tot 210% van het nominale koppel toestaan voor gedefinieerde kortdurende cycli. Dit reservekoppel maakt snelle asversnelling en -vertraging mogelijk bij cyclisch intensieve bewerkingsoperaties.

Encoder: De β128iA Pulsecoder

De β128iA Pulsecoder die op de A06B-0078-B103 is gemonteerd, is FANUC's incrementele positie-feedbackapparaat voor de βiS-serie. Hij produceert 128.000 pulsen per omwenteling — een resolutie die de FANUC CNC-servoloop verder onderverdeelt door middel van interne verwerking om de sub-micrometer positioneringsherhaalbaarheid te bereiken die van moderne CNC-assen wordt verwacht.

Omdat het een incrementele encoder is, behoudt de β128iA geen absolute positiegegevens over een stroomcyclus heen. Dit is een belangrijke operationele overweging: elke keer dat de stroom wordt verwijderd en hersteld, heeft de CNC een referentie-terugkeer (nul-terugkeer) operatie nodig voordat de as kan worden gebruikt voor nauwkeurige positionering. Voor de meeste bewerkingscentrum- en draaibanktoepassingen — waarbij een referentie-terugkeer bij het opstarten een standaardonderdeel is van de opstartprocedure van de machine — is dit volkomen normaal. Als de toepassing absolute positiebehoud over stroomcycli heen vereist (waardoor de thuis-terugkeer volledig wordt geëlimineerd), moet de motor worden vervangen door een absolute-encoder variant uit dezelfde serie, of moet de systeemarchitectuur opnieuw worden ontworpen om een absolute encoder op asniveau op te nemen.

Compatibele FANUC Versterkers en CNC Systemen

De A06B-0078-B103 is ontworpen om te werken met FANUC's βi-serie servo-versterkers, aangesloten op de CNC via de FSSB (FANUC Serial Servo Bus) optische interface. Bevestigde compatibele versterkertypes voor de βiS 12/3000 motor zijn onder andere:

Eénassige versterkers:

• βiSV 40 — de primaire éénassige digitale servo-versterker voor deze motor klasse

Gecombineerde servo/spil versterkers:

• βiSVSP 40/40-15 — gebruikt in economische draaibankconfiguraties die servo- en spilbesturing in één eenheid combineren
• βiSVSP 40/40-18 — hogere capaciteitsversie van de gecombineerde eenheid

CNC-systemen:

• FANUC Series 0i-MODEL D
• FANUC 0i Mate-MODEL D
• Bredere αi/βi-serie versterker compatibiliteit via FSSB-verbinding

Motortype parameter nummers voor de βiS 12/3000 onder HRV2-besturing met een 20A versterker zijn gedocumenteerd in FANUC handleiding B-65302EN — deze moeten correct worden ingesteld bij het inbedrijfstellen van een vervangende motor of wanneer de driveparameters opnieuw moeten worden ingesteld na vervanging van de versterker.

Fysieke Constructie en Omgevingsclassificaties

De motorbehuizing is geconstrueerd volgens de IP65-norm: volledig afgedicht tegen stof en beschermd tegen waterstralen vanuit elke richting, wanneer de stroom- en encoderconnectoren correct zijn gekoppeld aan hun kabelconnectoren. Wanneer connectoren niet zijn gekoppeld — bijvoorbeeld tijdens opslag of transport — moeten de connectoren aan de motorzijde worden afgedekt om de afdichting te behouden. FANUC specificeert dat voor de βiS-serie vanaf β4iS en hoger, de signaal- en stroomconnectoren druipwaterdicht zijn wanneer ze zijn aangesloten.

Opslagtemperatuurbereik volgens FANUC's βiS-serie specificaties is −20°C tot +60°C, waarbij de motor uit de buurt moet worden gehouden van condensatiegevoelige omgevingen, extreme temperatuurcycli en locaties met hoge trillingen of aanzienlijk stof. Dit is relevant bij het aanhouden van voorraad voor onderhoud — correcte droge opslag binnenshuis behoudt de encoderoptiek en het lagervet voor langere perioden.

De rechte spie-as (SLK-configuratie) op de B103 is ontworpen voor betrouwbare koppeloverdracht via een standaard spie-koppeling of poelie. FANUC's installatiehandleiding vereist dat de spie wordt gemonteerd wanneer de motor draait; het draaien van een spie-as zonder de spie kan leiden tot as-onbalans of het overdragen van koppel aan het verbindingspunt belemmeren.

A06B-0078 Serie — Variant Referentie

Alle varianten in de A06B-0078 familie delen de βiS 12/3000 motor kern — dezelfde stator, rotor en koppelkarakteristieken. Wat verschilt is het as type, de aanwezigheid van een rem, en (in sommige met suffix gecodeerde varianten) de specificatie van de oliekeerring:

Het selecteren van de verkeerde variant voor een vervanging — met name het verwarren van een remmotor met een niet-remmotor — creëert een veiligheidsrisico op verticale assen en een elektrische integratie-mismatch, aangezien de remspoel een aparte 24 VDC voeding vereist. Verifieer altijd het typeplaatje van de geïnstalleerde motor tegen de B-suffix code voordat u bestelt.

Veelgestelde vragen

V1: Wat is het verschil tussen de A06B-0078-B103 en de A06B-0078-B003?

Beide zijn βiS 12/3000 motoren met een nominaal vermogen van 1,8 kW, 11 N·m stallingskoppel, geen rem, en de β128iA incrementele encoder — elektrisch identiek. Het enige verschil is de as. De B003 heeft een conische as, wat standaard is op FANUC spil-gerelateerde of met vertragingskast gekoppelde toepassingen waarbij de conische passing een mechanisch robuuste, spelingvrije verbinding met een passende naaf biedt. De B103 heeft een rechte spie-as, de meer gebruikelijke configuratie voor voedingsassen met rechte boring koppelingen, tandriemschijven of tandwielkasten die standaard spiebaanverbindingen gebruiken. Verifieer de mechanische interface van de machine — conische boring versus rechte boring — voordat u een vervanging bestelt.

V2: Welke FANUC CNC-besturingen en servo-versterkers zijn compatibel met deze motor?

De A06B-0078-B103 wordt aangesloten op FANUC βi-serie servo-versterkers via de FSSB optische interface. De belangrijkste compatibele versterker is de βiSV 40 voor standalone éénassige installaties. In gecombineerde servo/spil configuraties die gebruikelijk zijn op instap- en middenklasse draaibanken, drijven de βiSVSP 40/40 serie versterkers (15 A en 18 A varianten) deze motor ook aan. Aan de CNC-zijde is de motor gekwalificeerd voor gebruik met FANUC Series 0i-MODEL D, 0i Mate-MODEL D, en gerelateerde 0i-familie besturingen. Voor eerdere Series 0i-C systemen moet de compatibiliteit worden geverifieerd aan de hand van de documentatie van de machinebouwer en de parameter tabellen voor motortypes van FANUC in handleiding B-65302EN.

V3: Waarom heeft de machine een referentie-terugkeer nodig na het inschakelen met deze motor?

De β128iA Pulsecoder op de A06B-0078-B103 is een incrementele encoder. Hij genereert alleen positietellingen tijdens het draaien — hij heeft geen geheugen van de aspositie tussen stroomcycli door. Wanneer de CNC wordt uitgeschakeld, gaat de positie-informatie verloren. Bij de volgende opstart heeft de CNC geen kennis van de fysieke positie van de as totdat hij een referentie-terugkeer (soms G28 of nul-terugkeer genoemd) uitvoert, die de as naar zijn thuispositie-schakelaar drijft en het bekende coördinatenreferentie herstelt. Dit is een normale operationele procedure voor machines die incrementele feedback gebruiken. Als uw toepassing geen thuis-terugkeer sequentie bij elke opstart kan tolereren — bijvoorbeeld op een palletwisselcel waar opnieuw thuisgaan de productie onderbreekt — dan zou een absolute-encoder motor variant de juiste oplossing zijn.

V4: Kan deze motor worden gebruikt als een directe vervanging voor een αiS-serie motor op dezelfde machine?

Over het algemeen niet — niet zonder zorgvuldige beoordeling op systeemniveau. De βiS en αiS series zijn beide FANUC servomotoren families, maar ze verschillen in encoder interface, versterker familie en CNC parameter sets. De βiS serie is ontworpen voor de βi versterker familie en goedkopere CNC-systemen (0i), terwijl de αiS serie is afgestemd op de αi versterker familie en hogere prestatie besturingen. Het mengen ervan vereist verificatie dat de versterker in de machine compatibel is met het encoderprotocol van de vervangende motor, dat de fysieke afmetingen en asconfiguratie overeenkomen, en dat de parameter voor het motortype in de CNC correct is bijgewerkt. Het vervangen van een defecte βiS motor door een andere βiS motor van hetzelfde model is altijd de veiligste en snelste weg om de machinefunctie te herstellen.

V5: Wat zijn de meest voorkomende faalmodi voor de A06B-0078-B103, en wat moet worden geïnspecteerd vóór installatie?

De drie faalpunten die de meeste servicegevallen op FANUC βiS serie motoren veroorzaken, zijn de encoder (Pulsecoder), lagers, en keerringen. Encoderfouten manifesteren zich doorgaans als CNC-alarmcodes met betrekking tot pulsentellingsfouten of verlies van feedbacksignaal — de β128iA is gevoelig voor schokken, vervuiling van het optische sensorglas en onregelmatigheden in de voedingsspanning op de 6V encoder voedingslijn. Lagerfouten zijn meestal detecteerbaar door abnormaal geluid tijdens rotatie of trillingsfeedback in de servo-diagnostische gegevens van de CNC voordat volledig falen optreedt. Degradatie van keerringen — met name rond de asdoorvoer — kan ertoe leiden dat koelmiddel of snijvloeistof na verloop van tijd in de wikkeling en het encodergebied migreert.

Inspecteer vóór installatie van een vervangende A06B-0078-B103 de encoderconnector en stroomconnector aan de motorzijde op corrosie of mechanische schade, controleer of de spiebaan van de as onbeschadigd is en de spie aanwezig is, en controleer of de bijpassende connectoren aan de kabelzijde schoon en volledig zijn aangesloten voordat de stroom wordt ingeschakeld. Voer geen isolatieweerstandstesten (megger-testen) uit op de motor met de encoder aangesloten — de Pulsecoder-elektronica zal worden beschadigd door de testspanning.
